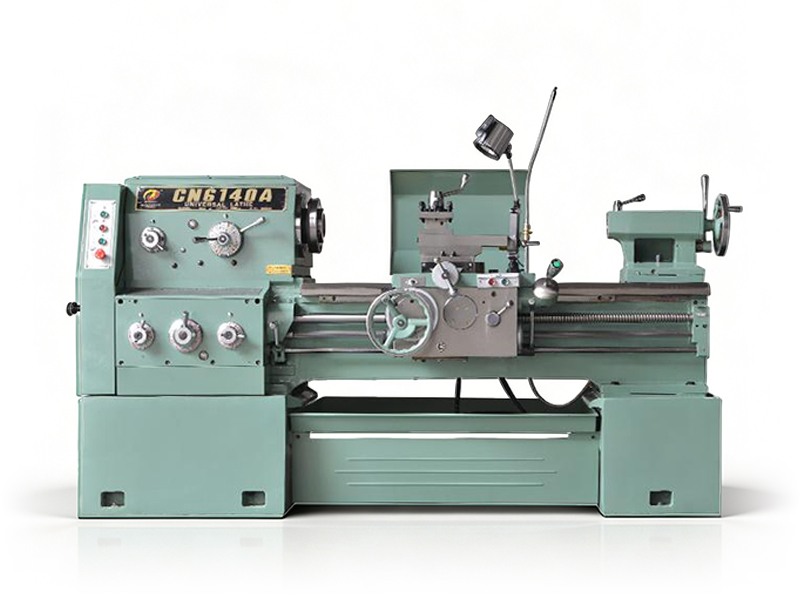

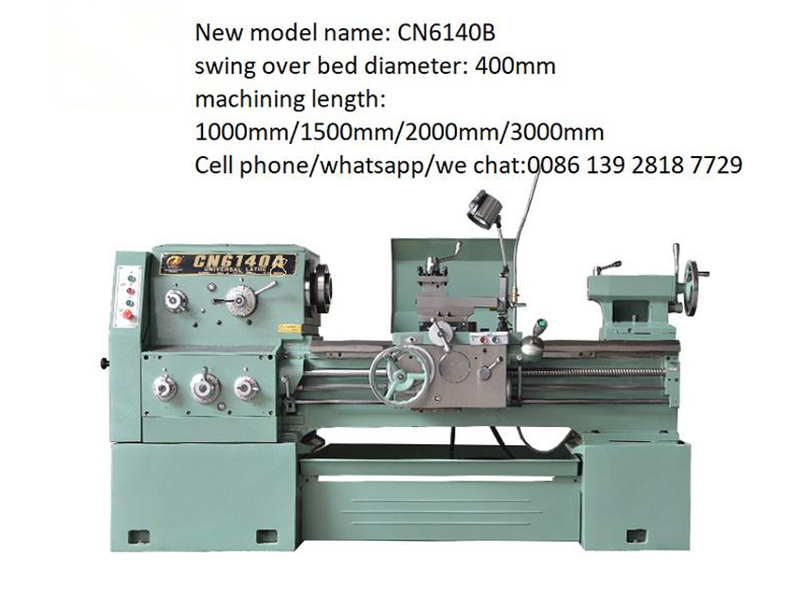

CN6140B, CN 6240B, CN6150B, CN6250B

• Balanço sobre a cama: 420 mm, 500 mm
• Altura do centro do eixo: 210 mm
• Comprimento máximo da peça a ser usinada: 1000 mm, 1500 mm, 2000 mm, 3000 mm
• Largura da cobertura da guia na cama (entre os centros das guias): 390 mm
• O guia de corte na base para arnês com dureza superior a 52 HRC é usinado com precisão em retificadora CNC, assim como a base e a mesa da máquina.
• A carcaça do fuso, a base da máquina e outros componentes são usinados em um centro de usinagem CNC espanhol, garantindo alta precisão.
• A engrenagem da correia é usinada em uma retificadora de engrenagens CNC e testada quanto ao ruído. Baixo ruído e alta precisão para a engrenagem.

investigação

Escreva uma crítica

Parâmetros do produto

Especificação do modelo		CN6140B	CN6240B	CN6150B	CN6250B
Balanço sobre a cama		420 mm		500 mm
Altura do centro do eixo		210 mm
Comprimento máximo da peça usinada		1000 mm, 1500 mm, 2000 mm, 3000 mm
Largura da cobertura da guia na cama (entre o centro da guia)		390 mm
Diâmetro máximo de usinagem no porta-ferramentas		220 mm		300 mm
Diâmetro máximo de oscilação no suporte (6140 e 6150 sem este item)		630 mm		710 mm
Comprimento máximo de usinagem com placa de transição		240 mm
diâmetro do fuso		ф82mm
Conicidade do furo do fuso		Ф90/1:2
Faixa de velocidade do fuso		9-1600 rpm, grau 24 para ambas as rotações.
Deslocamento máximo do eixo x do suporte da ferramenta		320 mm		360 mm
Suporte para deslocamento máximo de pequenas ferramentas		145 mm
Altura centralizada para o lado do torcedor		Aproximadamente 28 mm
Dimensão da ferramenta		25 mm x 25 mm
Taxa de avanço para o eixo Z		0,028-6,43 mm/r 93 modelos
Taxa de avanço para o eixo X		0,028-6,43 mm/r 93 modelos
Afunilamento da manga do cabeçote móvel		MT5
Curso máximo da bucha do cabeçote móvel		150 mm
Curso máximo do cabeçote móvel no eixo X		±15mm
Passos métricos de rosca		0,5-224, 48 modelos
Passos de rosca em polegadas		72-1/8t/pol, 48 modelos
Roscas módulo passos		0,5-112, 42 modelos
Roscas com passo diametral		56-1/4 DP, modelos 45
Potência do motor principal		7,5 kW 1500 rpm
Modelo e especificações da correia de transmissão principal		B-2260mm
Dimensões gerais (C x L x A) (Altura central)	Modelo de 1000 mm	2625 mm x 1043 mm x 1275 mm		2625 mm x 1077 mm x 1315 mm
	Modelo de 1500 mm	3125 mm x 1043 mm x 1275 mm		3125 mm x 1077 mm x 1315 mm
	Modelo de 2000 mm	3625 mm x 1043 mm x 1275 mm		3625 mm x 1077 mm x 1315 mm
	3000 mm	4800 mm x 1043 mm x 1275 mm		4800 mm x 1077 mm x 1315 mm
	3500 mm
Peso líquido
