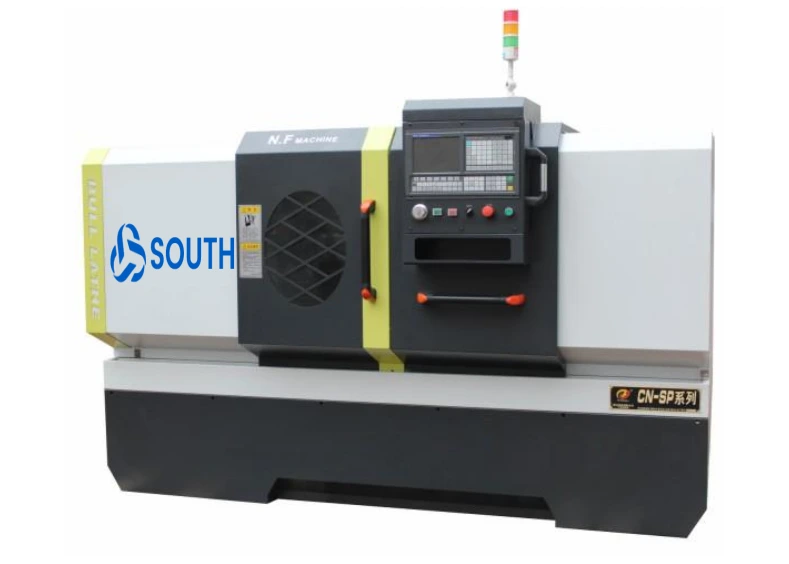

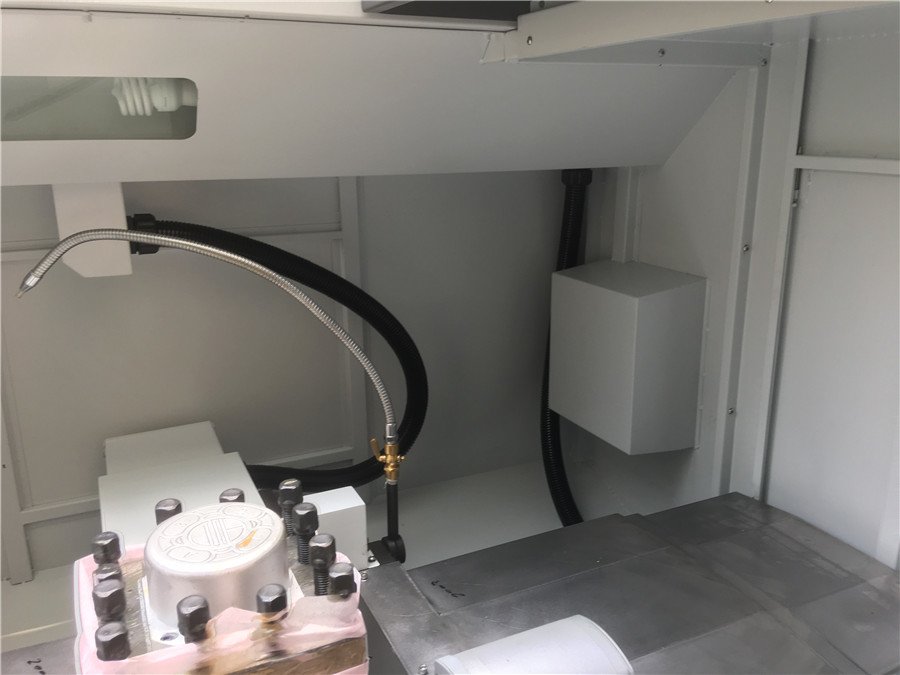

Серия тяжелых режущих дисковых деталей Токарный станок с ЧПУ CN-SP70D,CN-SP70Z
Основная производительность
1.Макс.диаметр поворота. Заготовка 730мм
2.Макс.длина заготовки: 460 мм или 800 мм.
3. Диаметр шпинделя 105 мм.
Введение
1 Серия тяжелых режущих дисков (без заднего седла)
2 Ось Z станка имеет расширенную двойную треугольную направляющую, ширину направляющей 550, шариковый винт оси Z посередине, опоры токарного станка представляют собой цельные опоры, что обеспечивает достаточную жесткость и стабильность точности станка.
3 Передняя коробка имеет независимую конструкцию шпинделя, выберите сервопривод, низкий уровень шума, большую мощность резания. В шпиндельной коробке имеется опция с автоматическим переключением передач, эффективная для большого крутящего момента резания.
4.Направляющие Z,X проходят закалку, машина использует автоматическую централизованную смазку, направляющая использует полностью закрытую конструкцию, что значительно увеличивает срок службы станка.
5 Этот сверхмощный токарный станок особенно подходит для обработки пластин и комплектов деталей. Точность обработки на токарном станке с ЧПУ выше, чем у традиционного станка с плоской направляющей, а также высокая точность и хорошая стабильная точность обработки.
Основные характеристики
| Модель | CN-SP70D | CN-SP70Z | |
| Основная спецификация | Макс. Диаметр поворота заготовки | 730Мм | |
| Пролет направляющей | 550Мм | ||
| Емкость | Максимальный диаметр обработки на станине | 700Мм | |
| Максимальный диаметр обработки на ползуне | 630Мм | ||
| Максимальный диаметр стержня может проходить через отверстие шпинделя | 102Мм | ||
| Максимальная длина заготовки | 460 мм/опция 800 мм | ||
| Шпиндель | Диаметр отверстия шпинделя | 105Мм | |
| Головка шпинделя собирает конус | 1:20 ø115Мм | ||
| Подключение шпинделя | 11 | ||
| Диапазон скорости шпинделя | Плавное регулирование скорости 100-1000 об/мин. | Автомат трехступенчатый 21,5-1000об/мин В: 240-1000об/мин М:60-300р/мин Л: 21,5-108 об/мин | |
| Турель | Макс. перемещение револьверной головки по оси Z | 480 мм/опция 820 мм | |
| Макс. поперечный ход башни | 450Мм | ||
| Быстрая скорость перемещения по оси Z | 8000 мм/мин | ||
| Быстрая скорость перемещения по оси X | 6000 мм/мин | ||
| Позиции турелей | 4 стоячие станции | ||
| Размер башни | 32×32Мм | ||
| Расстояние между центром шпинделя и опорной поверхностью | 32Мм | ||
| Монтажные отверстия сверления, растачивания | МТ4 (опция) | ||
| Револьверная головка с ЧПУ | LD4B-CK6163 | ||
| Мотор | Мощность главного двигателя | Серводвигатель 11 кВт | |
| Крутящий момент двигателя оси Z | 15 Нм | ||
| Крутящий момент двигателя оси X | 6 Нм | ||
| Габаритные размеры | 460Мм | 3055,5 мм х 1812,5 мм х 1729,5 мм | |
| 800Мм | 3055,5 мм х 1812,5 мм х 1729,5 мм | ||
| Вес нетто | 460Мм | 3000 Кг | 3200Кг |
| 800Мм | 3300Кг | 3500Кг | |
Точность проверки машины
| Объект проверки | Китай Стандартный | Заводской стандарт |
| Точность обработки | IT7 | IT7 |
| Обработка округлости заготовки | 0,005 мм/φ50Мм | 0,004 мм/φ50Мм |
| Цилиндричность обрабатываемой детали | 0,03 мм/300 мм | 0,02 мм/200 мм |
| Обработка плоскостности заготовки | 0,025 мм/φ300Мм | 0,015 мм/φ200Мм |
| Обработка поверхности заготовки | Ра2.5μМ | Ра2.0μМ |
| Точность положения | Ось X 0,03 мм | Ось X 0,024 мм |
| Ось Z 0,04 мм | Ось Z 0,032 мм | |
| Перепозиционировать | Ось X 0,012 мм | Ось X 0,01 мм |
| Ось Z 0,016 мм | Ось Z 0,012 мм |
Конфигурация машины
| Название аксессуаров | Технические характеристики Модель | Производитель | Замечание |
| CNC | GSK980 | GSK | |
| Главный двигатель | Серводвигатель шпинделя мощностью 5,5 кВт | Китай Пекин CBT | |
| Двигатель оси X | 10 Нм | GSK | |
| Двигатель оси Z | 6 Нм | GSK | |
| Подшипник шпинделя | P4 | Знаменитый китайский подшипник оси Ha | |
| P4 | |||
| Шпиндель | 52Мм | Южная машина | |
| Турель | Вертикальная 4-позиционная турельная автоматическая LD81 | HTC | |
| ШВП по оси X | C3 | Бот / Хан Ривер | |
| ШВП оси Z | C3 | Бот / Хан Ривер | |
| Винтовые подшипники для ШВП оси X | P4 | Исследование оси Харбин/Ло | |
| Винтовые подшипники для ШВП оси Z | P4 | Исследование оси Харбин/Ло | |
| Трехцветный свет | Три цвета мигают | ONN | |
| Ключевые электрические компоненты | Реле/контактор | Япония’с Идзуми/Швейцария ABB/Schneider |
Стандартные аксессуары для станков:
| Нет. | название аксессуара | Технические характеристики модели | Количество | Замечание |
| 1 | Отрегулируйте звуковой сигнал и болты | CN-SP70D | 1 | Южный бренд |
| 2 | Инструменты панорамирования | Китайский бренд | 1 | Три чайки |
| 3 | Винтовые инструменты | Китайский бренд | 1 | Китайский бренд |
| 4 | Чак | Диаметр ручного кулачкового патрона φ200 | 1 | Китайский бренд |
Технические данные:
| Нет. | Технические данные Название | Копии | Замечание |
| 1 | Ручной станок (станок)—механик и электрик | 1 | |
| 2 | Сертификат | 1 | |
| 3 | Прецизионный контроль | 1 | |
| 4 | Товарная накладная | 1 | |
| 5 | Ручное пользовательское управление контроллером | 1 | |
| 6 | Руководство по эксплуатации системы контроллера | 1 | |
| 7 | Электрическая схема | 1 |
SOUTH lathe является профессиональным производителем станков с ЧПУ, токарно-фрезерных комбинированных станков для сверления, нарезания резьбы и резьбы.
