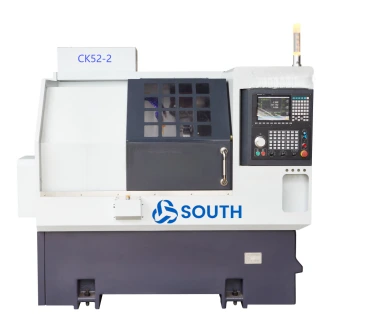

Centro de usinagem CNC composto para torneamento e fresamento CK52-2
1 Balançar sobre o diâmetro do torno 5 0 0milímetros
2 máx. girando comprimento 25 0milímetros
3 Diâmetro máximo de rotação da mesa de ferramentas ø 160
4 Diâmetro máximo do material da barra 50milímetros
5 Modelo de fuso A2- 6
6 máx. Velocidade do fuso : máx. 40 00 rpm
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Por favor, preencha o formulário abaixo para solicitar uma cotação ou solicitar mais informações sobre nós. Por favor, seja o mais detalhado possível em sua mensagem, e entraremos em contato o mais breve possível com uma resposta. Estamos prontos para começar a trabalhar em seu novo projeto, entre em contato agora para começar.
Introdução
● Balançar sobre o diâmetro do torno 5 0 0milímetros
● máx. girando comprimento 25 0milímetros
● Diâmetro máximo de rotação da mesa de ferramentas ø 160
● Diâmetro máximo do material da barra 50milímetros
● Modelo de fuso A2- 6
● máx. Velocidade do fuso : máx. 40 00 rpm
característica
01
Alimentador totalmente automático (alimentação servo)
02
Mão automática de recebimento de material + correia transportadora
Transportador de cavacos de placa de corrente.
Especificação principal
| Modelo de torno | CK52-2 | |
| Capacidade de usinagem | máx. diâmetro de balanço. sobre torno | ø500milímetros |
| máx. comprimento de giro | 250milímetros | |
| Diâmetro máximo de rotação da mesa de ferramentas | ø160milímetros | |
| Diâmetro máximo do material da barra | ø50 | |
| Fuso | Modelo de fuso | A2-6 |
| máx. Velocidade do fuso | máx.4000 r/min | |
| Configurando a velocidade do fuso | 1-3500rpm | |
| Alimentação do eixo X/Z | Curso máximo do eixo X | 1000 milímetros |
| Curso máximo do eixo Z | 400milímetros | |
| Eixo X/Z máx. velocidade de viagem rápida | 24m/min | |
| Ferramentas de torre | Número de ferramentas | 8 |
| Dimensão de ferramentas estáticas | 20x20 milímetros | |
| Ferramentas chatas | ø20 | |
| Motor | Potência do motor principal | SYNTEC 11kw |
| Torque do motor do fuso | Avaliado em 72 N.M | |
| Outros itens | Grau de inclinação da cama | 35 Graus |
| Máquina C x L x A | 1900 x1580 x 1700 milímetros | |
| Peso líquido da máquina | 2600 kg | |
| Cavalo total | 13 KW | |
| consumo médio de energia | 2kw/h | |
Especificação de precisão da máquina
| Principais itens de inspeção | Método de detecção | padrão de fábrica |
| Excentricidade radial do fuso | Detectar excentricidade do cone externo | 0.0025 |
| Posição de repetição do eixo X | Detecte o posicionamento repetido do eixo X. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido. | 0.0025 |
| Posição de repetição do eixo Z | Detecte posicionamento repetido no eixo Z. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido. | 0.0025 |
| Caso o cliente queira testar a precisão ISO ou VD1 do eixo X/Z/Y, isso deverá ser determinado no momento da redação do contrato. O cliente deverá testar este item no mesmo momento da aceitação inicial da South Factory. | ||
Acessórios padrão de configuração
| Nome | Especificação | Marca |
| Controlador NC | SYNTEC 22TA, painel de cristal10,4 polegadas | Taiwan SYNTEC |
| Servo driver do eixo X/Z | Configuração padrão SYNTEC2.4KW (opcional: YASKAWAI 1.3kw), motor do eixo X com freio | China |
| Fuso | Padrão, Taiwan POSA | POSA de Taiwan |
| Freio do eixo | Padrão, Taiwan POSA | POSA de Taiwan |
| Indexação de loop fechado | O fuso está equipado com o codificador de anel magnético original de nova geração de Taiwan | Taiwan |
| Motor de fuso | Padrão, Pequim CBT | TCC de Pequim |
| Cilindro rotativo | Cilindro rotativo de alta velocidade | Feito na China |
| Parafuso do eixo X/Z | C3 parafuso de retificação de futuros de grau com porca dupla. uma extremidade é roscada | PMI de Taiwan ou Hiwin |
| Modo de guilda linear no eixo X/Z | Trilho linear de rolo de nível P | SYNTEC Taiwan |
| Base de fundição de uma peça | A cama e a base são todas feitas de areia resinosa e fundidas numa só peça, sem adição de cimento. O método de remoção de tensão interna do ferro fundido é completamente vibrado/totalmente recozido/isolado/envelhecido e, em seguida, colocado por um período de tempo após o acabamento e então testado para passar no teste. | Feito na china |
| Lubrificação | Bomba de óleo lubrificante da marca Japan Valley (joint venture) | Fabricado na China Foshan |
| Unidade hidráulica | Estação hidráulica Guangzhou ZhanPing | Feito na China |
| Bomba de resfriamento | Volume: 1000x540x100, potência da bomba de água 250w | Feito na China |
| Tampa metálica da máquina | A tampa externa é feita de placa fria de 2,0-0,03 mm de espessura padrão nacional | Feito na China |
| Válvula de sopro de processamento | Instale 2 válvulas solenóides Air TAC para preparar o sopro de ar. O sistema controla o sopro de ar para realizar a função de sopro de ar de processamento. | Taiwan |
| Resfriamento da caixa de distribuição elétrica | Use tubos de cobre (duráveis) para instalar trocas de calor de meios de transferência de calor ecologicamente corretos para resfriar a circulação na caixa elétrica e mantê-la limpa. | Feito na China |
| Componentes elétricos | Componentes elétricos Schneider | Feito na China |
| Separador de névoa de óleo | Separe parte do gás e do líquido (ou óleo) na névoa | JFS |
| cabo de energia | Cabo de 5 metros, resistência a altas temperaturas, resistência ao desgaste e resistência à corrosão | Feito na China |
Acessórios padrão com máquina
| Item | Nome | Especificação | Quantidade | Observação |
| 1 | Pinça flexível | 1 peças | ||
| 2 | Haste de tração flexível do mandril | 1PCS | ||
| 3 | Interruptor de pé | 1PCS | ||
| 4 | chave Allen | 1 definir |
Dados técnicos com a máquina
| item | Nome | Especificação | quantidade | observação |
| 1 | Lista de embalagem | 1definir | na caixa de acessórios | |
| 2 | Manual de controle e programa de disco USB do torno | 1 peças | na caixa de acessórios | |
| 3 | Diagrama de circuito | 1definir | na caixa de acessórios | |
| 4 | Manual do usuário do driver servo | 1definir | na caixa de acessórios |
