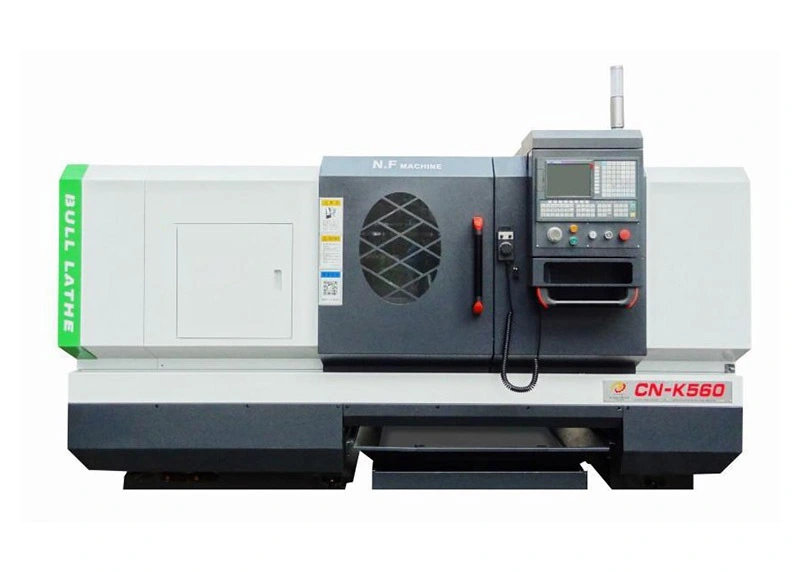

Trilho de guia retangular para máquina de torno resistente de sela CN-K560

A sela adota uma estrutura de trilho-guia retangular com alta rigidez, alta resistência e alta resistência à abrasão, o que atende perfeitamente aos requisitos de corte pesado, grão estável e longa vida útil. A trilha difícil pode realizar a transformação tridimensional do processamento e pode alcançar um processamento de componentes mais complexo e diversificado.

máx. Diam.processamento sobre o torno:

300milímetros

Comprimento máximo da peça de trabalho:

2000milímetros

Altura do centro:

11000milímetros

Velocidade do fuso:

Caixa de câmbio automática de três marchas 34-2000r/min

Max.swing diam.over torno:

630milímetros

investigação

Escreva uma crítica

Introdução

● A caixa de engrenagens e o fuso são separados para separar a vibração e o aumento de temperatura, melhorando assim a precisão da usinagem.

● A cama do torno adota a tecnologia de fundição integrada de alta resistência, alta rigidez, garantia a estabilidade do processamento.

máquina de torno cnc resistente CN-K560-4

heavy duty cnc lathe machine CN-K560-7~1

máquina de torno cnc resistente CN-K560-7 ~1

heavy duty cnc lathe machine CN-K560-8~1

máquina de torno cnc resistente CN-K560-8 ~1

heavy duty cnc lathe machine CN-K560-5~1

máquina de torno cnc resistente CN-K560-5 ~1

característica

Trilho de guia retangular para máquina de torno resistente de sela CN-K560 12

O disco coletor de cavacos adota uma estrutura móvel separada para frente e para trás e a operação é agradável e eficiente.

Trilho de guia retangular para máquina de torno resistente de sela CN-K560 13

A máquina é adequada para torneamento de eixo longo, disco de grande diâmetro e peças de alta dureza, com excelente capacidade de corte pesado.

Especificação principal

Modelo de torno		CN-K560		CN-K560B
	Max.swing diam.over torno	630milímetros
	Extensão guia	420milímetros
Especificações principais	máx. Comprimento da peça de trabalho	1000milímetros	1500milímetros		2000milímetros
Faixa de processamento	Diâmetro máximo usinado no corpo da cama	560milímetros
	Max.diam.processamento na placa deslizante	300milímetros
	Processamento de comprimento máximo (do contraponto à mandíbula do mandril)	930milímetros	1430milímetros		1930milímetros
	Max.diam.da barra pode através do furo do fuso	80 mm (opção 120 mm)
Distância de entrega homem-máquina	Altura central (centro do fuso a partir da parte inferior da cama)	1100milímetros
Fuso	Furo do fuso	82milímetros
	Cabeça do fuso coleta cone	1:20 Ø90mm
	Velocidade do fuso	Caixa de câmbio automática de três marchas 34-2000r/min H:215-2000 r/min M:76-700 r/min L:34-320 r/min		30-2400 Regulação de velocidade servo contínua
Desempenho motor	Potência do motor principal	7.5/11kw		11/15kw
	O servo motor longitudinal (direção X) torque do motor	6N.m
	A potência do servo motor transversal (direção Z)	10N.m		15N.m
	Modelo de bomba de resfriamento	AYB-20 0.125KW
Desempenho do eixo de alimentação	Velocidade de movimento rápido do eixo X	4m/min
	Velocidade de movimento rápido do eixo Z	8m/min
	Curso do eixo X	310milímetros
	Curso do eixo Z	2020milímetros
Desempenho do contraponto	Cone da pena do contraponto	MT5
	Curso máximo da pena do contraponto	150milímetros
	Movimento transversal máximo	±15 mm
Torre	Curso máximo longitudinal da torre	1020milímetros	1520milímetros		2020milímetros
	Curso máximo transversal da torre	310milímetros
	Velocidade de movimento rápido longitudinal	8.000 mm/min		6000 mm/min
	Velocidade de movimento rápido transversal	4000 mm/min
	Número da estação da torre	estação permanente
	Tamanho da seção da torre	25x25m㎡
Dimensão da máquina (L x L x A)		3.082 mm x 1.558 mm x 1.680 mm	3582 mm x 1558 mm x 1680 mm		4.082 mm x 1.558 mm x 1.680 mm
Peso		2500kg	3000kg		3500kg
