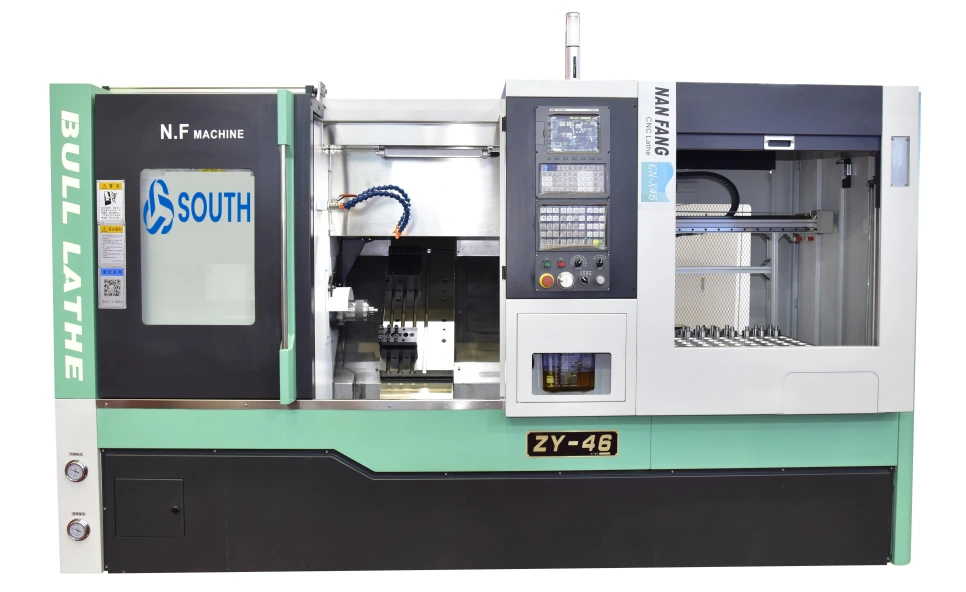

Cama inclinada 45 graus ZY-46

Desempenho principal (ZY-46)
1. Balanço sobre torno com diâmetro de 500 mm
2. A cama inclinada é de 45 graus
3. Base de fundição de peça única e cama inclinada
4. Alimentador automático de barras para peças e transportadores de peças.
5. A redondeza não excede 0,003 mm,
6. A precisão de reposicionamento do eixo x é ±025milímetros
7. A precisão de reposicionamento do eixo z é ±005milímetros
8. velocidade do fuso 6000r/min
9. A máquina adota a estrutura integral do corpo
10. A máquina tem bom desempenho, alta precisão, baixo ruído, novo estilo, etc.

    Opa ...!

    Nenhum dado de produto.

    vá para a página inicial

    500mm balanço sobre a cama torno cnc usinagem center-350mm comprimento de usinagem

    Desempenho principal(ZY-46)
    1. Balanço sobre torno com diâmetro de 500 mm
    2. A cama inclinada é de 45 graus
    3. Base de fundição de peça única e cama inclinada
    4. Alimentador automático de barras para peças e transportadores de peças.
    5. A redondeza não excede 0,003 mm,
    6. A precisão de reposicionamento do eixo x é ±025milímetros
    7. A precisão de reposicionamento do eixo z é ±005milímetros
    8. velocidade do fuso 6000r/min
    9. A máquina adota a estrutura integral do corpo
    10. A máquina tem bom desempenho, alta precisão, baixo ruído, novo estilo, etc.

    500mm swing over bed cnc lathe machining center-350mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Especificação principal

    Modelo de torno ZY-46
    Especificações principais máx. diâmetro de balanço. sobre torno 500milímetros
    Inclinação da cama do torno 45 Grau
    Faixa de processamento máx. diâmetro de perfuração (eixo e luva) 158milímetros
    máx. comprimento de processamento (mandril de autoprodução) 350milímetros
    máx. comprimento de processamento (mandril hidráulico) 300milímetros
    máx. diâmetro da barra diâmetro 45mm
    Precisão de processamento Arredondamento ≦0.003
    Cônico ≦0.005/100
    Coaxialidade ≦0.004/100
    Precisão da posição do eixo X ±0.005milímetros
    Precisão da posição do eixo Z ±0.01milímetros
    Precisão da posição de repetição do eixo X ±0.025milímetros
    Precisão da posição de repetição do eixo Z ±0.005milímetros
    O desempenho do fuso Furo do fuso Diâmetro 56mm
    Tipo de cabeça do fuso A2-5
    máx. velocidade do fuso 6000 r/mm
    O desempenho motor Potência do motor principal (configuração padrão) 5.5kw
    O torque do servo motor longitudinal (direção Z) 7,2N.m
    O torque do servo motor transversal (direção X) 7,2N.m

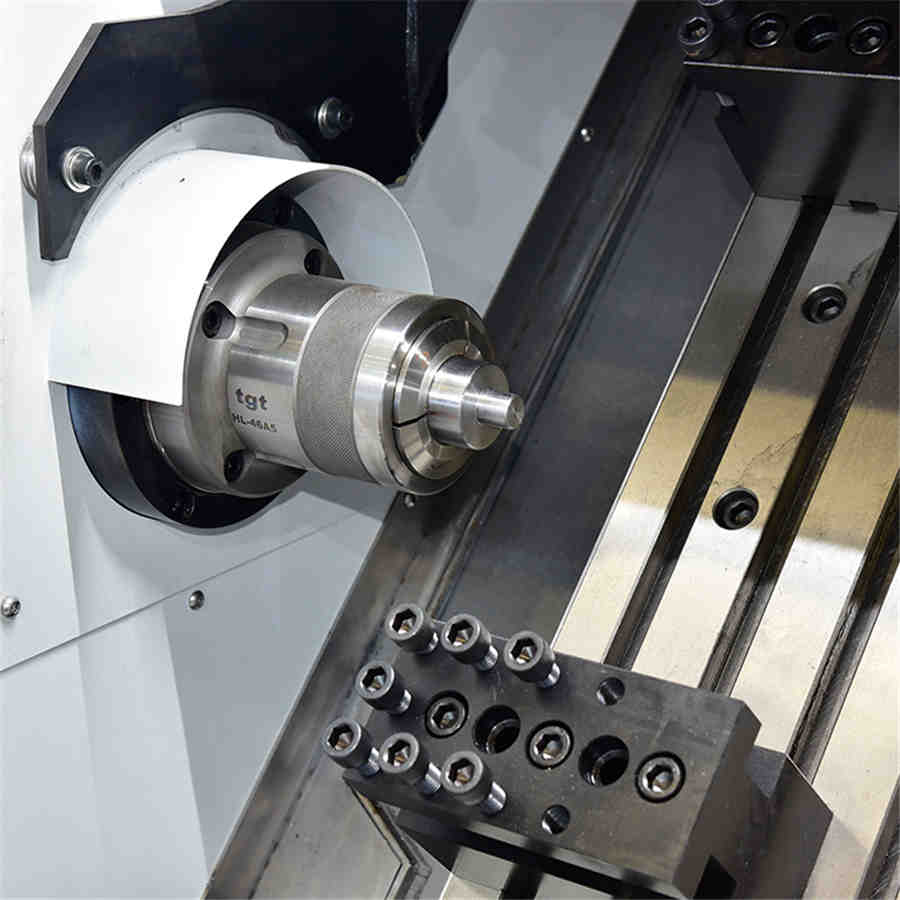

    Fixação hidráulica Coleta padrão Colete especificações Adaptador A2-5
    Desempenho de alimentação máx. Viagem na direção X 970 mm de diâmetro
    máx. Viagem na direção Z 395milímetros
    máx. velocidade de alimentação de corte 8.000 mm/min
    Velocidade de movimento rápido na direção X/Z 24/24m/min

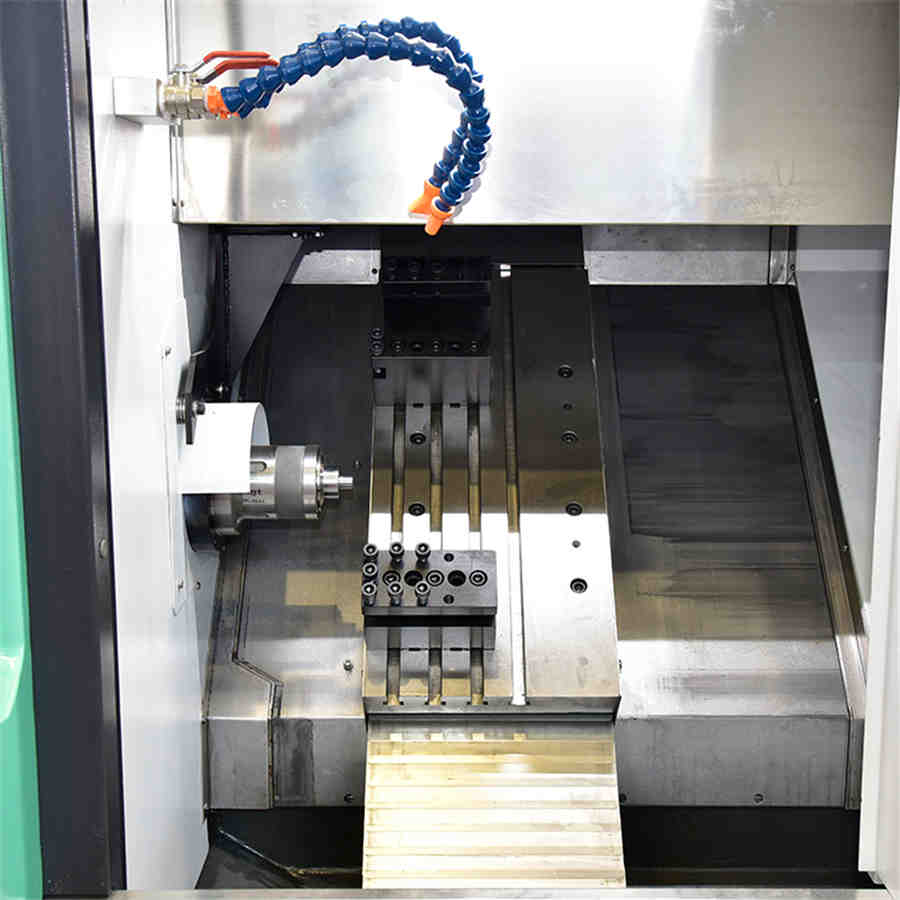

    Tipo de torre Tipo de gangue
    Desempenho da torre Tamanho da torre 20 x 20 milímetros
    máx. tamanho da torre Diâmetro 25mm
    Desempenho da máquina robótica Curso do eixo X 2000milímetros
    Curso do eixo Y 800milímetros
    Curso do eixo Z 150milímetros
    máx. peso para garra única 1kg
    Número de garra 2

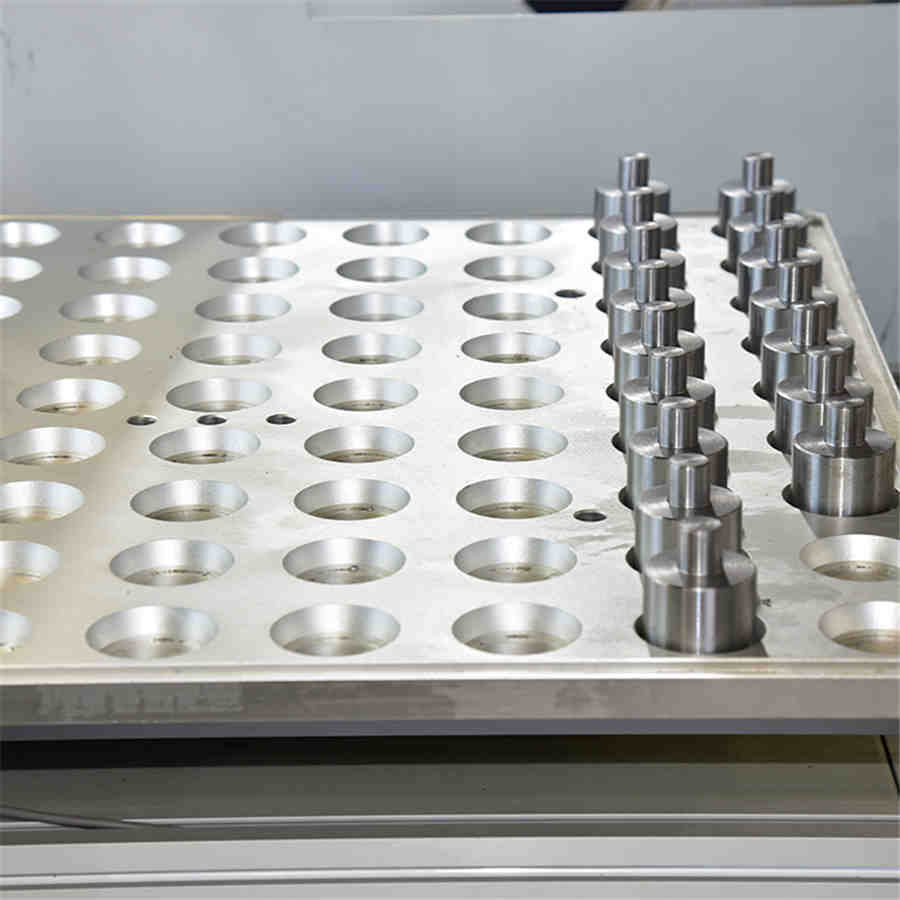

    Desempenho da bandeja Tamanho da bandeja 800 x 800 milímetros
    O tamanho da peça de trabalho da bandeja pode suportar Diâmetro externo máximo 50mm, altura 100mm
    O número da peça da bandeja pode suportar 80-100
    Peso máximo de carregamento 100kg
    Modo de posicionamento da peça Formação das posições das garras
    Dimensão da máquina (C x L x A) 3300 mm x 1700 mm x 2000 mm
    Peso 2800 kg

    Cama inclinada 45 graus ZY-46 5

    Padrão de precisão

    Unidade:mm

    Item de Inspeção Padrão chinês Padrão de fábrica
    Precisão de usinagem IT8 IT8
    Precisão da circularidade da peça de usinagem 0.007milímetros 0.006milímetros
    Precisão da cilindricidade da peça de usinagem 0,015mm/Ф300mm 0,013mm/Ф200mm
    Superfície da peça de usinagem Ra3.2μm Ra2.8μm
    Usinagem de planicidade da peça de trabalho 0,02 mm / 300 mm 0,018 mm / 300 mm

    Cama inclinada 45 graus ZY-46 6

    Acessórios padrão de configuração

    Nome Especificação Marca Observação
    Motor principal Servo motor de 5,5 kW Feito na china
    Rolamento do fuso P4 Feito na china
    Parafuso de esfera do eixo X C3 Feito na china
    Parafuso de esfera do eixo Z C3
    mandril 6#8221; opcional Feito na china
    Componentes elétricos Todos Feito na china

    500mm swing over bed cnc lathe machining center-350mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Acessórios padrão:

    Não. Nome Especificação QTY
    1 Chave de soquete 1 definir
    2 Chave aberta 1 definir
    3 Chave de barras 1 definir
    4 Haste de tração do eixo 1 definir
    5 Flange do fuso 1 definir
    6 Poste de ferramenta longo 4 definir
    7 Poste de ferramenta longo positivo e negativo 1 definir
    8 Poste de ferramenta de perfuração 2 definir
    9 Mandril de pinça de mola 2 definir
    10 Caixa de ferramentas 1 definir

    500mm swing over bed cnc lathe machining center-350mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Data técnica:

    1. Manual de instruções de operação 1 definir
    2. Especificação do apêndice do sistema 1 definir
    3. Relatório de teste de qualidade 1 definir
    4. Lista de embalagem 1 definir
