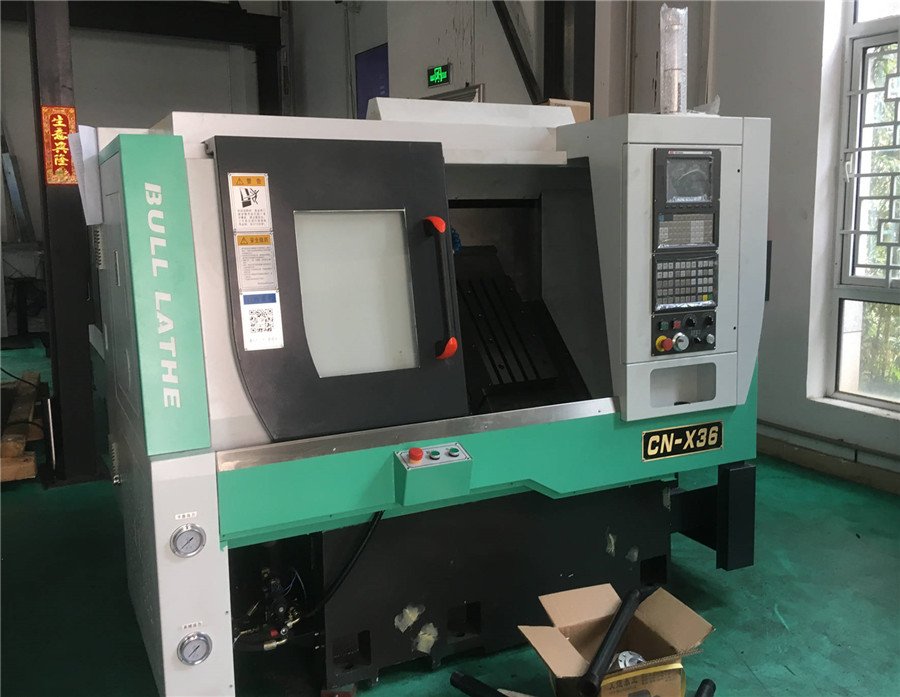

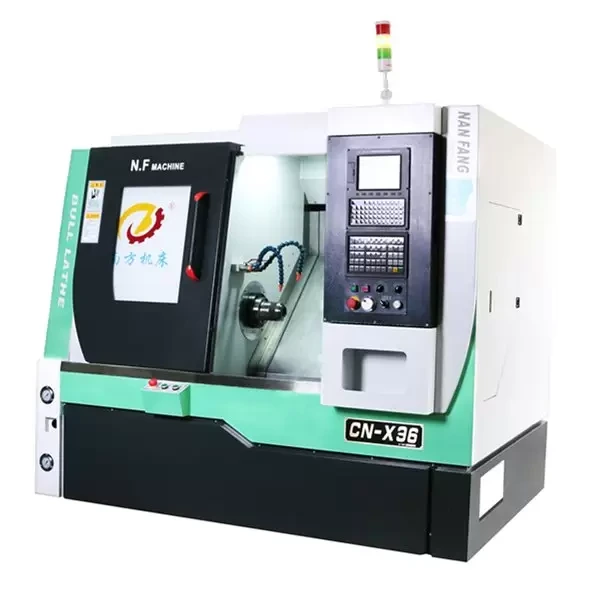

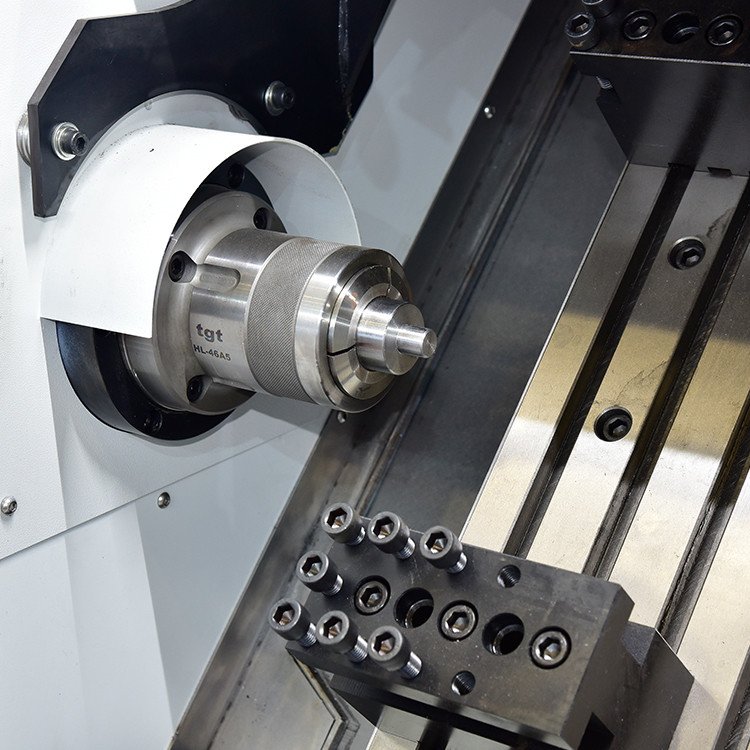

Torno CNC giratório sobre cama de 420 mm CN-X36
A base da máquina-ferramenta é otimizada projetada sob a análise de elementos finitos, para que tenha uma boa rigidez;
O fuso é o fuso com luva de Taiwan, é de alta velocidade, boa precisão, boas características dinâmicas;
Use o trilho de linha de alta precisão de Taiwan e o parafuso esférico, transmissão suave, baixo ruído e alta precisão de posicionamento;
O eixo X adota estrutura de pré-alongamento, reduz a influência da deformação térmica na precisão do eixo X e melhora a rigidez do eixo X;
Existe um mecanismo de separação óleo-água na direção Z projetado, que pode efetivamente reduzir a poluição do lubrificante no fluido de resfriamento do tanque de água;
A máquina é especialmente adequada para processar peças de pequenos eixos, tubos e mangas, com alta velocidade e precisão, bom acabamento, consistência de tamanho estável, etc.
Desempenho principal (CN-X36)
1. Balanço sobre torno com diâmetro de 420 mm
2. Inclinação da cama inclinada 45 graus
3. Base de fundição de peça única e cama inclinada
4. Velocidade do fuso até 6000 rpm
5. A folga do parafuso do eixo Z não excede 0,01 mm
6. A folga do parafuso do eixo X não excede 0,01 mm
7. Parafuso de esfera e trilho guia com lubrificação forçada
8. A base da máquina-ferramenta é a otimização projetada sob a análise de elementos finitos.
9. A máquina tem bom desempenho, alta precisão, baixo ruído, novo estilo, etc.
Especificação principal
| Modelo de torno | CN-X36 | |
| Especificações principais | máx. diâmetro de balanço. sobre torno | 420milímetros |
| Inclinação da cama do torno | 45 Grau | |
| Faixa de processamento | máx. diam. processamento sobre o torno | 420milímetros |
| máx. diâmetro de perfuração (eixo e manga) | 125milímetros | |
| máx. comprimento de processamento (mandril de autoprodução) | 200milímetros | |
| máx. comprimento de processamento (mandril hidráulico) | 200milímetros | |
| Comprimento efetivo de processamento do eixo Z (adicionar torre) | 115milímetros | |
| Diâmetro máximo da barra | ø36milímetros | |
| Altura do centro (da placa deslizante ao centro do fuso) | 63milímetros | |
| Fuso | Furo do fuso | ø46milímetros |
| Tipo de cabeça do fuso | A2-4 | |
| Cabeça do fuso coleta cone | Cone 5 | |
| máx. velocidade do fuso | 6000 r/min | |
| Braçadeira | A braçadeira hidráulica | A2-4 |
| Torre | Tipo de torre | Ferramenta Linha |
| Tamanho da torre | 20 x 20milímetros | |
| máx. tamanho da torre | ø25milímetros | |
| Eixo de alimentação | máx. Viagem na direção X | 760milímetros |
| máx. Viagem na direção Z | 260milímetros | |
| X/Z. velocidade de movimento rápido do eixo | 24/24m/min | |
| máx. velocidade de alimentação de corte | 8.000 mm/min | |
| A folga do parafuso do eixo Z | ≦0.01 | |
| A folga do parafuso do eixo X | ≦0.01 | |
| Precisão de processamento | Arredondamento | ≦0.003 |
| Cônico | ≦0.005/100 | |
| Coaxialidade | ≦0.004/100 | |
| Precisão de posição | ±0.005 | |
| Precisão de posição repetida | ±0.0025 | |
| Lubrificação | Parafuso de esfera e trilho guia com lubrificação forçada | |
| Motor | Potência do motor principal (configuração padrão) | 3.7kw |
| Potência do motor de acionamento do eixo X / eixo Z | 0.85kw | |
| O torque do servo motor longitudinal (direção Z) | 5,39Nm | |
| O torque do servo motor transversal (direção X) | 5,39Nm | |
| Tipo de bomba de resfriamento | AYB-20 0.115KW | |
| Poder total | 10KW | |
| Dimensão da máquina (C x L x A) | 2054.5MM X 1380MM X 1640MM | |
| Peso | 2000 kg | |
Padrão de precisão
Unidade: mm
| Item de Inspeção | Padrão chinês | Padrão de fábrica |
| Precisão de usinagem | IT8 | IT8 |
| Precisão da circularidade da peça de usinagem | 0.007milímetros | 0.006milímetros |
| Precisão da cilindricidade da peça de usinagem | 0,015mm/Ф300mm | 0,013mm/Ф200mm |
| Superfície da peça de usinagem | Ra3.2μm | Ra2.8μm |
| Usinagem de planicidade da peça de trabalho | 0,02 mm / 300 mm | 0,018 mm / 300 mm |
Acessórios padrão de configuração
| Nome | Especificação | Marca | Observação |
| Motor principal | Servomotor 3.7KW | Feito na china | |
| Rolamento do fuso | Grau de precisão5 | Feito na china | |
| Parafuso de esfera do eixo X | C3 | Feito na china | |
| Parafuso de esfera do eixo Z | C3 | ||
| mandril | 5’’ Opcional | Feito na china | |
| Componentes elétricos | Todos | Feito na china |
Acessórios padrão:
| Não. | Nome | Especificação | QTY |
| 1 | Chave de soquete | 1 definir | |
| 2 | Chave aberta | 1 definir | |
| 3 | Chave de barras | 1 definir | |
| 4 | Haste de tração do eixo | 1 definir | |
| 5 | Flange do fuso | 1 definir | |
| 6 | Poste de ferramenta longo | 4 definir | |
| 7 | Poste de ferramenta longo positivo e negativo | 1 definir | |
| 8 | Poste de ferramenta de perfuração | 2 definir | |
| 9 | Mandril de pinça de mola | 2 definir | |
| 10 | Caixa de ferramentas | 1 definir |
Data técnica:
| 1. | Manual de instruções de operação | 1 definir |
| 2. | Especificação do apêndice do sistema | 1 definir |
| 3. | Relatório de teste de qualidade | 1 definir |
| 4. | Lista de embalagem | 1 definir |
