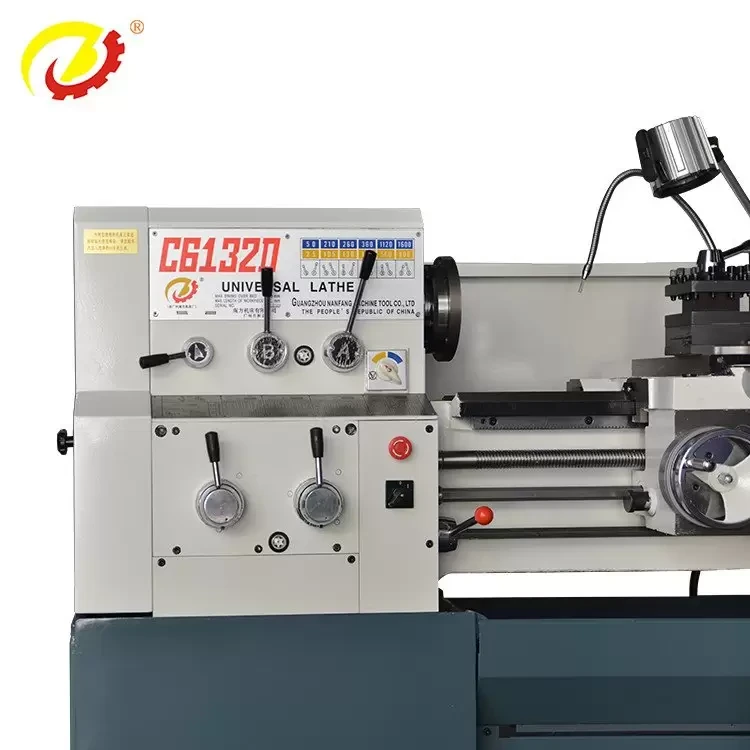

Torno manual giratório sobre base de 350 mm – comprimento de usinagem de 1000 mm

Desempenho principal(C6132D-1000)
1. Balanço sobre a cama com diâmetro de 350 mm
2. comprimento de usinagem de até 1000 mm.
3. Forte desempenho para a base de fundição
4. Distância entre os trilhos rígidos até 320mm
5. A precisão da usinagem é TI8

    Opa ...!

    Nenhum dado de produto.

    vá para a página inicial

    Torno manual giratório sobre cama de 350 mm – comprimento de usinagem de 1000 mm

    Desempenho principal
    1. Balanço sobre a cama com diâmetro de 350 mm
    2. comprimento de usinagem de até 1000 mm.
    3. Forte desempenho para a base de fundição
    4. Distância entre os trilhos rígidos até 320mm
    5. A precisão da usinagem é TI8
    6. A circularidade da peça de usinagem não excede 0,01 mm,
    7. A planicidade da peça de usinagem não excede 013 mm/Ø200milímetros
    8. A superfície (Ra) não excede 2,8um
    9. A consistência do diâmetro de usinagem não excede 0,018 mm/300 mm
    10. A máquina tem alta precisão, baixo ruído, boa rigidez, novo estilo, etc.

    Especificação principal

    Modelo C6132D-1000
    Balançando na cama 350milímetros
    Comprimento máximo da peça de usinagem 1000milímetros
    Largura da guia na cama 320milímetros
    Diâmetro máximo de usinagem no porta-ferramentas 190milímetros
    máx. Suporte de deslocamento do eixo Z das ferramentas 880milímetros
    máx. Suporte de deslocamento do eixo X de ferramentas 220milímetros
    Furo através do diâmetro do material Ø45milímetros
    máx. diâmetro de balanço na sela ////
    máx. comprimento de usinagem na sela ////
    Fuso Altura do centro do fuso 175milímetros
    Conexão do fuso C6
    Diâmetro do furo do fuso Ø46milímetros
    Conicidade do furo do fuso MT6
    Faixa de velocidade do fuso 25-1600 r/min 12 graus
    Contraponto Conicidade da manga superior MT4
    Curso máximo da manga da cauda 130milímetros
    Curso máximo horizontal do estoque traseiro ±10milímetros
    Roscas de parafuso Passos métricos de threads 0,45-20mm/r 30 modelos
    Passos em polegadas das roscas 80-1-3/4n/1#8221; 35 modelos
    Passos do módulo de threads 0,25-10mm 25 modelos
    Passos diamétricos das roscas Modelos 160-3-1/2 DP 30
    Modelo de motor de fuso YD132M-8/4-B5 3/4,5 kW
    Modelo de correia de transmissão principal & especificação 4-A-1900 mm, 4-A-2000 mm
    Motor Motor principal 3 / 4.5 KW
    Velocidade do motor principal 50Hz 1500 rpm
    Motor da bomba mais fria 90W
    Dimensão total (C x L x A) 1000 milímetros 2200 mm x 950 mm x 1200 mm
    Peso líquido 1450 kg

    Padrão de precisão
    Unidade:mm

    Item de Inspeção Padrão chinês Padrão de fábrica
    Precisão de usinagem IT8 IT8
    Precisão da circularidade da peça de usinagem 0.007milímetros 0.006milímetros
    Precisão da cilindricidade da peça de usinagem 0,015mm/Ф300mm 0,013mm/Ф200mm
    Superfície da peça de usinagem Ra3.2μm Ra2.8μm
    Usinagem de planicidade da peça de trabalho 0,02 mm / 300 mm 0,018 mm / 300 mm

    Acessórios padrão de configuração

    Nome Especificação Marca Observação
    Motor principal Motor assíncrono trifásico de 3 / 4,5 KW Feito na china
    Rolamento do fuso Grau de precisão5 Feito na china
    Parafuso de esfera do eixo X Feito na china
    Parafuso de esfera do eixo Z
    Mandril manual 8 polegadas (mandril de 3 mandíbulas 200 mm) Feito na china
    Componentes elétricos Feito na china

    Acessórios padrão:

    Não. Nome Especificação QTY
    1 Um conjunto de iluminação 1 definir
    2 Sistema de refrigeração 32A-10001 1 definir
    3 Montagem ajustável 3# 6 definir
    4 Mandril de 3 mandíbulas KZ200 1 definir
    5 Placa de trânsito do mandril de 3 mandíbulas 32D-09701 1 definir
    6 Contraponto D114 1 definir
    7 Pena de cabeçote móvel P326*4 1 definir
    8 Chave de cabeça dupla 12×14 S91-1 1 definir
    9 Chave de cabeça dupla 17×19 S91-1 1 definir
    10 Chave de cabeça dupla 12×24 S91-1 1 definir
    11 Chave de cabeça única 30 S91-2 1 definir
    12 Chave de caixa quadrada 12 S92-3 1 definir
    13 Chave de boca simples com porca com fenda 38-42 S93-1 1 definir
    14 Chave de boca simples com porca com fenda 45-52 S93-1 1 definir
    15 Chave de boca simples com porca com fenda 100-110 S93-1 1 definir
    16 Chave de boca simples com porca com fenda 115-130 S93-1 1 definir
    17 chave sextavada interna 5 S91-7 1 definir
    18 chave sextavada interna 6 S91-7 1 definir
    19 chave sextavada interna 8 S91-7 1 definir
    20 chave sextavada interna 10 S91-7 1 definir
    21 Chave de fenda 150 1 definir
    22 Arma de óleo YQ100 1 definir
    23 Parafuso de pé M16×400;GB799-76 8 definir
    24 Noz M16;GB52-76 8 definir
    25 Máquina de lavar 16;GB97-76 8 definir
    26 Cinto triangular 32A um modelo 1900 4 definir
    27 Bloco de freio 32A-01041 2 definir
    29 Fio de freio Ø2.8*1250 1 definir

    Data técnica:

    1. Manual do usuário da máquina 1 definir
    2. Certificação de máquina 1 definir
    3. Lista de embalagem 1 definir
