Fábrica original da China, aberta para visitas
Celular/Whatsapp/Wechat: + 86 13928187729

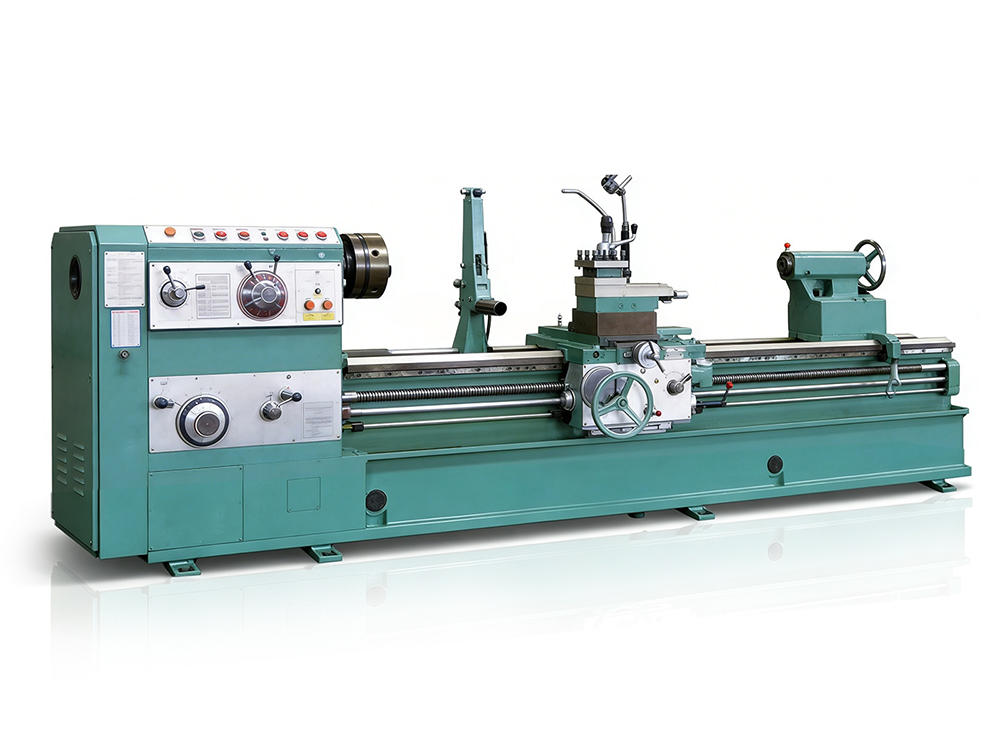

Torno mecânico manual 95F, 110F, 125F

• Balanço sobre a cama: 950 mm, 1100 mm, 1250 mm
• Diâmetro máximo de usinagem no porta-ferramentas: 630 mm, 792 mm, 940 mm
• Diâmetro máximo de giro do suporte: 1330 mm, 1480 mm, 1630 mm
• Comprimento máximo de usinagem da contraponta: 3 m, 4 m, 5 m
• Diâmetro do furo do eixo: 105 mm
• O guia de corte na base para arnês com dureza superior a 52 HRC é usinado com precisão em retificadora CNC, sendo a base e o leito da máquina também usinados com alta precisão.
• A carcaça do fuso, a base da máquina e outros componentes são usinados em um centro de usinagem CNC espanhol, garantindo alta precisão.
• A engrenagem da correia é usinada em uma retificadora de engrenagens CNC e testada quanto ao ruído. Baixo ruído e alta precisão para a engrenagem.

investigação

Escreva uma crítica

Parâmetros do produto

Modelo - Especificação		95F	110F	125F

Balanço sobre a cama		950 mm	1100 mm	1250 mm
Diâmetro máximo de usinagem no porta-ferramentas		630 mm	790 mm	940 mm
Diâmetro máximo de oscilação do porta-aviões		1330mm	1480 mm	1630 mm
Comprimento máximo de usinagem da contraponta		3m, 4m, 5m
Largura da capa da Guild Way na cama		550 mm
Comprimento máximo de usinagem com placa de transição		490 mm
diâmetro do furo do fuso		105 mm
Conicidade do furo do fuso		1:20
Taxa de velocidades		18º ano
Faixa de velocidade do fuso		6-800 rpm
Taxa de avanço (eixo z/eixo x)		64 modelos
Faixa de velocidade de avanço do eixo Z		0,1-1,52 mm/r 1:6, 1,6-24 mm/r 16:1
Taxa de alimentação pequena		0,05-12,15 mm/r
Taxa de avanço no eixo X		0,5 vezes a taxa de avanço do eixo Z
rosca de parafuso de esferas		12 mm
Passos métricos de rosca		1-240mm 50 modelos
Passos de rosca em polegadas		14-1/em 26 modelos
Roscas módulo passos		Modelos 530 de 0,5 a 120 mm
Diâmetro das roscas		28-1/em 24 modelos
Altura do centro do fuso até o lado do suporte		36 mm
Curso máximo do carro transversal no eixo X		500 mm	575 mm	650 mm
Curso máximo do deslizador transversal superior		200 mm
Alcance de deslocamento do deslizamento transversal superior		±90°
Capacidade máxima de corte (Pz)		1900N
Capacidade máxima de corte (Px)		7840N
Dimensões da ferramenta		32 mm x 32 mm
diâmetro da manga do cabeçote móvel		100 mm
Curso máximo do cabeçote móvel		250 mm
Afunilamento da manga do cabeçote móvel		M6
Conicidade da contraponta		M5
Curso máximo da contraponta no eixo X		±15mm
Potência do motor principal		Y160M-4-B 11 kW 1450 rpm
Modelo e especificações da correia de transmissão principal		4-B86:	4-B92"	4-B98"
Dimensões totais (C x L x A)	Modelo de 3000 mm	4965 mm x 1300 mm x 1440 mm
	Modelo de 4000 mm	5965 mm x 130 mm x 1440 mm
	Modelo de 5000 mm	6965 mm x 1300 mm x 1440 mm
Peso líquido
