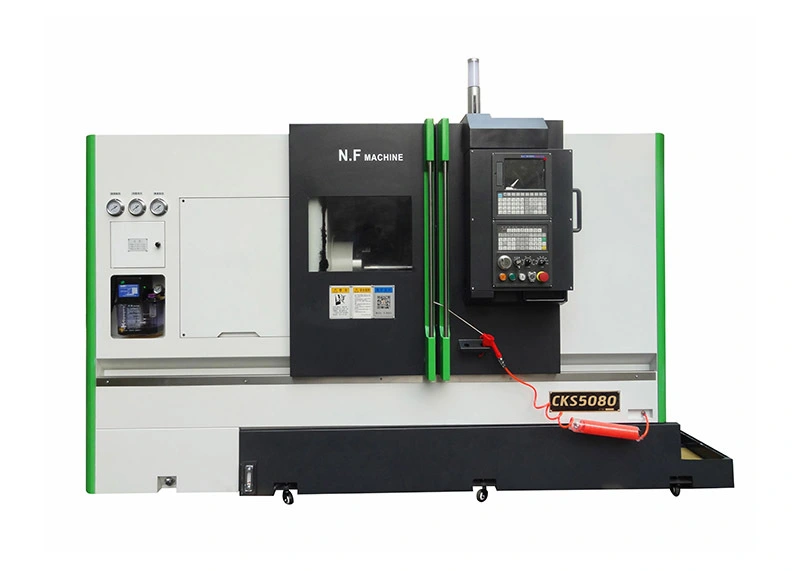

Torno CNC automático para serviços leves com caixa de engrenagens CKS5080

A transmissão principal adota a estrutura "transmissão automática tipo engrenagem + fuso independente A11", que pode se adaptar a cortes duros, cortes fortes, cortes pesados e outros métodos de processamento

Velocidade do fuso:

800milímetros

Max.swing diam.over torno:

105milímetros

máx. comprimento de giro:

800milímetros

investigação

Escreva uma crítica

Introdução

● Diâmetro da barra 90 mm (mandril oco opcional de 15 polegadas)

● As formas e códigos da extremidade do fuso A2-11

● Usando a estrutura do assento traseiro da torre da torre, as peças do eixo de usinagem têm uma ampla faixa de tamanho (o diâmetro máximo da faixa de processamento 420X comprimento 800mm), melhoram muito a flexibilidade de processamento;

● A base da máquina-ferramenta é otimizada por análise de elementos finitos, com boa rigidez; Os eixos X e Z adotam a estrutura pré-esticada, o que reduz a influência da deformação térmica na precisão e melhora a rigidez

CKS5080-2

CKS75-3 (2)

característica

Torno CNC automático para serviços leves com caixa de engrenagens CKS5080 6

Este modelo é especialmente adequado para processar materiais com alta dureza, grande margem, peso volumétrico e outras peças de disco e eixo; com alta eficiência de corte, consistência de tamanho preciso e outras vantagens

Torno CNC automático para serviços leves com caixa de engrenagens CKS5080 7

Este modelo de eixo X / Z usa trilho de rolos pesados 55/45, forte rigidez, cortaria o ferro como se fosse lama

Especificação principal

Modelo de torno					CKS5080	CKS6580
Especificações principais	máx. diâmetro de balanço. sobre a cama				665milímetros	750milímetros
Faixa de processamento	máx. Comprimento de giro				800milímetros
	máx. Diâmetro de giro (tipo disco)				510milímetros	650milímetros
	máx. Diâmetro de giro (tipo de eixo)				420milímetros	520milímetros
	Diâmetro da barra				90 mm (mandril oco opcional de 15 polegadas)
	O maior rolamento		prato		150milímetros
			Eixo		300milímetros
Distância de manuseio homem-máquina	Altura do centro (da parte inferior da máquina)				1085milímetros
O desempenho do fuso	As formas e códigos de ponta de fuso				A2-11
	Cabeça do fuso coleta cone				Ø115,1:20
	Furo do fuso				105milímetros
	Caixa de fuso com fuso único			Velocidade do fuso	34-2400 r/min
				Número da etapa de velocidade do fuso	Terceira marcha automática H: 215-2000 r/min M:76-700 r/min L: 34-320 r/min
	Conversão de velocidade do fuso			Entrada automática	1r/min instrução direta	Velocidade circunferencial
				Insira manualmente	10 r/min instrução direta	controle contínuo
O desempenho motor	Potência de saída do motor principal			A classificação de 30 minutos	15 KW
				Avaliação contínua	11KW
	Torque do motor X/Z				22/22 Nm
Fixação hidráulica	Mandril padrão			Diâmetro do mandril	15 Polegada
Desempenho do eixo de alimentação	Velocidade de movimento rápido do eixo X				16m/min
	Velocidade de movimento rápido do eixo Z				20m/min
	Trilho de guia linear do eixo X				45 tipo de rolo
	Guia linear do eixo Z				55 tipo de rolo
	Curso do eixo X				285milímetros
	Curso do eixo Z				820milímetros
Desempenho do estoque final	O diâmetro da manga do contraponto				100milímetros
	Curso da manga do contra-ponto				120milímetros
	O fuso coleta o cone do cabeçote móvel				Tom Morse 5
	Impulso máximo da manga do contraponto				8000N
	A viagem do corpo do contraponto				750milímetros
Desempenho da torre	Tipo de torre				Torre servo horizontal de 12 posições
	Tempo de transferência da torre: cada estação de trabalho/180°				0.1 segundo
	Tamanho da ferramenta de corte	Ferramenta de corte circular externa			25 x 25milímetros
		Diâmetro da lâmina de perfuração			Ø40mm
	A torre pode ser trocada ou não				Sim
Dimensão da máquina (L x L x A)					3736 mm x 1915 mm x 2003 mm
Peso					5000kg	5200kg
