1. Diâmetro máximo de giro na cama: 850 mm
2.Comprimento máximo da peça de trabalho:2945mm
3. Furo do fuso: 103 mm
Introdução
1. A sela adota uma estrutura de trilho-guia retangular com alta rigidez, alta resistência e alta resistência à abrasão, que atende muito aos requisitos de corte pesado, grãos estáveis e longa vida útil. Adote a estrutura de mudança automática da caixa de velocidades, uma pessoa pode operar 2-4 conjuntos , economizando custos e melhorando a eficiência.
2. A caixa de engrenagens e o fuso são separados para separar a vibração e o aumento de temperatura para melhorar a precisão da usinagem. A base do torno adota a tecnologia de fundição integrada de alta resistência, alta rigidez, garante a estabilidade do processamento.
3. O disco coletor de cavacos adota a estrutura móvel separada para frente e para trás e a operação é agradável e eficiente;
4.Este torno resistente é adequado para torneamento de eixo longo, disco de grande diâmetro e peças de alta dureza, com excelente capacidade de corte pesado.

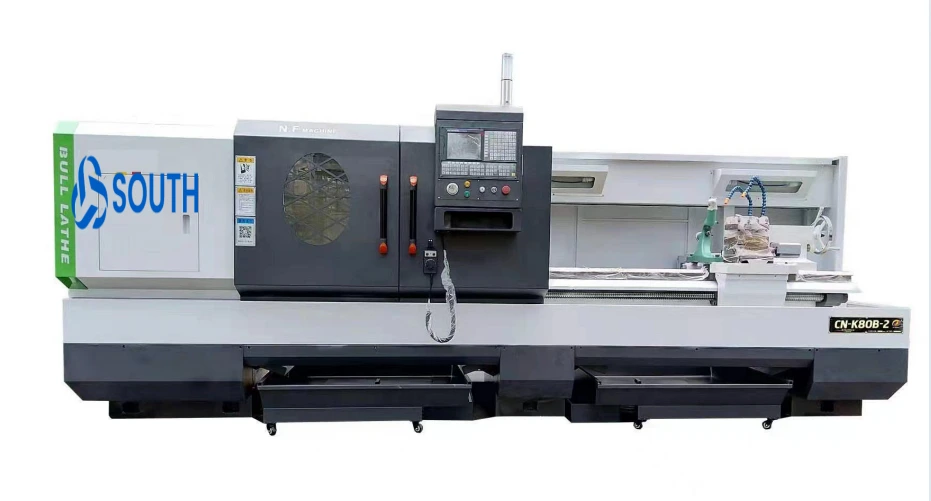

Modelo
Especificação | CN-K80B-2 | |
Especificação principal | Balançar sobre a cama | 850milímetros |
O vão do trilho-guia | 600milímetros | |
Dimensão do contraponto | 1575mm,2075mm,3075mm | |
Capacidade | Diâmetro máximo de usinagem na base | 800milímetros |
Diâmetro máximo de usinagem no controle deslizante | 520milímetros | |
Comprimento máximo da máquina (distância entre o cabeçote móvel e as mandíbulas do mandril) | 1445mm,1945mm,2945mm | |
Barra através do diâmetro do material | ø103milímetros | |
Eixo de alimentação | Tavel efetivo do eixo X | 420milímetros |
Tavel efetivo do eixo Y | 1550mm,2050mm,3050mm | |
Velocidade rápida do eixo X/Z | 6m/min, 8m/min | |
Servo motor do eixo X | 10N.m | |
Servo motor do eixo Y | 22n.m | |
Fuso
| Tipo de ponta do fuso | C11 |
Diâmetro do fuso através do furo | ø105milímetros | |
Velocidade do fuso | Três marchas automáticas 10-1000r/min H:54-1000 r/min M:16-308 r/min L:10-183 r/min | |
Potência do motor spindel | 15/11KW | |
Especificações da placa de cartão | Hidráulico 12 polegadas | |
Precisão | Precisão de trabalho | IT6-IT7 |
Rugosidade de processamento | ≤ Ra2,15um | |
Precisão de repetição do eixo X/Z | ± 0.003 、 ± 0.005milímetros | |
Precisão de repetição do eixo X/Z | ± 0.006 、 ± 0.01milímetros | |
Torre | Tamanho da torre | 32×32milímetros |
Forma de torre | Quatro estações verticais | |
Contraponto | Conicidade da manga do fuso | MT5 |
Curso máximo da manga do contraponto | 100milímetros | |
curso máximo do cabeçote móvel no eixo X | ±10milímetros | |
Outros | Forma da estrutura do corpo da cama | Fundição integrada |
Forma de lubrificação | Voluntariamente | |
Dimensões do contorno | 1500milímetros | 4000 mm x 1900 mm x 1821 mm |
2000milímetros | 4500 mm x 1900 mm x 1821 mm | |
3000milímetros | 5500 mm x 1900 mm x 1821 mm | |
Peso | 1500milímetros | 4800kg |
2000 milímetros | 5500 kg | |
3000milímetros | 6500kg |
Precisão de inspeção de máquina
Item de Inspeção | Padrão chinês | Padrão de fábrica |
Precisão de usinagem | IT7 | IT7 |
Usinagem de circularidade da peça de trabalho | 0,005mm/φ50milímetros | 0,004mm/φ50milímetros |
Cilindricidade da peça de usinagem | 0,03 mm / 300 mm | 0,02 mm / 200 mm |
Usinagem de planicidade da peça de trabalho | 0,025mm/φ300milímetros | 0,015mm/φ200milímetros |
Superfície da peça de usinagem | Ra2.5μm | Ra2.0μm |
Precisão de posição | Eixo X 0,03 mm | Eixo X 0,024 mm |
Eixo Z 0,04 mm | Eixo Z 0,032 mm | |
Reposição | Eixo X 0,012 mm | Eixo X 0,01 mm |
Eixo Z 0,016 mm | Eixo Z 0,012 mm |
Configuração da máquina
Nome dos acessórios | Especificações Modelo | Fabricante | Observação |
CNC | GSK980 | GSK | |
O motor principal | Servo motor de eixo 11KW | China Pequim TCC | |
Motor do eixo X | 110ST-M06030 | GSK | |
Motor do eixo Z | 130ST-M10025 | GSK | |
Rolamento do fuso | P4 | Rolamento HRB famoso da China | |
P5 | |||
Fuso | Fuso de 82 mm | Máquina do Sul | |
Torre | Torre vertical de 6 posições | HTC LD4 | |
Parafuso de esfera do eixo X | C3 | Bot/Rio Han | |
Parafuso de esfera do eixo Z | C3 | Bot/Rio Han | |
Rolamentos de parafuso para fuso de esferas do eixo X | P4 | Pesquisa do eixo HRB/Luo | |
Rolamentos de parafuso para fuso de esferas do eixo Z | P4 | Pesquisa do eixo HRB/Luo | |
Luz de três cores | Três cores piscando | ONN | |
Os principais componentes elétricos | Relé/Contator | Japão’s Izumi/Suíça ABB/Schneider | |
contraponto | Marca do Sul da China | Sul CNC |
Os acessórios padrão da máquina-ferramenta:
Não. | nome do acessório | Especificações do modelo | Quantidade | Observação |
1 | Ajuste a buzina e os parafusos | CN-K80B-2 | 1 | Nosso |
2 | Ferramentas panorâmicas | 1 | Três gaivotas | |
3 | Ferramentas de parafuso | 1 | Marca chinesa | |
4 | Mandril | Diâmetro do mandril de mandíbula manual φ250 | 1 | Marca chinesa |
Dados técnicos:
Não. | Dados técnicos Nome | Cópias | Observação |
1 | Máquina-ferramenta manual (máquina)—mecânico e elétrico | 1 | |
2 | Certificado | 1 | |
3 | Inspeção de precisão | 1 | |
4 | Lista de embalagem | 1 | |
5 | Operação manual do usuário para controlador | 1 | |
6 | Manual de operação do sistema controlador | 1 | |
7 | Diagrama elétrico | 1 |
