450 мм поворотная станина на токарном станке с ЧПУ CKS2545
Основная производительность (CKS2545B)
1. Поворот на токарном станке диаметром 450 мм.
2. длина поворота 450 мм
3. диаметр поворота 250 мм
4. Цельное литейное основание и наклонная станина обеспечивают стабильную работу машины.
5. Диаметр шпинделя 56 мм.
6. Тайваньский контроллер SYNTEC или опционально FANUC

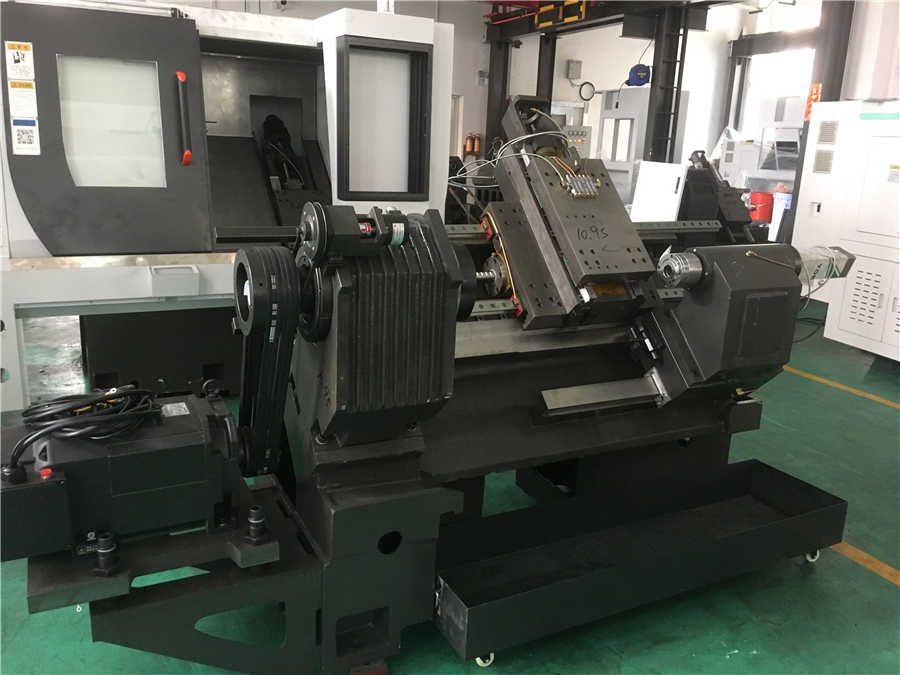

7. Принятие монолитной соединенной L-образной конструкции станины токарного станка.
8. Машина имеет хорошую производительность, высокую точность, низкий уровень шума, новый стиль и т. д.
Токарный станок с ЧПУ с поворотной станиной 450 мм – длина обработки 450 мм
Основная производительность（CKS2545B）
1. Поворот на токарном станке диаметром 450 мм.
2. длина поворота 450 мм
3. диаметр поворота 250 мм
4. Цельное литейное основание и наклонная станина обеспечивают стабильную работу машины.
5. Диаметр шпинделя 56 мм.
6. Тайваньский контроллер SYNTEC или опционально FANUC
7. Принятие монолитной соединенной L-образной конструкции станины токарного станка.
8. Машина имеет хорошую производительность, высокую точность, низкий уровень шума, новый стиль и т. д.
Основная спецификация
| Модель токарного станка |
CKS2545A
| |
| Макс. диаметр качания. над токарным станком | 450Мм | |
| Макс. длина поворота | 450Мм | |
| Макс. диаметр поворота | 250Мм | |
| Макс. диаметр поворота на скейтборде | 250Мм | |
| Формы и коды концов шпинделя | A2-5 | |
| Головка шпинделя собирает конус | Диаметр 63,1:20 | |
| Отверстие шпинделя | 56Мм | |
| Шпиндельная коробка с одним шпинделем | Скорость вращения шпинделя | 35-4000об/мин,макс.6000 |
| Число шагов скорости шпинделя | Бесступенчатый | |
| Преобразование скорости шпинделя | Автоматический ввод |
1 об/мин
Прямое указание/окружная скорость |
| Ввод вручную | 10 об/мин, прямая инструкция/непрерывный контроль | |
| 30-минутный рейтинг | 11кВт | |
| Выходная мощность главного двигателя | Непрерывный рейтинг | 7.5кВт |
| Стандартный патрон | Диаметр патрона | 6” |
| Скорость быстрого движения оси X | 24 м/мин | |
| Скорость быстрого движения оси Z | 24 м/мин | |
| Ход оси X | 135 мм (диаметр 270 мм) | |
| Ход оси Z | 460Мм | |
| Диаметр втулки задней бабки | 80Мм | |
| Ход втулки задней бабки | 110Мм | |
| Конус цанги шпинделя задней бабки | Конус 4 | |
| Макс. упор втулки задней бабки | 8000N | |
| Ход задней бабки | 400Мм | |

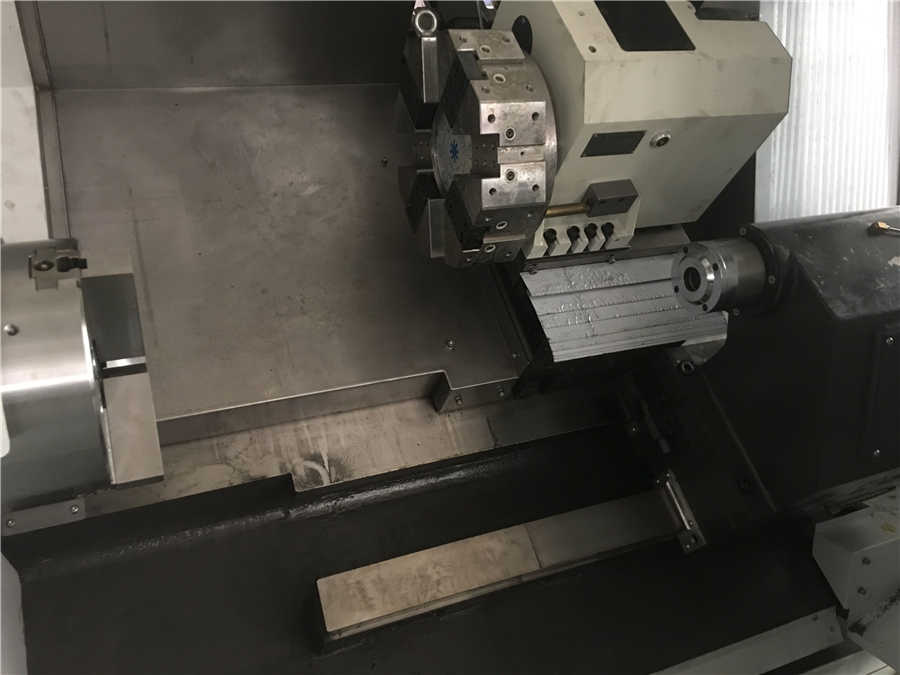

| Тип башни | Горизонтальная 8-я рабочая станция | |
| Время перемещения турели: каждая рабочая станция/180 градусов | 0.5/1.2с | |
| Размер режущего инструмента | Внешний круглый режущий инструмент | 20 x 20 x 125Мм |
| Диаметр расточного лезвия | Диаметр Ø25 мм,Ø20 мм,Ø16Мм | |
| Башня может быть заменена или нет. | нет | |
| Грузоподъемность | Тип сковороды | 50Кг |
| Вал | 80Кг | |
| Высота центра (передняя часть машины) | 980Мм | |
| Размер машины (Д х Ш х В) | 2865 мм х 1647 мм х 1677 мм | |
| Вес | 2300 Кг | |
Стандарт точности
Единица измерения：мм
| Объект проверки | Китайский стандарт | Заводской стандарт |
| Точность обработки | IT8 | IT8 |
| Точность обработки округлости заготовки | 0.007Мм | 0.006Мм |
| Точность обработки цилиндричности заготовки | 0,015 мм/Ф300 мм | 0,013 мм/Ф200 мм |
| Обработка поверхности заготовки | Ra3.2μм | Ra2.8μм |
| Обработка плоскостности заготовки | 0,02 мм/300 мм | 0,018 мм/300 мм |
Стандартные аксессуары конфигурации
| Название | Спецификация | Бренд | Замечание |
| Главный мотор | Серводвигатель 7,5 кВт | Сделано в Китае | |
| Подшипник шпинделя | P4 | Сделано в Китае | |
| ШВП по оси X | C3 | Сделано в Китае | |
| ШВП оси Z | C3 | ||
| патрон | 6” необязательный | Сделано в Китае | |
| Электрические компоненты | Все | Сделано в Китае |
Стандартные аксессуары:
| Нет. | Название | Спецификация | QTY |
| 1 | Торцевой ключ | 1 установленный | |
| 2 | Открытый гаечный ключ | 1 установленный | |
| 3 | Барный ключ | 1 установленный | |
| 4 | Тяга шпинделя | 1 установленный | |
| 5 | Фланец шпинделя | 1 установленный | |
| 6 | Длинный пост для инструментов | 4 установленный | |
| 7 | Позитивный и негативный длинный инструментальный пост | 1 установленный | |
| 8 | Пост для бурового инструмента | 2 установленный | |
| 9 | Пружинный цанговый патрон | 2 установленный | |
| 10 | Ящик для инструментов | 1 установленный |
Техническая дата:
| 1. | Руководство по эксплуатации | 1 установленный |
| 2. | Спецификация системного приложения | 1 установленный |
| 3. | Отчет о тестировании качества | 1 установленный |
| 4. | Список упаковки | 1 установленный |
SOUTH lathe является профессиональным производителем станков с ЧПУ, токарно-фрезерных комбинированных станков для сверления, нарезания резьбы и резьбы.
