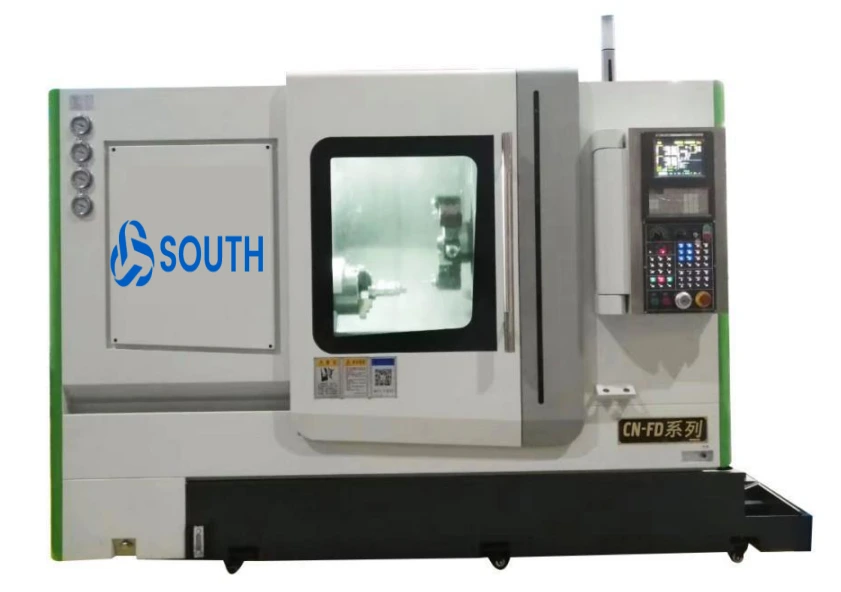

Легкий токарный станок с ЧПУ CN-FD66,CN-FD75
1. Макс. Диаметр поворота на станине: 500 мм.
2. Макс. Длина поворота: 1080 мм
3. Макс. Диаметр поворота: 230 мм
4. Точность повторения положения оси X/Z:±0.0025/±0.005
5. Диапазон скорости шпинделя: 35-4000 об/мин.
Введение
Принять конструкцию башни механической резки по оси Y с широким диапазоном обработки (максимальный диаметр обработки может достигать 230 мм; максимальная длина обработки может достигать 230 мм; максимальная длина обработки может достигать 240-400 мм), значительно повысить гибкость процесса; высокая скорость головки мощности (до 4000-6000 оборотов в течение непрерывных 24 часов), значительно повысить эффективность обработки выходной мощности устройства;
Основание станка оптимизировано методом конечных элементов и имеет хорошую жесткость.
Ось X/Z имеет предварительно растянутую структуру, которая уменьшает влияние термической деформации на точность оси X/Z и повышает жесткость оси X/Z.
характеристика
Режим удаления стружки может быть боковой или обратной выгрузкой, что позволяет легко адаптироваться к планировке цеха.
Эта машина особенно подходит для обработки деталей валов, труб и дисков, обладая такими преимуществами, как высокая скорость, высокая точность, хорошая отделка, стабильность размеров и т. д.
Основная спецификация
| Модель токарного станка | CN-FD66 | CN-FD75 | |||
| Основные характеристики | Макс. диаметр качания. над кроватью | 500Мм | 520Мм | ||
Диапазон обработки | Макс. Длина поворота | 280/430/730/1080Мм | 475Мм | ||
| Макс. Диаметр поворота | 230Мм | 310Мм | |||
| Диаметр стержня | 65Мм | 74Мм | |||
Грузоподъемность(Диски) | 90Кг | ||||
Грузоподъемность (детали вала) | 150Кг | ||||
Точность | Точность повторения положения оси X/Z | ±0.0025/±0.005 | |||
Точность положения оси X/Z | ±0.005/±0.008 | ||||
| Расстояние обработки человек-машина | Высота центра (от нижней части машины) | 980Мм | 1125Мм | ||
Шпиндель
| Формы и коды концов шпинделя | A2-6 | A2-8 | ||
| Головка шпинделя собирает конус | Ø83,1:20 | Ø100,1:20 | |||
| Диаметр отверстия шпинделя | 79Мм | 90Мм | |||
Передняя бабка шпинделя | Скорость вращения шпинделя | 30-3000об/мин | |||
| Серия скорости шпинделя | Бесступенчатый | ||||
Преобразование скорости шпинделя | Автоматический ввод | Окружная скорость | |||
Ручной ввод | Непрерывный контроль | ||||
Производительность двигателя | Выходная мощность главного двигателя | 30-минутный рейтинг | 15 KW | 18.5KW | |
| Непрерывный рейтинг | 11KW | 15KW | |||
| X/Z /Y/S крутящий момент двигателя | 15/10/10/10 Нм | ||||
| Гидравлический зажим | Стандартный патрон | Диаметр патрона | 8 Дюйм | 10 Дюйм | |
Производительность подающего вала | Скорость быстрого движения оси X | 20 м/мин | |||
| Скорость быстрого движения оси Z | 24 м/мин | ||||
| Линейная направляющая оси X | 35 роликовый тип | ||||
| Линейная направляющая оси Z | 35 роликовый тип | ||||
| Ход оси X | 135Мм | ||||
| Ход оси Z | 310/460/760/1110Мм | 680Мм | |||
Производительность хвостового приклада | Диаметр втулки задней бабки | 60Мм | 85Мм | ||
| Ход втулки хвостовой бабки | 120Мм | ||||
| Шпиндель собирает конус задней бабки | Морс 4 | ||||
| Макс.тяга втулки задней бабки | 8000N | ||||
| Поездка корпуса задней бабки | 4000Мм | ||||
Производительность башни | Тип башни | Горизонтальная станция Power 12 (с осью Y) | |||
| Время перемещения башни: каждая рабочая станция/180° | 0.12 сек | ||||
Макс. Скорость инструмента | 4000об/мин | ||||
перемещение по оси Y | ±5 0Мм | ||||
| Башня может быть заменена или нет. | Да | ||||
| Размер круглого ножа | 20 x 20 Мм | ||||
Диаметр расточной оправки | Ø32 | ||||
Держатель электроинструмента | ER25(Ø1-16) | ||||
Размер машины (Д х Ш х В)
| 3134 мм х 1800 мм х 1900 мм | ||||
| Вес | 4800Кг | ||||
SOUTH lathe является профессиональным производителем станков с ЧПУ, токарно-фрезерных комбинированных станков для сверления, нарезания резьбы и резьбы.
