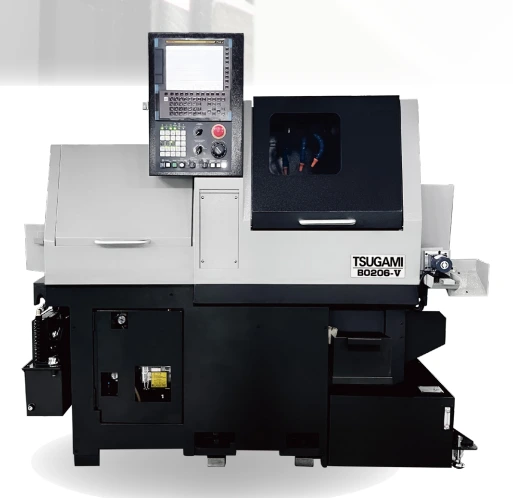

Возможности высокоэффективной и высокоточной обработки B0206-V

Основная производительность е

Диаметр рабочего прутка  ø 3 20  Мм

Макс. длина обработки:

направляющая втулка меньше  устройство: 45 мм (конфигурация корпуса),

поворотный Устройство направляющей втулки: 80 мм (конфигурация упаковки)/135 мм (быстрое соответствие)

Устройство электрической направляющей втулки: 170 мм (опция)

Стационарное устройство направляющей втулки: 210 мм (опция)

Макс. Диаметр сверления главного шпинделя ø 10 Мм

Макс. Диаметр резьбы главного шпинделя M 10

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Введение

    л  Ось Y2 оснащена до 10 инструментами с более высокой производительностью;

    л  Конструкция держателя инструмента дополнительно оптимизирована, а жесткость увеличена более чем на 20%;

    л  Главная веретено  усилие зажима дополнительно улучшено для выполнения тяжелых операций резки;

    л  The   встречный шпиндель  дополнительно усилен, а срок службы инструмента еще больше увеличен: винт утолщен до 25 мм;

    л  Высокая скорость перемещения оси X2.Z2 увеличена с 32   К 36 м/с, и эффективность выше.

    图片2 (9)
    图片2 (9)
    图片1 (4)
    图片1 (4)

    характеристика

    Возможности высокоэффективной и высокоточной обработки B0206-V 6
    01
    Конструкция держателя инструмента дополнительно оптимизирована, а жесткость увеличена более чем на 20%.
    Возможности высокоэффективной и высокоточной обработки B0206-V 7
    02
    Противошпиндель дополнительно усилен, а срок службы инструмента еще больше увеличен: толщина винта увеличена до 25 мм.
    Возможности высокоэффективной и высокоточной обработки B0206-V 8
    03
    Быстрая скорость перемещения оси X2.Z2 увеличена с 32 до 36 м/с, а эффективность выше.

    Основная спецификация

    Модель

    B0206-V
    Производительность машины Диаметр рабочего прутка Ø3~Ø20 мм
    Макс. длина обработки

    250мм-стационарная гильдия; 80мм-поворотная направляющая втулка;

    135-мм электрическая втулка с прямым приводом; 45 мм — направляющая втулка меньше

    Диаметр отверстия главного шпинделя Ø32,5 мм
    Макс. Диаметр сверления главного шпинделя  Ø10мм
    Макс. Диаметр резьбы главного шпинделя M10
    Диаметр отверстия заднего шпинделя 23.5Мм
    Макс. Диаметр сверления заднего шпинделя Ø8мм
    Макс. Диаметр резьбы заднего шпинделя M8
    Макс. Диаметр поперечного сверления Ø6 мм (4-осевая поперечная силовая головка/задняя стойка инструмента (опция)
    Макс. Диаметр поперечной резьбы M5 (4-осевая поперечная силовая головка/задняя стойка инструмента (опция)
    Машина Скорость главного шпинделя  200~10000об/мин
    Скорость заднего шпинделя 200~12000об/мин
    Скорость поворотной направляющей втулки 200~ 8000 об/мин: поворотная направляющая втулка несущего типа;
    200~10 000 об/мин: вращающаяся направляющая втулка с прямым приводом
    Скорость шпинделя инструмента От 200 до 10 000 об/мин (горизонтально)/от 200 до 8 000 об/мин (задний привод)
    Общая емкость хранения инструментов (Стандартная/Макс. : Вариант) 25
    Размер инструмента 12 мм х 12 мм х 85 мм
    Скорость быстрого перемещения 36 м/мин (X 2,Z2), 32 м/мин (Y1, Z1), 24 м/мин (X1), 15 м/мин (Y2)
    Управляемая ось (линейные оси) 6-осевой
    Преобразование скорости двигателя Главный шпиндель 2.2/3.7кВт
    Задний шпиндель 2.2/3.7кВт
    Крестовое сверло

    4-осевая поперечная силовая головка мощностью 1,0 кВт),

    0,75 кВт (заднее приводное устройство (опция)

    Насос охлаждающей жидкости

    0.25KW

    Смазочный масляный насос 3 W
    Блок питания и другие Вес нетто 2500 кг
     Требования к источнику питания 6 ква
    Требования к сжатому воздуху 0,4 МПа или выше
    Скорость выпуска воздуха 100 нл/мин
    Емкость бака охлаждающей жидкости 210L
    Длина x Ширина x высота 2110 х 1200 х 1835 мм
