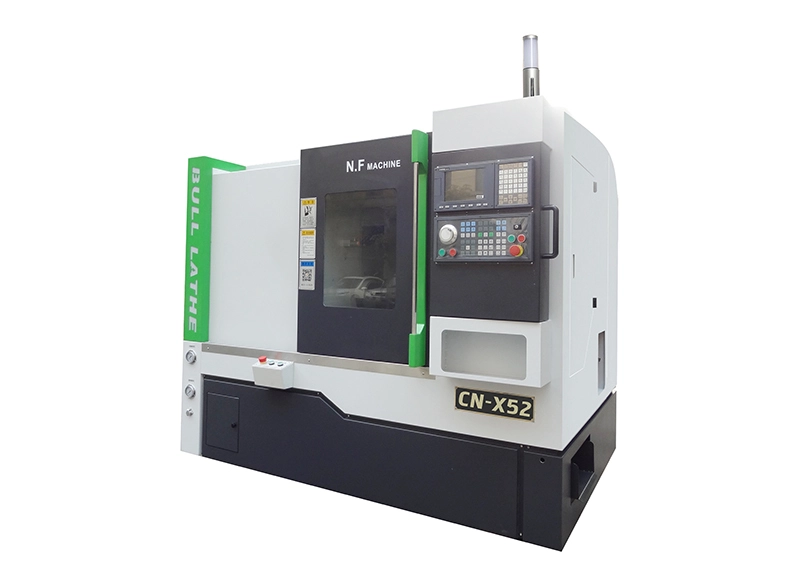

Легкий токарный станок с ЧПУ для обработки труб/втулок, высокоточный станок с ЧПУ для рельсовых рельсов
1. База станка оптимизирована с учетом анализа методом конечных элементов, поэтому она имеет хорошую жесткость;
2. Шпиндель - это шпиндель с тайваньской втулкой, он отличается высокой скоростью, хорошей точностью, хорошими динамическими характеристиками;
3. Используйте тайваньскую высокоточную линейную направляющую и шариковый винт, плавную передачу, низкий уровень шума, высокую точность позиционирования;
4. Ось X имеет структуру предварительного растяжения, уменьшает влияние термической деформации на точность оси X и повышает жесткость оси X;
5. Разработан механизм разделения масла и воды в направлении Z, который может эффективно уменьшить загрязнение смазочного материала в охлаждающей жидкости резервуара для воды;
6. Станок особенно подходит для обработки деталей небольших осей, трубок и втулок с высокой скоростью и точностью, хорошей отделкой, стабильным размером и т. д.
Введение
● Наклон станины станка 45°.
● Макс. диам. обработка на токарном станке 480мм
● Макс. Диаметр сверления (ось и втулка) 290 мм
● Макс.диаметр стержня Ø52мм
● База станка оптимизирована с учетом анализа методом конечных элементов, поэтому она имеет хорошую жесткость;
● Шпиндель представляет собой шпиндель с тайваньской втулкой, он отличается высокой скоростью, хорошей точностью, хорошими динамическими характеристиками;
характеристика
Основная спецификация
| Модель токарного станка | CN-X52 | CN-X52L | |
| Основные характеристики | Макс. диаметр качания. над токарным станком | 500Мм | |
| Наклон станины токарного станка | 45° | ||
| Диапазон обработки | Макс. диам. обработка на токарном станке | 480Мм | |
| Макс. Диаметр сверления (ось и втулка) | 290Мм | ||
| Макс.длина обработки (Цанговый патрон) | 275Мм | 405Мм | |
| Макс. длина обработки (гидравлический патрон) | 275Мм | 405Мм | |
| Макс. длина обработки (гидравлический патрон) | 215Мм | 325Мм | |
| Макс.диаметр стержня | Ø52мм | ||
| Высота центра (от направляющей пластины до центра шпинделя) | 80 мм(150 мм специальный заказ) | ||
| Шпиндель | Отверстие шпинделя | Ø62мм | |
| Тип шпиндельной головки | A2-6 | ||
| Головка шпинделя собирает конус | Диаметр 68,1:20 | ||
| Макс. скорость шпинделя | 3500об/мин | ||
| Зажим | Гидравлический зажим | A2-6 | |
| Турель | Тип башни | Инструмент «Ряд» | |
| Размер башни | 20 x 20Мм | ||
| Размер башни | Ø25мм | ||
| Подающий вал | Макс. путешествие в направлении X | 970Мм | |
| Макс. Z-направление движения | 395Мм | 520Мм | |
| X/Z. скорость быстрого перемещения оси | 24/24 м/мин | ||
| Макс. скорость подачи резки | 8000 мм/мин | ||
| Люфт винта оси Z | 0.01 | ||
| Люфт винта оси X | 0.01 | ||
| Точность обработки | Округлость | 0.003 | |
| Конус | 0.005/100 | ||
| Соосность | 0.004/100 | ||
| Точность позиционирования | ±0.005 | ||
| Повторите точность положения | ±0.0025 | ||
| Мотор | Мощность главного двигателя (стандартная конфигурация) | 7.5KW | |
| Мощность приводного двигателя оси X/Z | 1.3KW | ||
| Продольный (направление Z) крутящий момент серводвигателя | 8,34 Нм (ЯСКАВАЙ), 7,5 Нм (ГКС/Канеди | ||
| Поперечный (направление X) крутящий момент серводвигателя | 8,34 Нм (ЯСКАВАЙ), 7,5 Нм (ГКС/Канеди | ||
| Тип охлаждающего насоса | AYB-20 0.115KW | ||
| Суммарная мощность | 15KW | ||
| Размер машины (Д х Ш х В) | 2170 мм х 1700 мм х 1850 мм | 2400 мм х 1900 мм х 2100 мм | |
| Вес | 2800 кг | 3000Кг | |
SOUTH lathe является профессиональным производителем станков с ЧПУ, токарно-фрезерных комбинированных станков для сверления, нарезания резьбы и резьбы.
