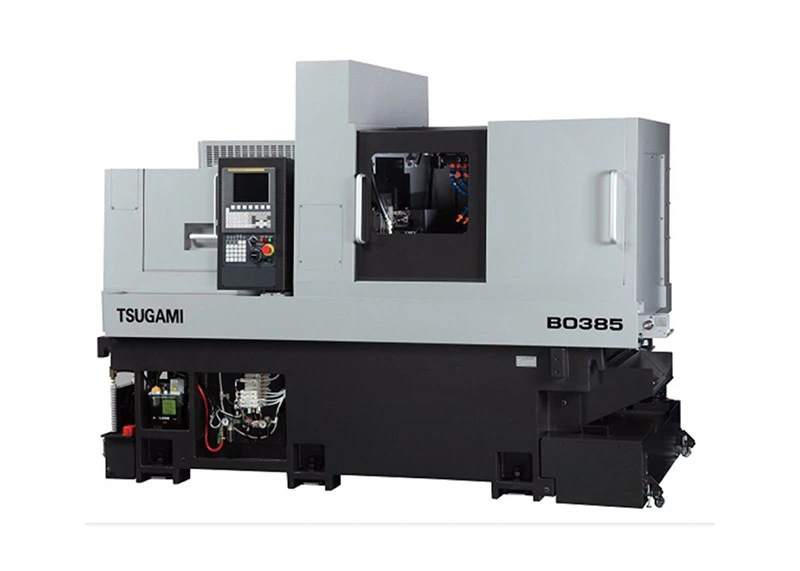

5-осевой токарный станок с ЧПУ швейцарского типа с держателем инструмента B0385-III

Большие возможности обработки до φ38 мм. Стандартное программное обеспечение автоматического программирования может оптимизировать траекторию инструмента, чтобы время смены инструмента было кратчайшим.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Введение

    5-осевой токарный станок с ЧПУ швейцарского типа

    ● Возможна одновременная обработка. Одновременная обработка главным и задним шпинделями обеспечивает высокую производительность. Уникальный «двойной шпиндель» TSUGAMI позволяет выполнять тяжелую обработку и сокращает остаточную длину. Двойной шпиндель обеспечивает тяжелую обработку и повышает производительность.

    ● Дополнительный тип направляющей втулки или тип без направляющей втулки выбирается в зависимости от обрабатываемой детали. Можно переключаться между типом направляющей втулки и типом без направляющей втулки, чтобы можно было выбрать наиболее подходящую операцию для длины заготовки. Направляющая -Безвтулочный тип не требует шлифованного стержня, что обеспечивает высокую скорость и высокую точность обработки холоднотянутых стержней.


    IMG_7093
    IMG_7093
    Front & back simultaneous machining
    Передняя часть & задняя одновременная обработка

    характеристика

    5-осевой токарный станок с ЧПУ швейцарского типа с держателем инструмента B0385-III 6
    01
    Большая возможность обработки до φ38 мм. Стандартное программное обеспечение автоматического программирования может оптимизировать траекторию инструмента, чтобы время смены инструмента было кратчайшим.
    5-осевой токарный станок с ЧПУ швейцарского типа с держателем инструмента B0385-III 7
    02
    Использование водорастворимой СОЖ исключает риск возгорания и выделяет меньше маслянистого дыма даже при тяжелой обработке.
    5-осевой токарный станок с ЧПУ швейцарского типа с держателем инструмента B0385-III 8
    03
    Короткая остаточная длина (остаточная длина = 150 мм + длина заготовки). Обработка с перекрытием главным и задним шпинделями обеспечивает высокую производительность.

    Основная спецификация

    Модель B0385-III
    Производительность машины,
    Диапазон обработки
    Диаметр рабочего прутка Ø8~Ø38 мм
    Макс. Диаметр патрона заднего шпинделя Ø38 мм
    Макс. длина обработки 330 мм - электрическая втулка с прямым приводом * 1;
    70 мм — направляющая втулка меньше*1
    Диаметр отверстия главного шпинделя Ø43,6 мм
    Диаметр отверстия заднего шпинделя Ø39мм
    Макс. Диаметр сверления главного шпинделя  Ø13мм
    Макс. Диаметр резьбы главного шпинделя M12
    Макс. Диаметр сверления заднего шпинделя Ø12мм
    Макс. Диаметр резьбы заднего шпинделя M12
    Макс. Шпиндель глубокого сверления  диаметр Ø10 мм*1
    Макс. Диаметр сверления шпинделя инструмента Ø10м- передняя стойка для инструмента
    / Задняя стойка для инструмента*1/задняя стойка для инструмента*2
    Макс.инструмент  диаметр резьбы шпинделя M8- передняя стойка для инструмента/
    Задняя стойка для инструмента*1/задняя стойка для инструмента*2
    Макс. Диаметр долбежной фрезы шпинделя инструмента Ø45 мм( передний пост для инструментов)
    Машина Скорость главного шпинделя 200–6000 об/мин (номинальная скорость 5000 об/мин)*3
    Скорость заднего шпинделя 200-7000 об/мин (номинальная скорость 5000 об/мин)*3
    Скорость поворотной направляющей втулки 200-6000 об/мин (номинальная скорость 5000 об/мин)*1*3
    Скорость шпинделя инструмента 200–6000 об/мин (номинальная скорость 4800 об/мин)*3
    Общая емкость хранения инструментов (Стандартная/Макс. : Вариант) 31
    Размер инструмента 16x16 мм, 20x20 мм (только отрезанный)
    Скорость быстрого перемещения 32 м/мин ( X1,Y1,Z1:24м/мин)
    Управляемая ось (линейные оси) 5-осевой
    Преобразование скорости двигателя Главный шпиндель 7.5/11 кВт
    Задний шпиндель 3.7/5.5 кВт
    Ось Y2: 0,5 кВт; X1, Y1, Z1, X2, Z2: 0,75 кВт
    Крестовое сверло Передняя стойка инструмента: 1,0 кВт;
    Задний инструментальный пост: 1,4 кВт*1
    Задняя стойка для инструмента: 1,4 кВт*2
    Насос охлаждающей жидкости 0.4 KW
    Смазочный масляный насос 3W
    Блок питания и другие Вес нетто 4950 кг
     Требования к источнику питания 22.4 ква
    Требования к сжатому воздуху 0,4 МПа или выше
    Скорость выпуска воздуха 100 нл/мин
    Емкость бака охлаждающей жидкости 190 L
    Ширина х глубина х высота 2819×1795×2050 мм

    Примечание *1: Опция.

    Примечание *2: Опция только для 5-осевого станка.

    Примечание *3: При превышении нормальной скорости не используйте ее в течение длительного времени.

    Примечание *4:  При установке силовой головки сбоку заднего вала максимальная скорость заднего шпинделя ограничивается 8000 об/мин.
