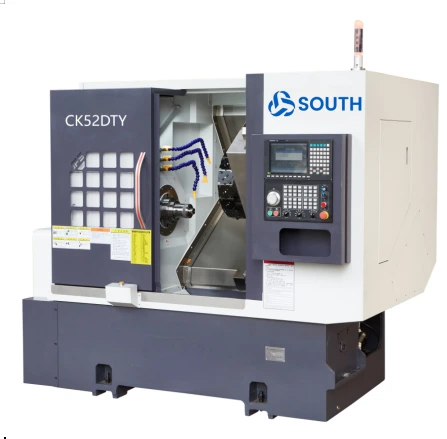

Máquina de torno CNC com torre elétrica Sauter com cabeçote móvel CK52DTY
1 Balançar sobre o diâmetro do torno 7 0 0milímetros
2 máx. girando comprimento 5 2 0milímetros
3 Um Peça fundição base E inclinado cama manter Bom estábulo máquina Desempenho
4 Fuso calibre 6 6milímetros
5.0
gostar
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Por favor, preencha o formulário abaixo para solicitar uma cotação ou solicitar mais informações sobre nós. Por favor, seja o mais detalhado possível em sua mensagem, e entraremos em contato o mais breve possível com uma resposta. Estamos prontos para começar a trabalhar em seu novo projeto, entre em contato agora para começar.
Introdução
● SYNTEC Taiwan 22T B Controlador
● Adoção O monolítico unidos L Estrutura De torno cama
● 3 Pode processar aço inoxidável, liga de titânio, materiais de liga de alta temperatura
● 4 O máquina Tem Bom Desempenho alto precisão, baixo barulho, Novo estilo, etc
01
Alimentador totalmente automático (alimentação servo)
02
Mão automática de recebimento de material + correia transportadora
03
Transportador de cavacos de placa de corrente.
Especificação principal
| Modelo de torno | CK52DTY | |
| Capacidade de usinagem | máx. diâmetro de balanço. sobre torno | ø700milímetros |
| máx. comprimento de giro | 520milímetros | |
| Diâmetro máximo do material da barra | ø55 | |
| Fuso | Modelo de fuso | A2-6 |
| Diâmetro do furo do fuso | ø66milímetros | |
| máx. Velocidade do fuso | máx.4200 r/min | |
| Configurando a velocidade do fuso | 1-3500rpm | |
| Alimentação do eixo X/Z/Y | Curso máximo do eixo X | 250milímetros |
| Curso máximo do eixo Z | 500milímetros | |
| Curso máximo do eixo Y | 550 milímetros | |
| Eixo X/Z/Y máx. velocidade de viagem rápida | 24/24/14m/min | |
| Parafuso de grau C3 do eixo X/Z/Y | 40milímetros | |
| Trilho linear de nível P4 do rolo do eixo X | 35/45/35 mm Alonga o controle deslizante, aumenta a carga e aumenta a rigidez | |
| Ferramentas de torre | Modelo de torre elétrica ( tipo de condução direta ) | BMT55 |
| Modelo de torre elétrica (tipo de acionamento direto) | ER25/32 | |
| Dimensão de ferramentas estáticas | 25x25 milímetros | |
| Ferramentas chatas | ø32/40 | |
| Motor | Potência do motor principal | SYNTEC 11kw |
| Torque do motor do fuso | Avaliado em 72 N.M | |
| Velocidade máxima do motor de potência da torre | 6000( settubg 4500)rmin | |
| Potência do motor do eixo X/Y/Z |
SYNTEC3.1KW ou YASKAWAI2.9KW
| |
| Torque do motor do eixo X/YZ | YASKAWAI 18.6N.M ou SYNTEC 18N.M | |
| Potência/torque do motor da cabeça motorizada da torre | SYNTEC 3.1KW/15N.M | |
| Ferramenta de torre troca de potência/torque do motor | SYNTEC1.0KW/3 N.M | |
| Velocidade máxima do motor de potência da torre | 6000(conjuntog4000)r/min | |
| Motor de potência do motor principal | 3.1KW/15N.M | |
Contraponto | Viagem do cabeçote móvel | 520milímetros |
| Curso máximo da unidade hidráulica do cabeçote móvel | 100milímetros | |
| Tailstock dedal cônico | Morse#5 | |
| Distância entre o dedal e o mandril | 690milímetros | |
Outros itens |
dispositivo de freio de posicionamento do eixo
|
Hidráulico
|
| Grau de inclinação da cama | 15 Graus | |
| Máquina C x L x A | 2500 x1680 x 1900 milímetros | |
| Peso líquido da máquina | 5000 kg | |
| Cavalo total | 20 KW | |
| consumo médio de energia | 3kw/h | |
Especificação de precisão da máquina
| Principais itens de inspeção | Método de detecção | padrão de fábrica |
| Excentricidade radial do fuso | Detectar excentricidade do cone externo | 0.0025 |
| Posição de repetição do eixo X | Detecte o posicionamento repetido do eixo X. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido. | 0.0025 |
| Posição de repetição do eixo Z | Detecte posicionamento repetido no eixo Z. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido. | 0.0025 |
|
Posição de repetição do eixo Y
|
Detecte posicionamento repetido no eixo Y. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido.
| 0.004 |
| Excentricidade de fixação da cabeça motorizada | Batida de cone | 0.004 |
| Caso o cliente queira testar a precisão ISO ou VD1 do eixo X/Z/Y, isso deverá ser determinado no momento da redação do contrato. O cliente deverá testar este item no mesmo momento da aceitação inicial da South Factory. | ||
Acessórios padrão de configuração
| Nome | Especificação | Marca |
| Controlador NC | SYNTEC 22 TB, painel de cristal de 10,4 polegadas | Taiwan SYNTEC |
| Servo driver do eixo X/Y/Z | Configuração padrão SYNTEC.3.1KW (opcional: YASKAWAI 2,9kw), motor do eixo X com freio | China |
| Motor de cabeça motorizada | Padrão: motor SYSKAWAL | China |
| Parafuso do eixo X/Y/Z | Parafuso de retificação de futuros de grau C3 com porca dupla. Uma extremidade tem rosca cega. | PMI de Taiwan ou Hiwin |
| Modo de guilda linear no eixo X/Y/Z | Trilho linear de rolo de nível P | Taiwan HIWIN OU PMI |
| Fuso | Padrão, Taiwan POSA | POSA de Taiwan |
| Motor de fuso | SYNTEC Torque de 11 kW 72 N.m | SYNTEC Taiwan |
| Torre motorizada | Alemanha SAUTER | Feito na China |
| Motor de potência da torre | Motor refrigerado a água | SYNTEC Taiwan |
| Motor de troca de ferramenta da torre | SYNTEC Taiwan | SYNTEC Taiwan |
| Freio do eixo | O eixo principal está equipado com um freio a disco hidráulico de 4 cilindros para aumentar a força de frenagem | Feito na china |
| Indexação de loop totalmente fechado | O fuso está equipado com Taiwan SYNTEC codificador de anel magnético | SYNTEC Taiwan |
| Cilindro rotativo | Cilindro rotativo de alta velocidade | Taiwan |
| Contraponto | Trilho guia em cauda de andorinha, pino ejetor hidráulico | Feito na China |
| Base de fundição de uma peça | A cama e a base são todas feitas de areia resinosa e fundidas numa só peça, sem adição de cimento. O método de remoção de tensão interna do ferro fundido é completamente vibrado/totalmente recozido/isolado/envelhecido e, em seguida, colocado por um período de tempo após o acabamento e então testado para passar no teste. | Feito na china |
| Lubrificação | Bomba de óleo lubrificante da marca Japan Valley (joint venture) | Fabricado na China Foshan |
| Unidade hidráulica | Estação hidráulica Guangzhou ZhanPing | Feito na China |
| Tampa metálica da máquina | A tampa externa é feita de placa fria de 2 mm de espessura padrão nacional | Feito na China |
| Válvula de sopro de processamento | Instale 2 válvulas solenóides Air TAC para preparar o sopro de ar. O sistema controla o sopro de ar para realizar a função de sopro de ar de processamento. | Taiwan |
| Resfriamento da caixa de distribuição elétrica | Use tubos de cobre (duráveis) para instalar trocas de calor de meios de transferência de calor ecologicamente corretos para resfriar a circulação na caixa elétrica e mantê-la limpa. | Feito na China |
| Resfriamento da caixa de distribuição elétrica | Use tubos de cobre (duráveis) para instalar trocas de calor de meios de transferência de calor ecologicamente corretos para resfriar a circulação na caixa elétrica e mantê-la limpa. |
Feito na China
|
| Componentes elétricos | Componentes elétricos Schneider | Feito na China |
| cabo de energia | Cabo de 5 metros, resistência a altas temperaturas, resistência ao desgaste e resistência à corrosão | Feito na china |
| Bomba de resfriamento | Potência da bomba de água 370w ejeção do painel de parede do eixo da bomba de água de alta pressão | Feito na China |
| Bombas de alta pressão | Separe parte do gás e do líquido (ou óleo) na névoa | JFS |
Acessórios padrão com máquina
| Item | Nome | Especificação | Quantidade | Observação |
| 1 | Porta-ferramentas de esmalte | ø25/32/45 | 3PCS | |
| 2 | Suporte de ferramenta quadrado com diâmetro externo (incluindo bloco de pressão) | 25 x 25 | 4 peças | |
| 3 | Porta-ferramentas de extremidade quadrada (incluindo bloco de pressão) | 25 x 25 | 1 peças | |
| 4 | 0° porta-ferramentas de cabeça elétrica | Velocidade máxima padrão ≤ 4000 rpm | 1 peças | |
| 5 | 90 ° porta-ferramentas de cabeça elétrica | Velocidade máxima padrão ≤ 4000 rpm | 1peças | |
| 6 | 0° porta-ferramentas de cabeça elétrica | Alta superfície de qualidade velocidade máxima ≤ 6 000 rpm | 1peças | |
| 7 | 90 ° porta-ferramentas de cabeça elétrica | 1peças | ||
| 8 | Ferro de colchão para máquina | 4 Conjuntos | ||
| 9 | Interruptor de pé | 1PCS | ||
| 10 | Pinça ER da cabeça motorizada | | 1 definir | |
| 11 | Chave de cabeça elétrica | | 2peças | Escolha um de acordo com o cabeçote motorizado |
| 12 | chave Allen | 1 definir |
Dados técnicos com a máquina
| item | Nome | Especificação | quantidade | observação |
| 1 | Manutenção e reparo de máquinas-ferramenta manual | Incluindo código M, código G, diagrama de circuito | 1definir | |
| 2 | Manual do usuário SYNTEC | Ｕdisco | 1 peças | na caixa de acessórios |
| 3 | Manual do usuário da torre | 1definir | na caixa de acessórios | |
| 4 | Manual do usuário do driver servo | 1definir | na caixa de acessórios |
