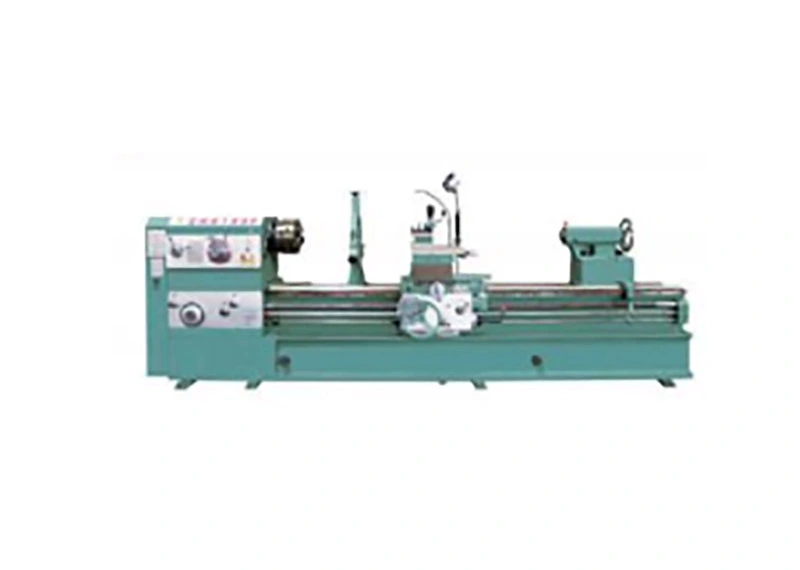

Torno manual para venda, máquina de torno de sela 950mm giratório sobre a cama 95F/110F/125F

É usado principalmente para girar o círculo externo, o círculo interno, a face final, o cone e o canal de várias peças, bem como roscas métricas, roscas em polegadas, roscas de módulo e roscas de passo radial. O torno de sela é uma variante do torno horizontal e é adequado para processar peças de disco de maior diâmetro. O torno possui uma ampla faixa de trabalho, alta velocidade de rotação e forte rigidez. É adequado para corte potente e de alta velocidade de vários metais ferrosos e não ferrosos usando metal duro.

investigação

Escreva uma crítica

Introdução

● Balançar sobre a cama 950 mm, 1100 mm, 1250 mm

● Diâmetro máximo de usinagem no porta-ferramentas 630 mm, 792 mm, 940 mm

● Diâmetro máximo de giro do transportador 1330mm.1480mm,1630mm

● máx. Comprimento de usinagem do cabeçote móvel 3m,4m,5m

● Diâmetro do furo do eixo 105mm

1 (5)

característica

Torno manual para venda, máquina de torno de sela 950mm giratório sobre a cama 95F/110F/125F 3

O caminho da guilda na cama para arnês acima de HRC52 graus, é usinado com acabamento em retificadora CNC de alta precisão, a base e a base da máquina são usinadas com acabamento de alta precisão

Torno manual para venda, máquina de torno de sela 950mm giratório sobre a cama 95F/110F/125F 4

A caixa do fuso e a base da máquina e assim por diante são usinadas pelo centro de usinagem CNC da Espanha, mantendo a alta precisão

A engrenagem da correia é usinada por uma retificadora de engrenagens CNC e testada por ruído. Menor ruído e alta precisão para a engrenagem

Especificação principal

Especificação modelo		95F	110F	125F
Balançar sobre a cama		950milímetros	1100milímetros	1250milímetros
Diâmetro máximo de usinagem no porta-ferramentas		630milímetros	790milímetros	940milímetros
Diâmetro máximo de giro do transportador		1330milímetros	1480milímetros	1630milímetros
Comprimento máximo de usinagem do cabeçote móvel		3m,4m,5m
Largura da cobertura do Guild Way na cama		550milímetros
Comprimento máximo de usinagem com placa de transição		490milímetros
Diâmetro do furo do fuso		105milímetros
Conicidade do furo do fuso		1:20
Taxa de velocidades		18 Grau
Faixa de velocidade do fuso		6-800r/min
Taxa de avanço (eixo z/eixo x)		64modelos
Faixa de avanço do eixo Z		0,1-1,52 mm/r 1:6, 1,6-24 mm/r 16:1
Pequeno taxa de alimentação		0,05-12,15 mm/r
Taxa de avanço no eixo X		0,5 vezes a taxa de avanço do eixo Z
Rosca de parafuso esférico		12milímetros
Passos métricos de threads		1-240mm 50 modelos
Passos em polegadas das roscas		14-1/em 26 modelos
Passos do módulo de threads		Modelos 530 de 0,5-120 mm
Diâmetro das roscas arremessos		28-1/em 24 modelos
Altura do centro do fuso até o lado do suporte		36milímetros
Curso máximo do deslizamento transversal no eixo X		500milímetros	575milímetros	650milímetros
Curso máximo do slide transversal superior		200milímetros
Faixa de deslocamento do slide transversal superior		±90°
Capacidade máxima de corte (Pz)		1900N
Capacidade máxima de corte (Px)		7840N
Dimensões da ferramenta		32mm x 32mm
Diâmetro da manga do cabeçote móvel		100milímetros
Curso máximo do contraponto		250milímetros
Conicidade da manga do contraponto		M6
Conicidade do contraponto		M5
Curso máximo do contraponto no eixo X		±15 mm
Potência do motor principal		Y160M-4-B 11 kW 1450 r/min
Modelo de correia de transmissão principal & especificação		4-B86:	4-B92”	4-B98”
Dimensão total (C x L x A)	Modelo de 3000 mm	4.965 mm x 1.300 mm x 1.440 mm
	Modelo de 4000 mm	5965 mm x 130 mm x 1440 mm
	Modelo de 5000 mm	6.965 mm x 1.300 mm x 1.440 mm
Peso líquido
