Torno suíço especial de 5 eixos para usinagem de micro peças B075-III
Desempenho principal:
1. Diâmetro de estoque da barra de trabalho: ø1~ø7 milímetros
2. Diâmetro do furo do fuso principal: ø 1 0 milímetros
3. Velocidade do fuso principal : 200~1 5 , 000 r/ min
4. Torno CNC tipo suíço de 5 eixos
5.0
gostar
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Por favor, preencha o formulário abaixo para solicitar uma cotação ou solicitar mais informações sobre nós. Por favor, seja o mais detalhado possível em sua mensagem, e entraremos em contato o mais breve possível com uma resposta. Estamos prontos para começar a trabalhar em seu novo projeto, entre em contato agora para começar.
Introdução
1. Torno suíço especializado para miniaturizar peças relacionadas a TI de micro precisão.φ1 Para φ7 ｍｍ).
2. Os interruptores são substituídos pelo excelente mecanismo de operação do mandril do Tsugami, que possui excelentes características de resposta e equilíbrio. Isto contribui para melhorar a circularidade na usinagem de alta velocidade. Os rolamentos de esferas de cerâmica contribuem para a melhoria da rugosidade da superfície do acabamento superficial estável e da vida útil da ferramenta na usinagem de alta velocidade. A folga da bucha guia pode ser ajustada no lado da zona de ferramentas. (Bucha guia estacionária)
3. O coletor de trabalho ideal para micro peças de trabalho que pode ser descarregado tanto do lado traseiro do fuso quanto do lado de corte é equipado como padrão.
4.Usando o eixo principal do elétrico, a velocidade máxima do eixo principal é de 15.000 r/min.
5.Aplicar porta-ferramentas opostos para reduzir a distância móvel da ferramenta, o menor tempo para atingir a pontuação da ferramenta.
Máquinas básicas proporcionam lucros máximos com investimento mínimo

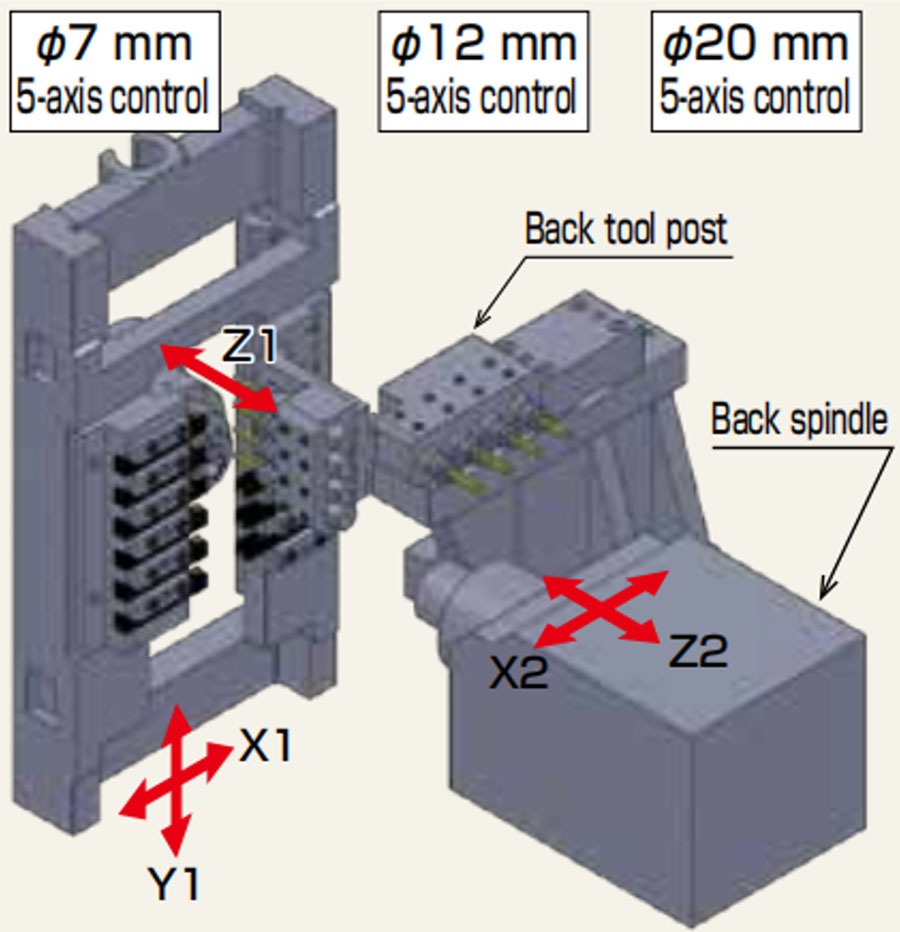

øControle de 5 eixos de 1-7mm
| Frente & usinagem simultânea traseira | ○ | |
| Fuso traseiro | ○ | |
| Ferramenta rotativa cruzada | Opção | |
| Ferramenta rotativa traseira | Opção | |
| Kit sem bucha-guia | Opção | |
| Bucha guia de acionamento direto | Opção | |
| Eixo C | Opção | |
| Torneira rígida cruzada | Opção | |
| Batida rígida nas costas | Opção | |
| Número de ferramentas | ||
| Capacidade de armazenamento de ferramentas OD | 9 | |
| Rotativo cruzado | Opção | |
| Frente | Fixo | 4 |
| Rotativo | — | |
| Voltar | Fixo | 8, Opção (6) |
| Rotativo | Opção 2) | |
| Capacidade total de armazenamento de ferramentas | 21 | |

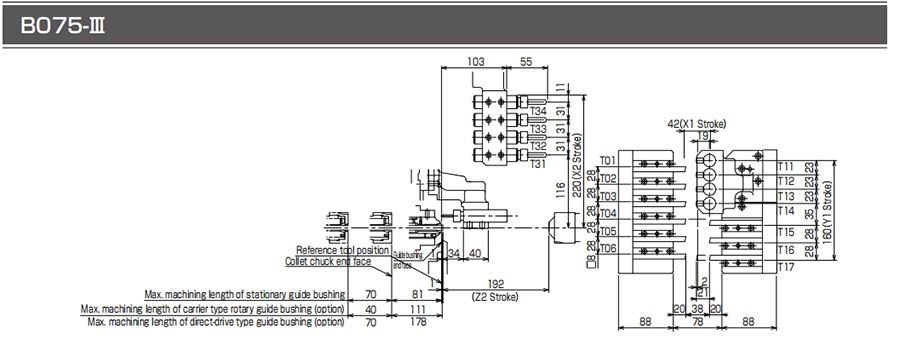

Zona de ferramentas

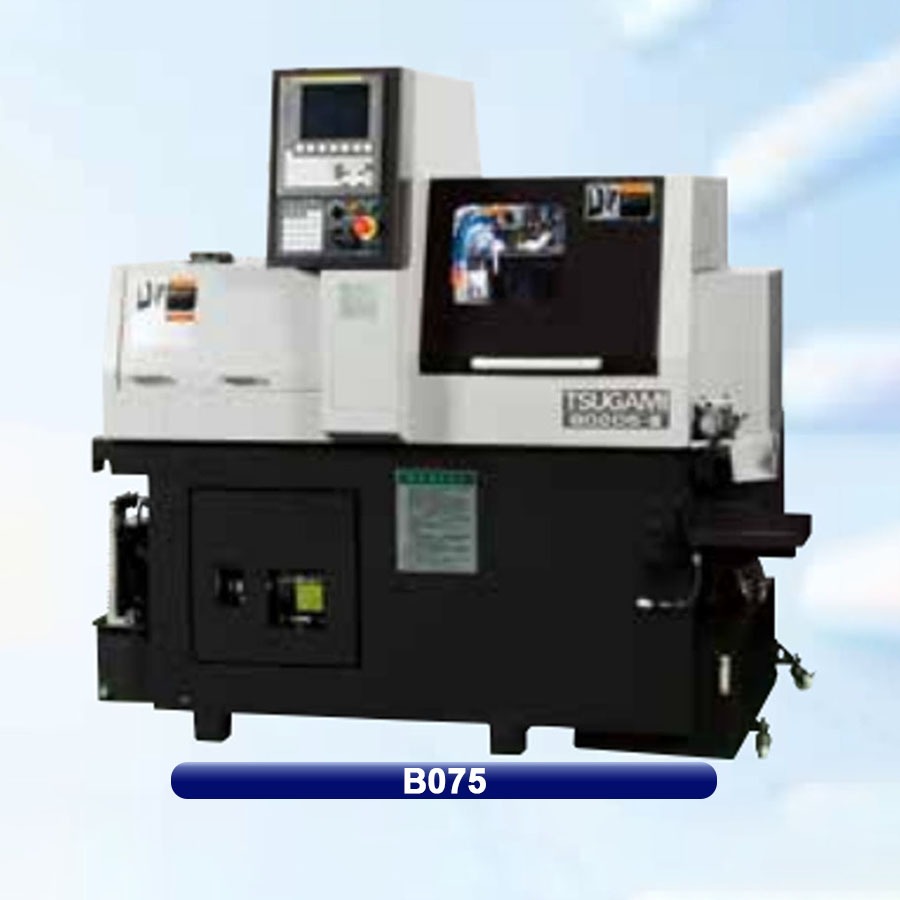

Aparências

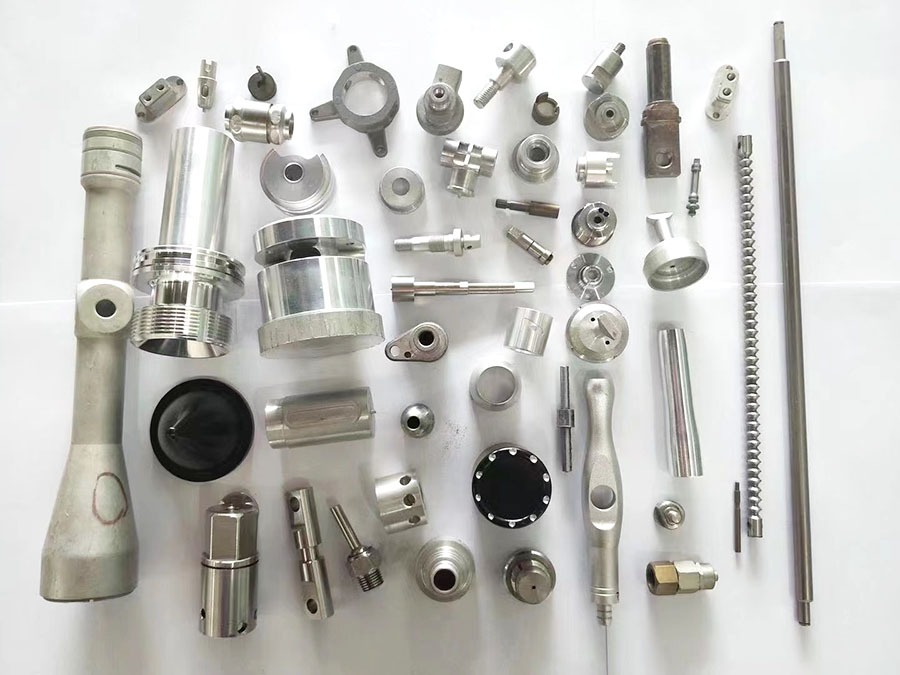

Peças de usinagem CNC
Colete mandris e buchas guia para Tsugami’especificação padrão
| B075-III | ||
| Mandril de pinça do fuso principal | 2601-1132 | |
| Mandril de pinça do eixo traseiro | 2601-1132 | |
| Bucha guia | Tipo de operadora | 2621-1132 |
| Tipo de acionamento direto | 2621-1132 | |

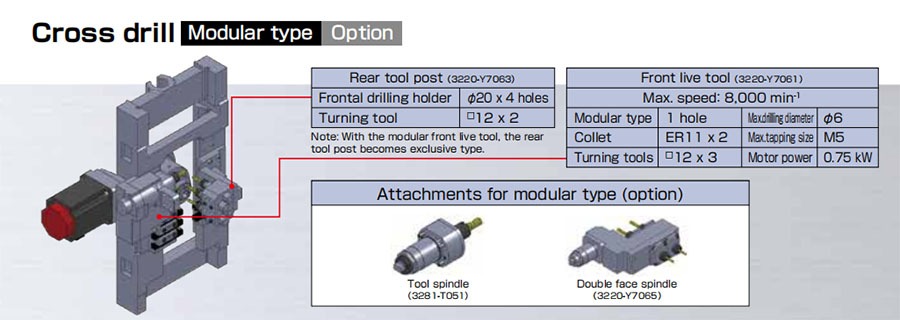

Seleção de ferramenta acionada (opção)
| B075-III | |||||
| Broca cruzada | 2 fusos paralelos (broca cruzada: 2, giro (dianteiro): 3, giro (traseiro): 3, suporte de perfuração frontal:ø20 x 4) | 3270-Y030 | |||
| 2 fusos deslocados (broca cruzada: 2, giro (dianteiro): 3, giro (traseiro): 3, suporte de perfuração frontal:ø20 x 4) | 3270-Y040 | ||||
| 3 fusos (broca cruzada: 3, giro (dianteiro): 2, giro (traseiro): 3, suporte de perfuração frontal:ø20 x 4) | 3270-Y050 | ||||
| 4 fusos (broca cruzada: 4, giro (dianteiro): 2, giro (traseiro): 3, suporte de perfuração frontal:ø20 x 4) | 3270-Y060 | ||||
| Cabeça giratória de linha | Cabeça giratória de linha | (Giro (Frente): 2, Giro (Traseiro): 4, Suporte de perfuração frontal:-) | — | ||
| Cruz: um fuso | — | ||||
| Ferramenta frontal ativa | Ferramentas elétricas frontais: 3 (tipo modular: 1) | 3270-Y310 | |||
| Fuso da ferramenta | Em conjunto com ferramentas traseiras ao vivo (3220-Y7060) | 3281-T051 | |||
| Eixo dupla face | 3220-Y7065 | ||||
| Voltar ferramentas ao vivo | Ferramenta acionada na coluna traseira da ferramenta (tipo modular: 2 furos) | — | |||
| Eixo dupla face | Em conjunto com ferramentas back live (3220-Y7070) | — | |||
| Adaptador de ferramenta traseira | — | ||||
| Fuso da ferramenta cruzada traseira | — | ||||
| Ferramentas fixas | 2 ferramentas | — | |||
| Poste de ferramenta do eixo Y2 | Ferramentas ao vivo | Frente: 2/cruz : 2 | — | ||
| Porta-brocas fixos | 4 ferramentas | — | |||
Especificação principal
| Modelo | B075-III | |
| Capacidade da máquina | Diâmetro de estoque da barra de trabalho | ø1~ø7 milímetros |
| máx. comprimento de usinagem | 70 mm (40 mm (bucha de guia rotativa tipo transportador) / 70 mm (bucha de guia rotativa de acionamento direto) | |
| máx. Diâmetro de perfuração do fuso principal | ø4milímetros | |
| máx. Diâmetro de rosqueamento do fuso principal | M4 x 0,7 mm | |
| máx. Diâmetro de mandril do fuso traseiro | ø7milímetros | |
| máx. Diâmetro de perfuração do fuso traseiro | ø4milímetros | |
| máx. Diâmetro de rosqueamento do fuso traseiro | M4 x 0,7 mm | |
| máx. Diâmetro de perfuração transversal | ø4milímetros | |
| máx. Diâmetro de rosqueamento cruzado | M4 x 0,7 mm (Opção) | |
| máx. Cortador de ranhura do eixo da ferramenta dia. | ø25mm(Opção) | |
| máx. Diâmetro de perfuração traseira | ø4milímetros | |
| máx. Diâmetro de rosqueamento traseiro | M4 x 0,7 mm | |
| Habilidade mecânica | Velocidade do fuso principal | 200-15.000 rpm |
| Velocidade do fuso traseiro | 200 a 12.000 r/min | |
| Velocidade da bucha guia rotativa | Tipo transportador de 200 a 8.000 r/min / acionamento direto de 200-12.000 r/min | |
| Velocidade do fuso da ferramenta | 200 a 8.000 r/min (opção)*3 (velocidade nominal 7.000 r/min) | |
| Capacidade total de armazenamento de ferramentas (Padrão / Máx. : Opção) | 21 | |
| Tamanho da ferramenta | 8mm x 8mm x 85mm | |
| Taxa de deslocamento rápido | 32m/min (X 1:24m/min) | |
| Eixo controlado (eixos lineares) | 5 eixos | |
| Velocidade do motor | Fuso principal | 1.1/1.5 KW |
| Fuso traseiro | 2.2/3.7kw | |
| Eixo | 0.5 KW (X1, X2, Y1, Z1, Z2) | |
| Broca cruzada | 1,0 kW (opção) | |
| Bomba de refrigeração | 0.25 KW | |
| Bomba de óleo lubrificante | 3 W | |
| Fonte de alimentação e outros | Peso líquido | 1850 kg |
| Requisito de fonte de energia | 10 kva | |
| Requisito de ar comprimido | 0,4 MPa ou superior | |
| Taxa de descarga de ar | 50 NL/min | |
| Capacidade do tanque de refrigerante | 120 L | |

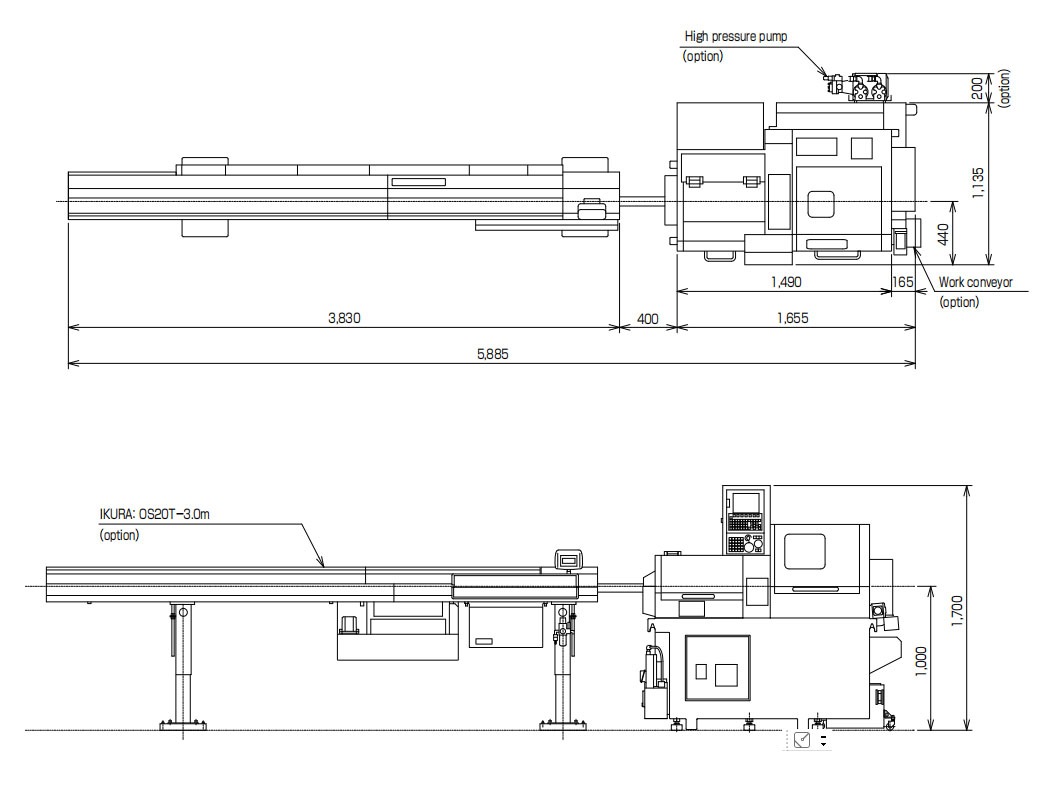

| Largura x profundidade x altura | 2125 x 1135 x 1700 | |
Especificações NC
| item | B075-III |
| Unidade NC | FANUC 0i-TD |
| Eixos controlados | X1, Z1, Y1,X2,Z2 |
| Menor incremento de entrada | 0,001 mm (X de diâmetro) (BO75III:0,0001 mm) |
| Menor incremento de comando | X: 0,0005 mm, outros eixos: 0,001 mm (BO075III: 0,00005 mm, outros eixos: 00001 mm) |
| Valor máximo programável | ±8 dígitos |
| Método de interpolação | Linear, circular |
| Taxa de alimentação | 1 a 6.000 mm/min |
| Substituição da taxa de avanço | 0 a 150% em incrementos de 10% |
| Habitar | G04 0 a 99999.99 |
| Comando ABS/INC | X,Y,Z: absoluto, U, V, W: incremental |
| Pares de correção de ferramentas | Principal: 64, traseiro 64 (apenas BO73-III, BO123-III, BO203-III principal) |
| LCD / MDI | LCD colorido de 8,4 polegadas |
| Idioma de exibição | Japonês / Inglês |
| Tamanho de armazenamento do programa de peça | 1Mbyte (equivalente a 2560m de comprimento de fita)*soma dos NCs do fuso principal e traseiro |
| Programas registráveis | 800 * soma dos NCs do fuso principal e traseiro |
| Função diversa | Dígitos M5 |
| Função do fuso | S5 dígitos |
| Função da ferramenta | Dígitos T4 |
Acessórios padrão
| item | B075-III |
| Sistema de programação automática | ○ |
| Compensação de altura da ferramenta | ○ |
| Contador de vida útil da ferramenta | ○ |
| Tela de manutenção periódica | ○ |
| Adaptador do fuso principal | ○ |
| Adaptador de eixo traseiro | ○ |
| Adaptador de bucha guia | ー(padrão B075-III) |
| Intertravamento de porta | ○ |
| Detector de nível de refrigerante | ○ |
| Unidade de resfriamento de fuso | ○ |
| Ferramentas padrão | ○ |
| Grampos de trânsito | ○ |
| Suporte de broca de 4 furos | ○ |
| Bico de refrigeração retrátil | ○ |
| Desligamento automático de energia | ○ |
| Poste de ferramenta frontal: furadeira cruzada de 4 fusos | ー |
| Suporte para broca de furo profundo（ φ25milímetros×2) | ー |
| Função de corte automático/Função de faceamento automático | ○ |
| Purga de ar do fuso principal/fuso traseiro | ー |
| Purga de ar de perfuração cruzada | ー |
| Freio do fuso principal | ー |
| Controle do eixo C para fusos principais/traseiros | ー |
| Porta-brocas (cabeça única) | ○（7） |
| Suporte de broca de cabeça dupla (suporte de broca ajustável) | ○（1） |
| Luz de iluminação | ○ |
Acessórios padrão NC
| Item | B075-III |
| Função de perseguição | ○ |
| Corte contínuo de rosca | ○ |
| Gerador de pulso manual | ○ |
| Interface de entrada/saída de cartão de memória | ○ |
| Edição em segundo plano | ○ |
| Tempo de execução & exibição do número das peças | ○ |
| Macro personalizada | ○ |
| Controle constante de velocidade de superfície | ○ |
| Controle síncrono do fuso (rotação/fase/rastreamento) | ○ |
| Conjunto de geometria/desgaste da ferramenta | ○ |
| Entrada de dados programável | ○ |
| Chanfrar & canto R | ○ |
| Compensação do raio da ponta da ferramenta | ○ |
| ＨＲＶ controle | ○ |
| Ciclo repetitivo múltiplo | ○ |
| Edição estendida do programa | ○ |
| Ciclo fixo de perfuração | ○ |
| Macho rígido (fuso principal, fuso traseiro) | ○ |
| Detecção de flutuação de velocidade do fuso | ○ |
| Detecção de corte (tipo diferencial de velocidade) | ○ |
| Função de retraço manual da alça | ー |
| Verificação de curso armazenado 2,3 | ー |
| Tamanho de armazenamento do programa de peça | 1Mbyte (soma dos NCs do fuso principal e traseiro) |
| Programas registráveis | 800 (soma dos NCs do fuso principal e traseiro) |
Opções
| Não. | Item | B075-III | |
| Bucha guia | Bucha guia estacionária | Padrão | |
| Bucha guia rotativa tipo transportador | ○ | ||
| Bucha guia de acionamento direto | ○＊6 | ||
| Kit sem bucha-guia | ー | ||
| Sistema de função avançada | Controle do eixo C do fuso principal | ○ | |
| Controle do eixo C do fuso traseiro (o freio é opcional) | ○＊7 | ||
| Fuso 1° índice | ○ | ||
| Fuso 15° índice | ○ | ||
| Freio do fuso principal | ○ | ||
| Fuso traseiro 15° índice | ○＊1 | ||
| Fuso traseiro 1° índice | ○＊1 | ||
| Freio do eixo traseiro | ○＊1 | ||
| Ferramenta motorizada ao lado do fuso traseiro | ー | ||
| Broca cruzada (tipo modular: 1) | ー | ||
| Furadeira cruzada de 2 fusos | ー | ||
| Furadeira cruzada de 3 fusos | ○ | ||
| Furadeira cruzada de 4 fusos | ○ | ||
| Sistema de alta precisão | 0.1 μresolução m | Padrão | |
| Controlador de temperatura do óleo refrigerante | ○ | ||
| Interruptor de toque do eixo X2 | ○＊3 | ||
| Ferramentas ativas (poste traseiro da ferramenta) | Tração traseira | ー | |
| Fuso da ferramenta | ー | ||
| Eixo dupla face | ー | ||
| Cabeça de perfuração angular | ー | ||
| Cabeça giratória de linha | ー | ||
| Cabeça fresadora | ー | ||
| Ferramentas ativas (postagem de ferramenta traseira) | Traseira | ○＊3 | |
| Fuso da ferramenta | ○＊3 | ||
| Fuso da ferramenta cruzada traseira | ○＊3 | ||
| Adaptador de ferramenta traseira | ○＊3 | ||
| Relacionado ao refrigerante | Coletor de névoa | ○ | |
| Unidade de bomba de alta pressão | ○ | ||
| Golpe de óleo código M | ○ | ||
| Bocal de refrigeração ONDULADO | ○ | ||
| Sistema de descarga de peças | Apanhador de trabalho | Padrão | |
| Transportador de trabalho | ○＊3 | ||
| Descarga frontal | ○＊1 | ||
| Descarga traseira | ○＊1 | ||
| Eliminação de chips | Transportador de cavacos | ○＊1 | |
| Funções de manutenção e monitoramento de máquinas | Detecção de corte (tipo interruptor de toque) | ○ | |
| Indicador de sinal | ○ | ||
| Relacionado a ferramentas | Adaptador para barra não redonda (fuso principal) | ○ | |
| Adaptador para barra não redonda (fuso traseiro) | ○＊1 | ||
| Mandril de pinça com revestimento de metal duro | ○ | ||
| Medidor de conjunto de ferramentas | ○ | ||
| Forro do fuso | ○ | ||
| Porta-brocas | Padrão | ||
| Funções NC | Tamanho de armazenamento do programa de peças 128 kbytes | ー | |
| Tamanho de armazenamento do programa de peça 256 kbytes | ー | ||
| Tamanho de armazenamento do programa de peça 512 kbytes | ー | ||
| Tamanho de armazenamento do programa de peça 1 Mbyte | ー | ||
| Expansão do número de programas registráveis #1 | Tamanho de armazenamento 64 kbyte (Programas registráveis: 120) | ー | |
| Tamanho de armazenamento 128 kbyte (programas registráveis: 250) | ー | ||
| Tamanho de armazenamento 256 kbyte (Programas registráveis: 500) | ー | ||
| Tamanho de armazenamento 512 kbyte (Programas registráveis: 1000) | ー | ||
| Programa de dimensão de desenho direto | Padrão | ||
| Corte de rosca com avanço variável | Padrão | ||
| Retração do ciclo de corte de rosca | Padrão | ||
| Interpolação de coordenadas polares | padrão*5 | ||
| Interpolação cilíndrica | padrão*5 | ||
| Idioma de exibição | ○ | ||
| Segurança e outros | Interruptor de fluxo de refrigerante | ○ | |
| Extintor de incêndio automático | ○ | ||
| Lâmpada de iluminação | Padrão | ||
| Interface do alimentador de barras | ○ | ||
| Função de retraço manual da alça | ○＊6 | ||
| Rosqueamento rígido com ferramenta motorizada | ○ | ||
| Interface de entrada/saída RS232C | ○ | ||
| Conversão polegada/métrica | ○ | ||
| Detecção de carga anormal | ○ | ||
| Correspondência para refrigerante solúvel em água | ー | ||
Data técnica:
| 1. | Manual de instruções de operação | 1 definir |
| 2. | Especificação do apêndice do sistema | 1 definir |
| 3. | Relatório de teste de qualidade | 1 definir |
| 4. | Lista de embalagem | 1 definir |

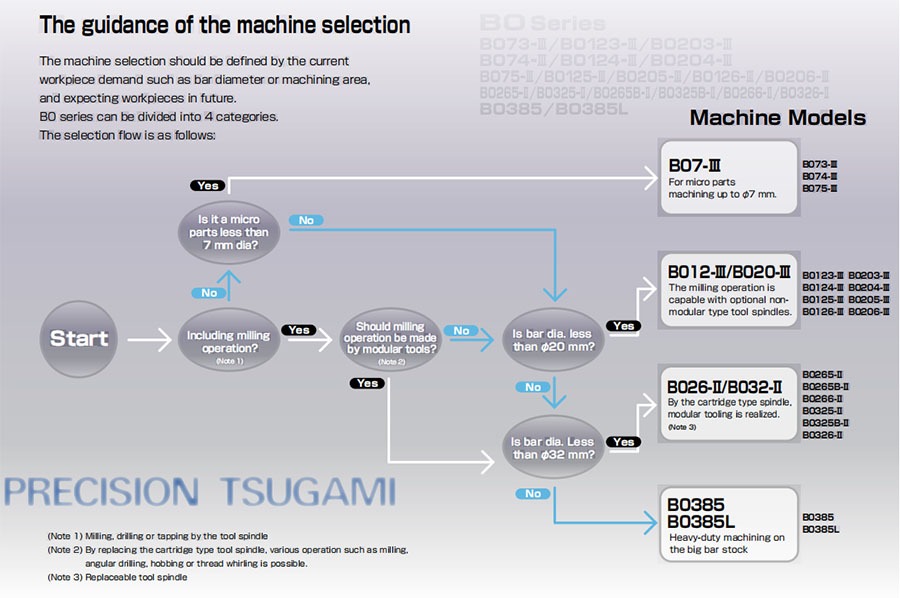

Orientação para seleção de máquinas
{{item.score}} Estrelas
{{item.pre}}%
{{item.nickname ? (item.nickname.slice(0, 2) + '*****') : item.source === 1 ? 'mall buyer' : '--'}}
{{item.comment_time}}
Review in the {{item.country}}
{{itemAttr.params_key}}: {{itemAttr.params_value}}
Entre em contato conosco
Entrar em contato conosco
Buscar a gestão empresarial moderna, buscar o primeiro atendimento ao cliente, buscar a excelência do produto. Basta deixar seu e-mail ou número de telefone no formulário de contato para que possamos enviar-lhe uma cotação gratuita para a nossa ampla gama de projetos!
O torno SOUTH é um fabricante profissional de máquinas CNC de máquinas-ferramentas combinadas de torneamento, fresamento, rosqueamento e entalhe.
Entre em contato conosco
+86 13928187729
+86 13928187729
manager@jeasoncnc.com
/
js_john@vip.163.com
No.3 Huafu Road, Bianjiaojuweihui, cidade de Ronggui, cidade de Shunde Foshan, província de Guangdong, China.
sem dados
Copyright © 2024 South Cnc Machine Tools Company Limited -
Southlathe.com
|
Mapa do site
