Torno manual giratório de 500 mm sobre sela de cama – comprimento de usinagem de 1000 mm 1
Torno manual giratório de 500 mm sobre sela de cama – comprimento de usinagem de 1000 mm 1

Torno manual giratório de 500 mm sobre sela de cama – comprimento de usinagem de 1000 mm

Desempenho principal
1. Comprimento de usinagem de até 1000 mm
2. Balançar sobre a cama com diâmetro de 500 mm
3. Balançar sobre a cama com diâmetro de 630 mm no lugar da sela
4. Base de fundição e 2 peças com base de trabalho
5. O diâmetro do furo do eixo é 82 mm
6. A redondeza não excede 0,01 mm
7. A cilindricidade não excede 100 mm
8. O comprimento da medida não excede 0,01 mm
9. A superfície (Ra) não excede 25um
10. Novo design para movimentação rápida do eixo Z.
11. A máquina tem alta precisão, baixo ruído, boa rigidez, novo estilo, etc.

    Opa ...!

    Nenhum dado de produto.

    vá para a página inicial

    CNC Sul de Guangzhou L ateu M Máquina-ferramenta Company Limited

    E exportar Empresa : ZHONGSHAN SAQIANG IMPORT AND EXPORT TRADING CO., LTD

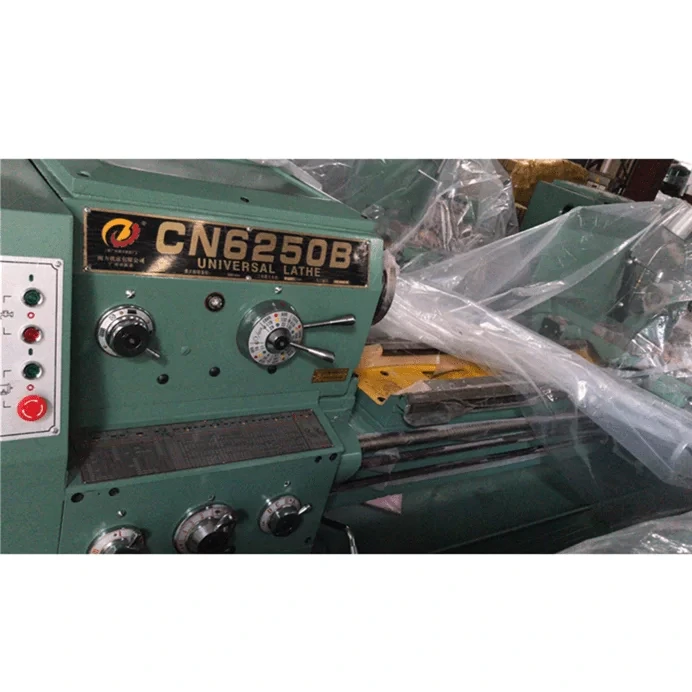

    CN6 2 50B/1 0 00 manual Torno

    500mm swing over bed saddle manual lathe –1000mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Desempenho principal
    1. Comprimento de usinagem de até 1000 mm
    2. Balançar sobre a cama com diâmetro de 500 mm
    3. Balançar sobre a cama com diâmetro de 630 mm no lugar da sela
    4. Base de fundição e 2 peças com base de trabalho
    5. O diâmetro do furo do eixo é 82 mm
    6. A redondeza não excede 0,01 mm
    7. A cilindricidade não excede 100 mm
    8. O comprimento da medida não excede 0,01 mm
    9. A superfície (Ra) não excede 25um
    10. Novo design para movimentação rápida do eixo Z.
    11. A máquina tem alta precisão, baixo ruído, boa rigidez, novo estilo, etc.

    Especificação principal

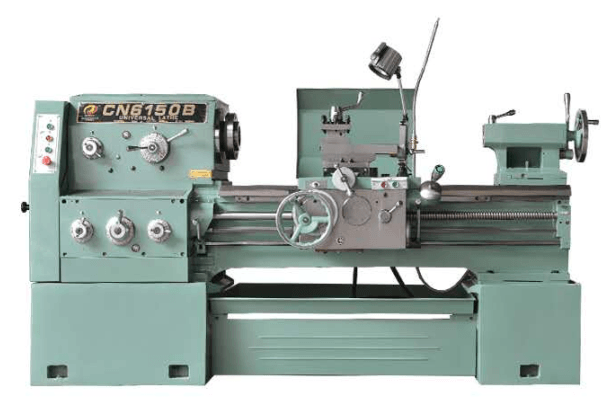

    Modelo CN6150B
    Especificação principal Altura do centro do fuso 250 milímetros
    Balançar sobre a cama 500milímetros
    máx. comprimento da peça de trabalho 1000 milímetros
    As ferramentas viajam no eixo Z 1000 milímetros
    máx. diâmetro de usinagem no porta-ferramentas 300 milímetros
    Diâmetro do material da barra 80milímetros
    Fuso Diâmetro do furo do fuso Φ82
    Conicidade do furo do fuso φ90/1:2
    Faixa de velocidade do fuso 9~1600 r/min, 24 graus para ambas as rotações
    Apoiador de ferramentas máx. Suporte de deslocamento do eixo X de ferramentas 360 milímetros
    máx. apoiador de viagens de pequenas ferramentas 145 milímetros
    precisão no eixo Z 1 mm/passo. 300 mm/r
    Precisão no eixo X 0,05mm/passo. 5 mm/r
    precisão em suporte de ferramenta pequena 0,05 mm/passo 5 mm/r
    Faixa de ângulo de rotação na torre 1°/etapa
    Altura central ao lado do apoiador Aprox-28 mm
    Dimensão da ferramenta (A x L) 25 milímetros×25 milímetros
    Taxa de avanço para o eixo Z 0,028~6,43 mm/r 93 graus
    Taxa de avanço para eixo X 0,012~2,73 mm/r grau 93
    Contraponto Conicidade da manga do contraponto MT5
    Curso máximo da manga do contraponto 150 milímetros
    Curso máximo do contraponto no eixo X ±15 milímetros
    Rosca Passos métricos de threads 0,5~224 48 notas
    Passos em polegadas das roscas 72~1/8 t/ em 48 graus
    Passos do módulo de threads 0,5~112 mm 42 graus
    Passos diametrais das roscas 56~1/4 DP 45 graus
    Motor Motor principal 7.5 KW
    Velocidade do motor principal 50Hz 1500 rpm
    Motor da bomba mais fria 90W
    Dimensão total (C x L x A) 1000 milímetros 2625×1077×1315 milímetros
    Peso líquido 2250 kg
    Cinto Especificação da correia de transmissão principal B-2260 mm

    Padrão de precisão

    Unidade:mm

    Item de Inspeção Padrão chinês Padrão de fábrica
    Precisão de usinagem IT8 IT8
    Precisão da circularidade da peça de usinagem 0.007milímetros 0.006milímetros
    Precisão da cilindricidade da peça de usinagem 0,015mm/Ф300mm 0,013mm/Ф200mm
    Superfície da peça de usinagem Ra3.2μm Ra2.8μm
    Usinagem de planicidade da peça de trabalho 0,02 mm / 300 mm 0,018 mm / 300 mm

    Acessórios padrão de configuração

    Nome Especificação Marca Observação
    Motor principal Motor assíncrono trifásico de 7,5 KW Feito na china
    Rolamento do fuso Grau de precisão5 Feito na china
    Parafuso de esfera do eixo X Feito na china
    Parafuso de esfera do eixo Z
    Mandril manual Mandril de 3 mandíbulas 250mm Feito na china
    Componentes elétricos Feito na china

    500mm swing over bed saddle manual lathe –1000mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Acessórios padrão:

    Não. Nome Especificação QTY
    1 Um conjunto de iluminação 1 definir
    2 Sistema de refrigeração 1 definir
    3 Mandril de 3 mandíbulas 250 1 definir
    4 Placa de trânsito do mandril de 3 mandíbulas φ250 1 definir
    5 Contraponto MT5 2 definir
    6 Pena de cabeçote móvel 1 : 20/M.T5 1 definir
    7 Chave de cabeça dupla 10×12 S91-1 1 definir
    8 Chave de cabeça dupla 14×17 S91-1 1 definir
    9 Chave de cabeça dupla 19×22 S91-1 1 definir
    10 Chave de cabeça dupla 27×30 S91-1 1 definir
    11 Chave de caixa quadrada 22 S92-3 1 definir
    12 Chave de boca simples com porca com fenda 45-52 S93-1 1 definir
    13 Chave de boca simples com porca com fenda 115-130 S93-1 1 definir
    14 Chave de boca simples com porca com fenda 145-160 S93-1 1 definir
    15 chave sextavada interna 5 S91-7 1 definir
    16 chave sextavada interna 6 S91-7 1 definir
    17 chave sextavada interna 8 S91-7 1 definir
    18 chave sextavada interna 10 S91-7 1 definir
    19 chave sextavada interna 12 S91-7 1 definir
    20 Chave de fenda 150 1 definir
    21 Arma de óleo YQ100 1 definir
    22 Parafuso de pé M16×400;GB799-76 6 definir
    23 Noz M16;GB52-76 6 definir
    24 Máquina de lavar 16;GB97-76 6 definir
    25 Cinto triangular Manual da série 40 B2260 (89″) 4 definir
    Manual da série 50 B2330 (92″) 4 definir
    26 Mudar de marcha Z=84(para máquina da série 50) 1
    27 Mudar de marcha Z=69 (para máquina da série 40) 1
    28 Mudar de marcha Z=56;60 1
    29 Mudar de marcha Z=57 1

    Data técnica:

    1. Manual do usuário da máquina 1 definir
    2. Certificação de máquina 1 definir
    3. Lista de embalagem 1 definir
