500mm balanço sobre a cama torno manual –1000comprimento de usinagem milímetros

Pequena descrição:

Principal desempenho (CN-6150B-1000)
1. Comprimento de usinagem de até 1000 mm
2. Balanço sobre a cama com diâmetro de 500 mm
3. Base de fundição e 2 peças com cama de trabalho
4. O diâmetro do furo do fuso é 82 mm
5. O erro de arredondamento não é superior a 0,01 mm
6. O erro de cilindricidade não excede 100 mm
7. O comprimento da medida não ultrapassa 0,01 mm
8. Surfaceness(fora) não é superior a 25um
9. Novo design para movimento rápido para o eixo Z.
10. A máquina tem alta precisão, barulho baixo, boa rigidez, novo estilo, etc



Detalhes do produto

Etiquetas de produtos

Guangzhou South CNC Lathe Machine Tool Company Limited

Empresa exportadora: ZHONGSHAN SAQIANG IMPORT AND EXPORT TRADING CO., LTD

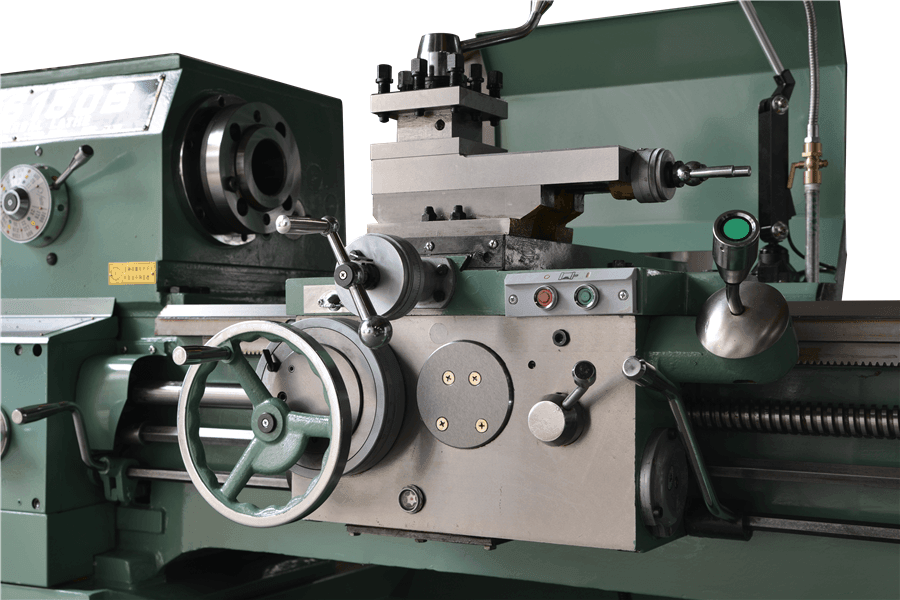

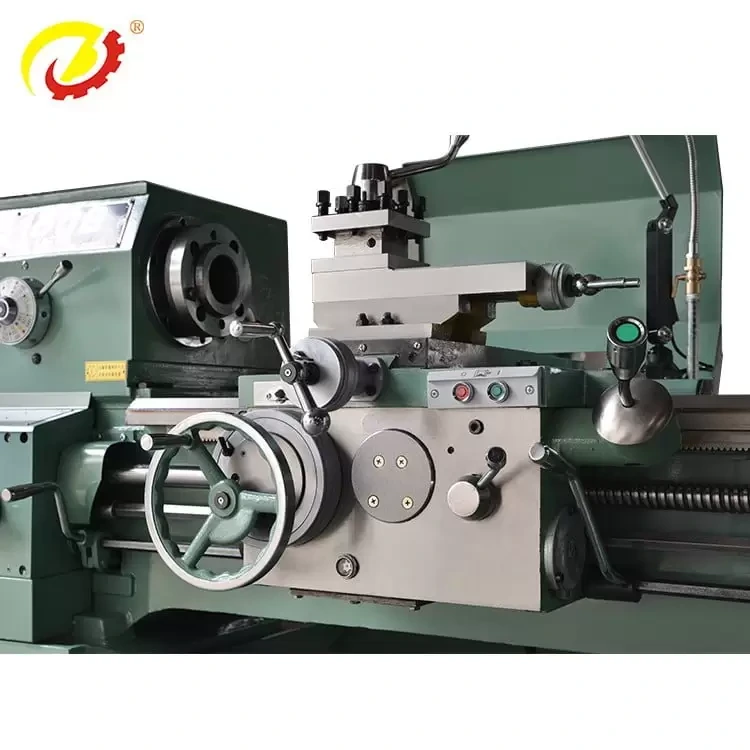

Torno manual CN6150B / 1000

Principal desempenho (CN-6150B-1000)
1. Comprimento de usinagem de até 1000 mm
2. Balanço sobre a cama com diâmetro de 500 mm
3. Base de fundição e 2 peças com cama de trabalho
4. O diâmetro do furo do fuso é 82 mm
5. O erro de arredondamento não é superior a 0,01 mm
6. O erro de cilindricidade não excede 100 mm
7. O comprimento da medida não ultrapassa 0,01 mm
8. Surfaceness(fora) não é superior a 25um
9. Novo design para movimento rápido para o eixo Z.
10. A máquina tem alta precisão, barulho baixo, boa rigidez, novo estilo, etc

Especificação principal

Modelo CN6150B
Especificação principal altura do centro do eixo 250 milímetros
Balanço sobre a cama 500milímetros
Max. comprimento da peça de trabalho 1000 milímetros
Ferramentas viajam no eixo Z 1000 milímetros
max. diâmetro de usinagem no porta-ferramentas 300 milímetros
Diâmetro do material da barra 80milímetros
Fuso diâmetro do furo do fuso Φ82
Taper de orifício do fuso φ90 / 1:2
Faixa de velocidade do fuso 9~ 1600 r / min , 24 grau para ambas as rotações
Apoiador de ferramentas Max. curso do eixo-X de ferramentas supporter 360 milímetros
Max. viagem do apoiador de pequenas ferramentas 145 milímetros
precisão no eixo Z 1 mm / passo. 300 mm / r
Precisão no eixo X 0.05 mm / passo. 5 mm / r
precisão no suporte de ferramenta pequena 0.05 mm / passo 5 mm / r
Faixa de ângulo de rotação na torre 1° / passo
Altura central para o lado do torcedor Aprox-28 mm
Dimensão da ferramenta(H x W) 25 mm × 25 mm
Taxa de alimentação para o eixo Z 0.028~ 6,43 mm / r 93 notas
Taxa de alimentação para o eixo X 0.012~ 2,73 mm / r 93 grau
tailstock Cone da manga do contraponto MT5
Curso máximo da manga do contraponto 150 milímetros
Curso máximo do contra-ponto no eixo X ± 15 mm
Rosca Tópicos passos métricos 0.5~ 224 48 notas
Threads arremessos polegadas 72~ 1/8 t / in 48 notas
Threads módulo arremessos 0.5~ 112 mm 42 notas
Passo diametral de rosca 56~ 1/4 DP 45 notas
Motor Motor principal 7.5 KW
50Hz velocidade do motor principal 1500 r / min
motor da bomba refrigerador 90W
Dimensão global(L x W x H) 1000 milímetros 2625× 1077 × 1315 mm
Peso líquido 2250 kg
Cinto Especificação da correia de transmissão principal B - 2260 mm

padrão de precisão

Unidade:milímetros

Item de Inspeção padrão China padrão de fábrica
usinagem de precisão IT8 IT8
Precisão de usinagem redondeza peça de trabalho 0.007milímetros 0.006milímetros
Precisão de usinagem cilindricidade peça de trabalho 0.015mm / Ф300mm 0.013mm / Ф200mm
Usinagem peça surfaceness Ra3.2μm Ra2.8μm
Usinagem peça planeness 0.02milímetros / 300milímetros 0.018milímetros / 300milímetros

acessórios padrão de configuração

Nome Especificação marca Observação
Motor principal 7.5 KW trifásica motor assíncrono Feito na china
rolamento do eixo grade5 Precision Feito na china
parafuso de bola eixo x Feito na china
com- parafuso de bola eixo
bucha manual 3 Mandíbulas mandril 250 mm Feito na china
Componentes elétricos Feito na china

Acessórios padrão:

Não. Nome Especificação QTY
1 Um conjunto de iluminação 1 conjunto
2 Sistema de refrigeração 1 conjunto
3 3 Jaws chuck 250 1 conjunto
4 3 Maxilas placa trânsito mandril φ250 1 conjunto
5 tailstock MT5 2 conjunto
6 pena tailstock 1 : 20/M.T5 1 conjunto
7 chave de cabeça de casal 10× 12 S91-1 1 conjunto
8 chave de cabeça de casal 14× 17 S91-1 1 conjunto
9 chave de cabeça de casal 19× 22 S91-1 1 conjunto
10 chave de cabeça de casal 27× 30 S91-1 1 conjunto
11 chave de caixa quadrada 22 S92-3 1 conjunto
12 porca com fenda única chave inglesa-extremidade 45-52 S93-1 1 conjunto
13 porca com fenda única chave inglesa-extremidade 115-130 S93-1 1 conjunto
14 porca com fenda única chave inglesa-extremidade 145-160 S931 1 conjunto
15 chave inglesa hexagonal interno 5 S91-7 1 conjunto
16 chave inglesa hexagonal interno 6 S91-7 1 conjunto
17 chave inglesa hexagonal interno 8 S91-7 1 conjunto
18 chave inglesa hexagonal interno 10 S91-7 1 conjunto
19 chave inglesa hexagonal interno 12 S91-7 1 conjunto
20 Chave de fenda 150 1 conjunto
21 arma de óleo YQ100 1 conjunto
22 bolt pé M16 × 400;GB799-76 6 conjunto
23 Noz M16;GB52-76 6 conjunto
24 Máquina de lavar 16;GB97-76 6 conjunto
25 cinto triângulo 40 manual da série B2260 (89 ″) 4 conjunto
50 manual da série B2330 (92 ″) 4 conjunto
26 Mudar de marcha Z = 84 (para 50 máquina em série) 1
27 Mudar de marcha Z = 69 (para 40 máquina em série) 1
28 Mudar de marcha Z = 56;60 1
29 Mudar de marcha Z = 57 1

data Technical:

1. manual do usuário da máquina 1 conjunto
2. certificação máquina 1 conjunto
3. Lista de embalagem 1 conjunto
