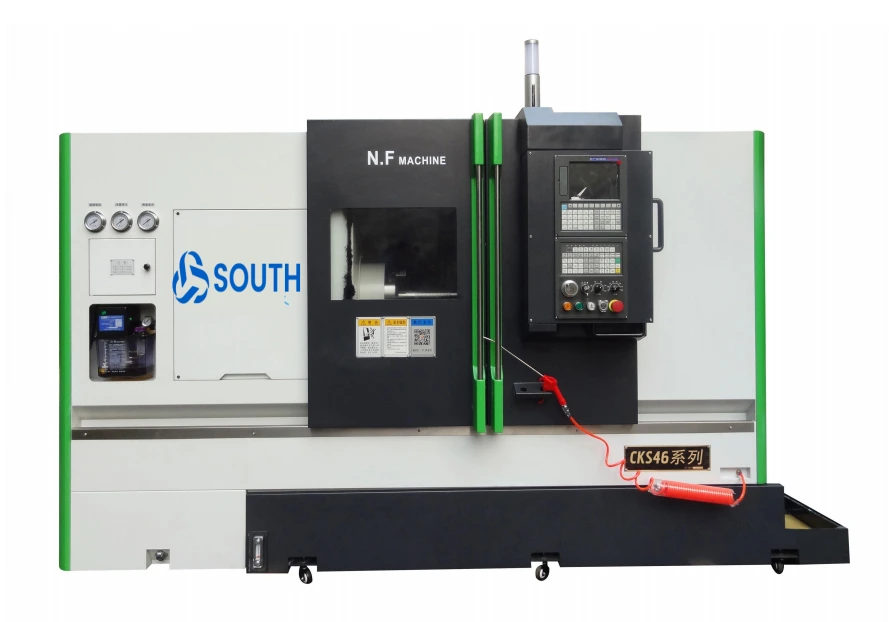

Adotar a estrutura monolítica em L conjunta da base do torno é alta e a estabilidade é bom.o trilho guia de dois eixos adota o trilho de linha de Taiwan HIWIN, o trilho guia é larte, e o guia do eixo Z adota o controle deslizante de carga com excesso de peso HGH35HA, e a extensão é de 324 mm, o gude do eixo X adota o controle deslizante de peso HGHCA , extensão de 205 mm, adota o eixo principal do tipo luva, que é baixo aumento de temperatura, alta precisão, fácil manutenção, a forma da cabeça do fuso do torno é A-2-6, que tem bom desempenho à prova d'água e alta rigidez, é adequado para todos tipos de mandris de energia.
O torno pode ser equipado com vários sistemas de controle digital de acordo com diferentes usuários ’ requisitos, e o sistema CNC padrão é o Guangzhou DIGITAL 988 TA ou KNDK2000T, que é seguro e confiável.
Especificação principal
Modelo de torno | CKS46 | |
Especificações principais | máx. diâmetro de balanço. sobre torno | 500milímetros |
Faixa de processamento | máx. Comprimento de giro | 300mm,450mm,750mm,1100mm |
máx. Diâmetro de giro (tipo disco) | 320milímetros | |
máx. Diâmetro de giro (tipo de eixo) | 280milímetros | |
Diâmetro da barra | Ø45mm | |
Precisão | Precisão da posição de repetição do eixo X/Z | ±0,0025mm/±0,005mm |
Precisão da posição do eixo X/Z | ±0,005mm/±0,008mm | |
Distância de manuseio homem-máquina | Altura do centro(Centro do fuso a partir da parte inferior da cama) | 980milímetros |
Fuso | Furo do fuso | Ø56mm |
Tipo de cabeça do fuso | A2-5 | |
Cabeça do fuso coleta cone | MT6 | |
máx. velocidade do fuso | 35-6000 r/min contínuo | |
Motor | Potência do motor principal (classificação de 30 minutos) | 11kw |
Potência do motor principal (classificação contínua) | 7.5kw | |
Torque do motor X/Z | 15/10 Nm | |
Fixação hidráulica | Diâmetro do mandril | 6 Polegada |
Eixo de alimentação Desempenho
| Velocidade de movimento rápido do eixo X | 20m/min |
Velocidade de movimento rápido do eixo Z | 24m/min | |
Trilho de guia linear do eixo X | 30 tipo de rolo | |
Guia linear do eixo Z | 35 tipo de rolo | |
Curso do eixo X | 135milímetros | |
Curso do eixo Z | 310mm,460mm,760mm,1100mm | |
Desempenho do estoque final | O diâmetro da manga do contraponto | 80milímetros |
Curso da manga do contra-ponto | 110milímetros | |
O fuso coleta o cone do cabeçote móvel | Morse cone 4 | |
Impulso máximo da manga do contraponto | 8000N | |
A viagem do corpo do contraponto | 400milímetros | |
P ro assento traseiro de gramatura é opcional | Não, sim sim, sim, não | |
Desempenho da torre
| Tipo de torre | S Ervo Horiz total Torre de 12 posições |
Tempo de transferência da torre: cada estação de trabalho | 0.1 segundo | |
Tamanho do Ferramenta de corte circular externa | 25 x 25 x 125milímetros | |
Tamanho do
Diâmetro da lâmina de perfuração
| Ø32mm | |
A torre pode ser trocada ou não | YES | |
Dimensão da máquina (C x L x A) | 300milímetros | 2.175 mm x 1.647 mm x 1.677 mm |
450milímetros | 2.865 mm x 1.647 mm x 1.677 mm | |
750milímetros |
3165 mm x 1647 mm x 1677 mm
| |
1100milímetros | 515 mm x 1647 mm x 1677 mm | |
Peso | 2800kg,3000kg,3200kg,3300kg |
