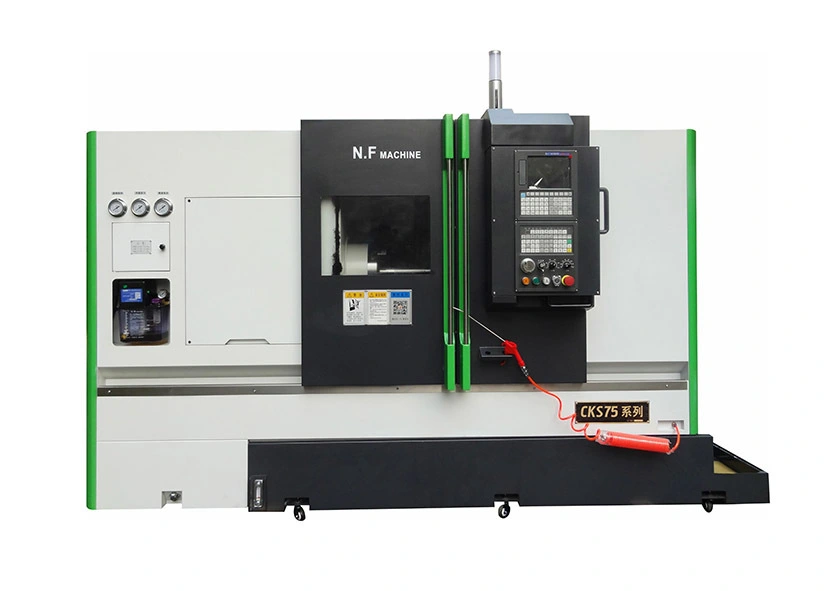

Torno de torre CNC de trilho inclinado com cabeçote móvel CKS75 1

Torno de torre CNC de trilho inclinado com cabeçote móvel CKS75 2

Torno de torre CNC de trilho inclinado com cabeçote móvel CKS75 3

Torno de torre CNC de trilho inclinado com cabeçote móvel CKS75

Adote a estrutura do contraponto da torre da lâmina para processar as peças do eixo com uma ampla gama de dimensões (a faixa máxima de processamento é 360X de diâmetro e 650 mm de comprimento), melhorando significativamente a flexibilidade de processamento;

Velocidade do fuso:

90milímetros

Max.swing diam.over torno:

550milímetros

máx. comprimento de giro:

650milímetros

investigação

Escreva uma crítica

Introdução

● As formas e códigos da extremidade do fuso A2-8

● O eixo X/Z adota estrutura pré-tensionada, o que reduz a influência da deformação térmica na precisão do eixo X/Z e melhora a rigidez do eixo X/Z;

● Esta máquina é especialmente adequada para processar peças de eixos, tubos e discos, com as vantagens de velocidade rápida, alta precisão, bom acabamento e estabilidade da consistência de tamanho, etc.

CKS75-2

CKS75-3

característica

Torno de torre CNC de trilho inclinado com cabeçote móvel CKS75 6

O cabeçote móvel adota a pequena estrutura do fuso de assento, luva e rolamento integrados para garantir a precisão e estabilidade

Torno de torre CNC de trilho inclinado com cabeçote móvel CKS75 7

A base da máquina-ferramenta é otimizada pela análise de elementos finitos e possui boa rigidez

Especificação principal

Modelo de torno					CKS75
Especificações principais	máx. diâmetro de balanço. sobre a cama				550milímetros
Faixa de processamento	máx. Comprimento de giro				650milímetros
	máx. Diâmetro de giro (tipo disco)				440milímetros
	máx. Diâmetro de giro (tipo de eixo)				400milímetros
	Diâmetro da barra				Ø74mm
Precisão	Precisão da posição de repetição do eixo X/Z				±0,0025mm/±0,005mm
	Precisão da posição do eixo X/Z				±0,005mm/±0,008mm
Distância de manuseio homem-máquina	Altura do centro(Centro do fuso a partir da parte inferior da cama)				1125milímetros
Fuso	As formas e códigos de ponta de fuso				A2-8
	Cabeça do fuso coleta cone				Ø100,1:20
	Furo do fuso				90milímetros
	Caixa de fuso com fuso único			Velocidade do fuso	30-3000 r/min
				Número da etapa de velocidade do fuso	Stepless
O desempenho motor	Potência de saída do motor principal			A classificação de 30 minutos	18.5 KW
				Avaliação contínua	15KW
	Torque do motor X/Z				15/15 Nm
Fixação hidráulica	Mandril padrão			Diâmetro do mandril	10 Polegada
Desempenho do eixo de alimentação	Velocidade de movimento rápido do eixo X				20m/min
	Velocidade de movimento rápido do eixo Z				24m/min
	Trilho de guia linear do eixo X				45
	Guia linear do eixo Z				45
	Curso do eixo X				215milímetros
	Curso do eixo Z				680milímetros
Desempenho do estoque final	O diâmetro da manga do contraponto				85milímetros
	Curso da manga do contra-ponto				120milímetros
	O fuso coleta o cone do cabeçote móvel				Morsetone5
	Impulso máximo da manga do contraponto				8000N
	A viagem do corpo do contraponto				400milímetros
Desempenho da torre	Tipo de torre				Torre servo horizontal de 12 posições
	Tempo de transferência da torre: cada estação de trabalho				0.12 segundo
	Tamanho da ferramenta de corte		Ferramenta de corte circular externa		25 x 25 x 125milímetros
			Diâmetro da lâmina de perfuração		Ø32mm
	A torre pode ser trocada ou não				Sim
Dimensão (C x L x A)		650milímetros			3.000 mm x 1.800 mm x 2.000 mm
Peso					4200kg
