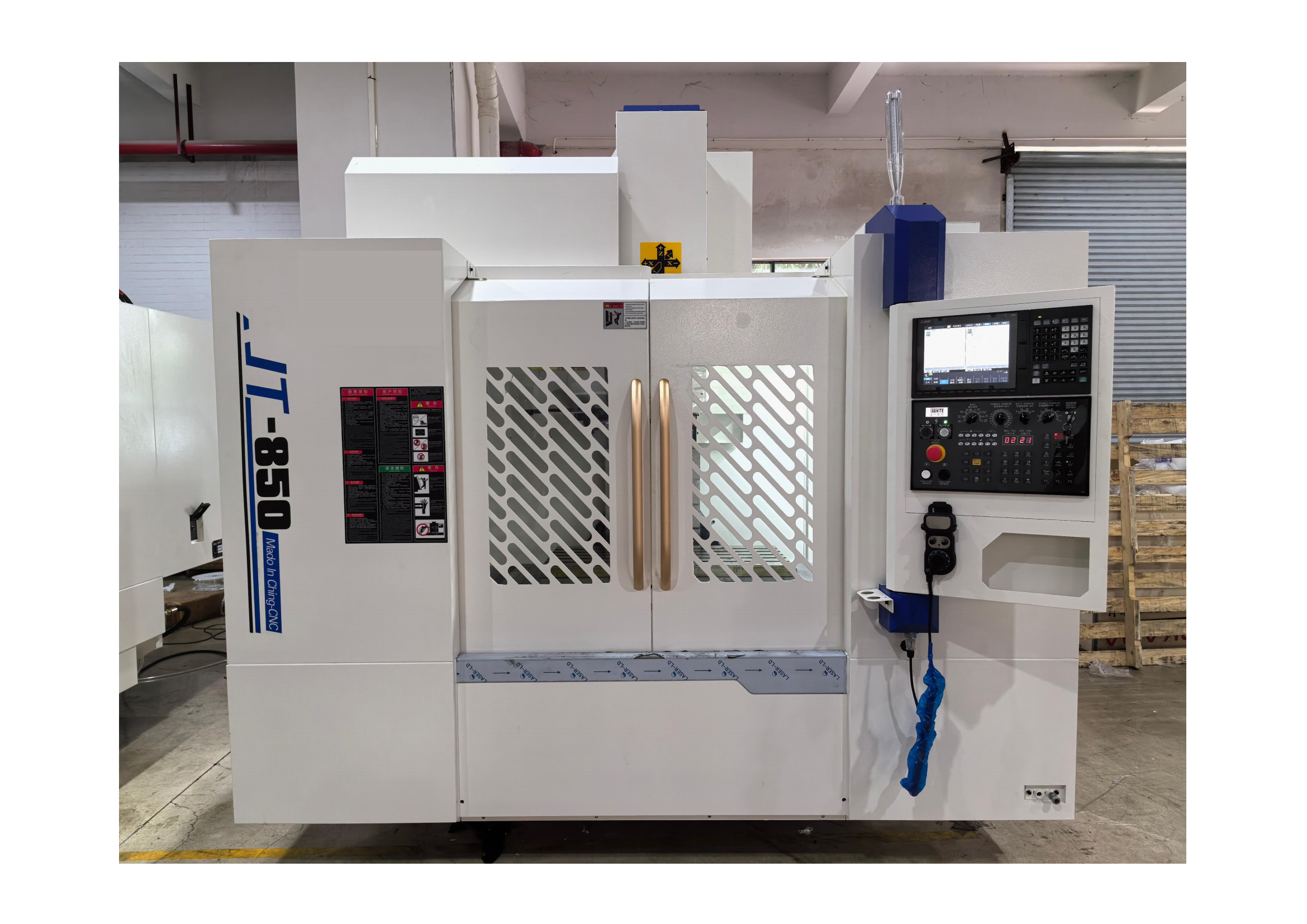

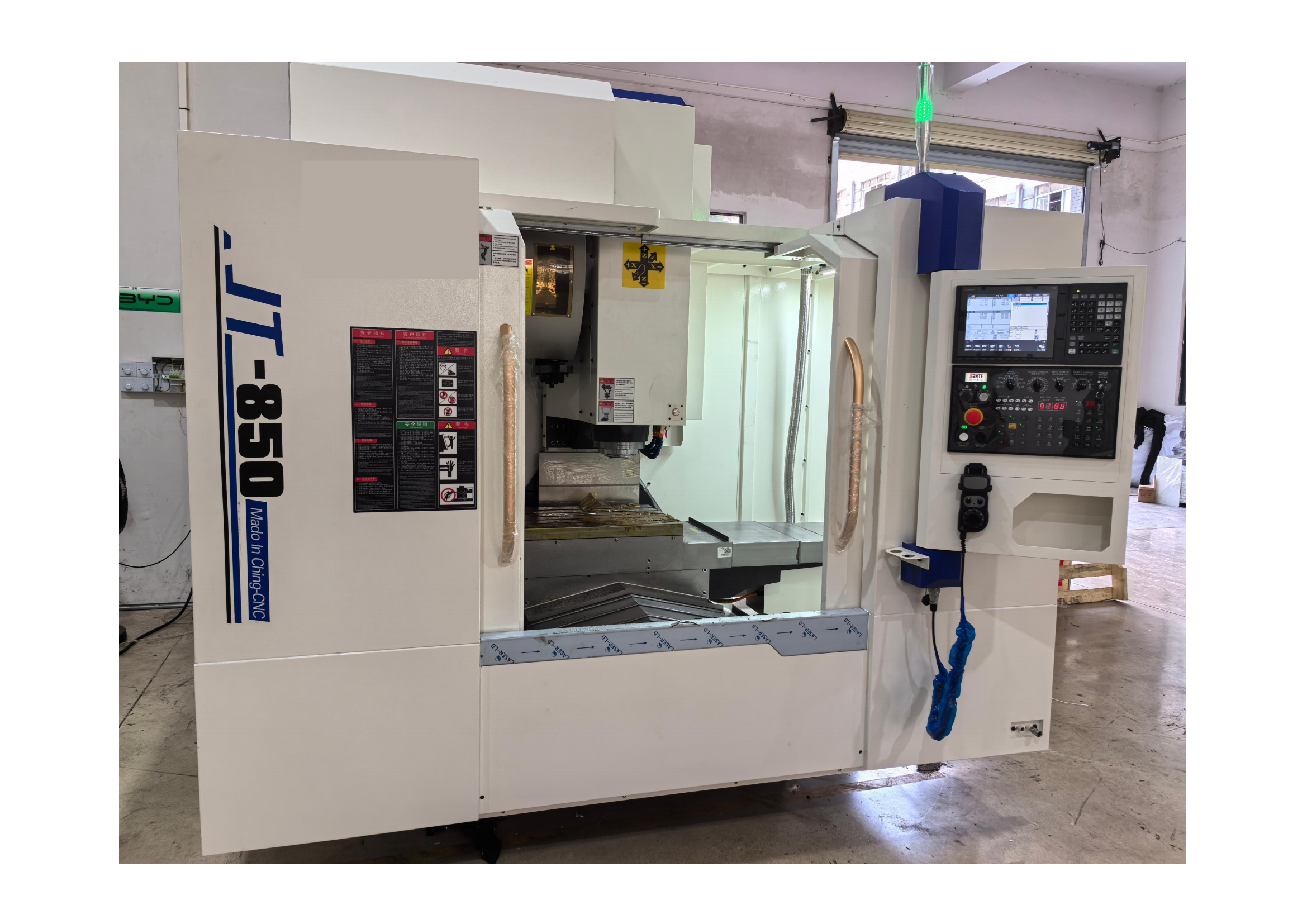

Centro de usinagem vertical de alta eficiência850

Principais especificações:

Viagem (x/y/z) : 800×500×550mm

 1. Fuso : Speedcn bbt40 drive direta (Taiwan) | 12.000 rpm | 7,5kW de alto torque | Cooler de óleo externo

    2. Sistema de acionamento : THK Roller parafusos + guias lineares de rolo de tamanho grande de 35 mm (vida de serviço pesado/longa)

        3. Sistema de controle : Mitsubishi M80B (resposta ultra-rápida, expansão de 5 eixos pronta)

Vantagens competitivas:

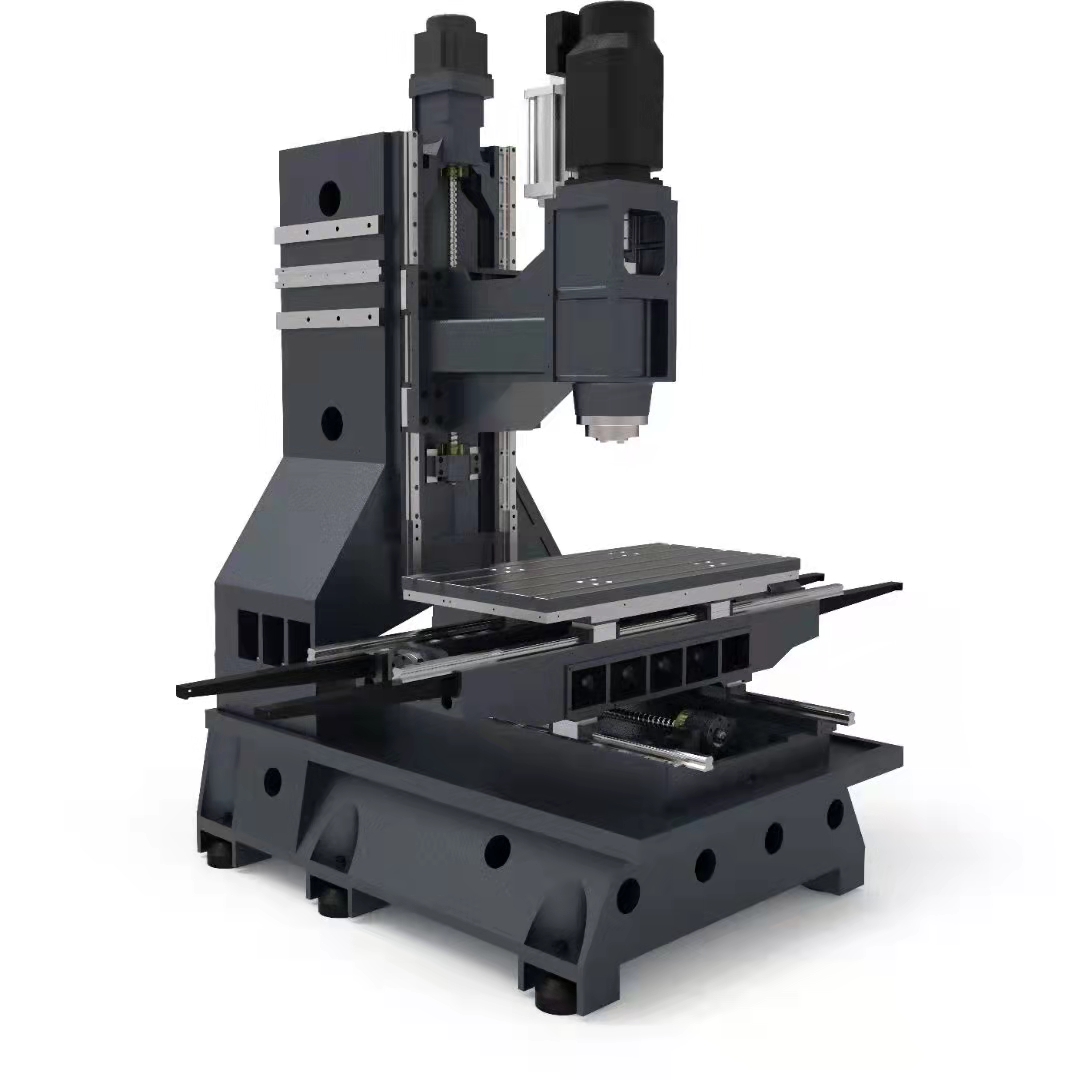

1. Ferro fundido HT300 Premium : Design monolítico do leito com absorção de vibração superior, melhorando a estabilidade a longo prazo em 30%.

2. Sistema de movimento pesado : Guias lineares de rolo de 35 mm em todos os eixos, ideais para usinagem contínua de aço/molde.

3. Opção de mudança de ferramenta de alta velocidade : BT40-24T Revista de ferramentas do tipo ARM (tempo de ferramenta a ferramentas & le; 2s).

Aplicações típicas

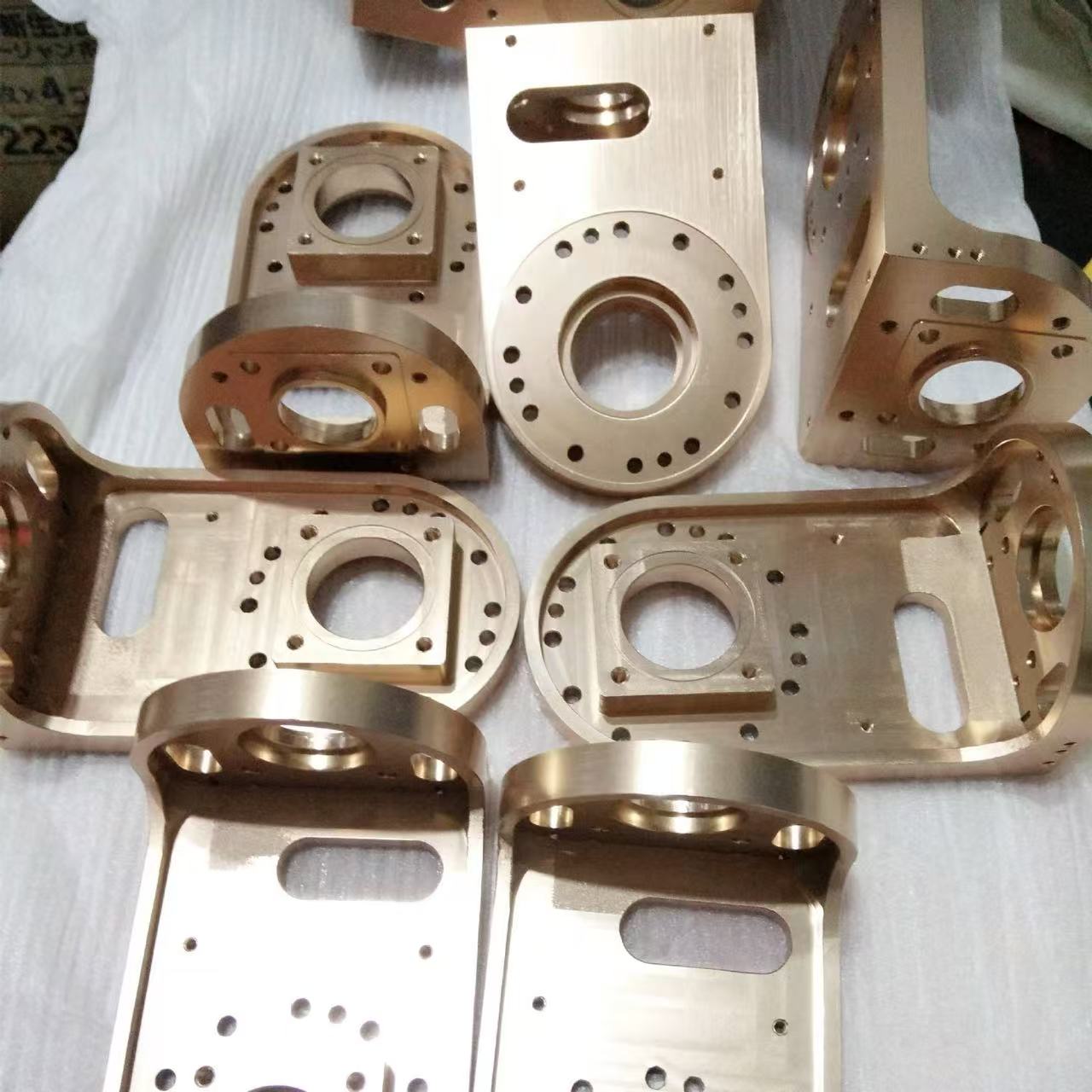

Componentes de precisão, usinagem personalizada, aeroespacial, peças de veículos novas e fabricação de equipamentos médicos e outros peças de trabalho de três eixos de três eixos de quatro eixos

1 . especificações

Item

Modelo de máquina

Unidade

JT-850

1

Área de bancada de trabalho

mm

1000*500

2

X \ y \ z Eixo Viagem

mm

800*500*550

3

Carga máxima de bancada

kg

450

4

Distância da extremidade do eixo até a superfície da bancada

mm

120-670

5

Distância do centro do fuso até a superfície da guia da coluna

mm

550

6

Workbench T-slot

mm

18T*5*80

7

Motor do fuso

KW

DG7.5

8

Revista de ferramentas

ATC

24

9

Conjunto do eixo



BBT40

10

Velocidade do eixo

r/min

Conexão 12000Direct

11

X/y/z eixo rápido

m/min

48/48/48

12

Contrapeso do eixo z



Sem configuração

13

Parafuso de bola

mm

36*16 porca única

14

Guia linear

mm

XYZ:35*2

15

Peso da máquina

kg

4800

16

Tamanho da máquina (comprimento*largura*altura)

mm

2500*2266*2306.5

2. Especificação de precisão da máquina

Item

Principais itens de inspeção

padrão de fábrica

1

X/Y/Z Precisão do posicionamento

0.00 5/1000mm

2

X/Y/Z Repita a precisão do posicionamento

& le; 0.00 3

2 .Configuração

Item

Nome

Fabricante

1

Servo CNC/SPINDLE/Sistema de servo de três vias M80B

Mitsubishi japonês

2

Servo de fuso/acionamento de três vias Motordg7.5kW

Mitsubishi japonês

3

Guia linear: 35*2

Japão Thk

4

Ball Rail36*16 porca única

Japão Thk

5

Grade P4 com três eixos

Japão

6

BBT40 Conectado direto 12000 rpm eixo 155mm

Taiwan Speedcn

7

Revista de braço de ferramentas BT40-24T

Taiwan Yitai

8

Roda de mão eletrônica

Zhehong/Binjie

9

Processando a bomba de resfriamento

Deyang

10

Acoplamento de três eixos

Taiwan Speedcn

11

Trocador de calor do gabinete elétrico

Rico

12

Bomba de lubrificação automática

Proton

13

Cobertura protetora telescópica

AIPEL

14

Contator principal/interruptor de ar/disjuntor/relé

França Schneider

15

Coletor de névoa de petróleo

Lijia

16

Outros componentes elétricos

França Schneider, Japão Omron

NOTA: As marcas de barra indicam o uso de qualquer marca.

Opcional:
1. Transportador de parafuso duplo
2. Transportador de cadeia
3. Saída de água central do fuso.
4. Tabela rotativa de quatro eixos opcional.
5. A revista de ferramentas não padrão pode escolher 30/32.
6. Cabeça de moagem lateral (manual/automática).
