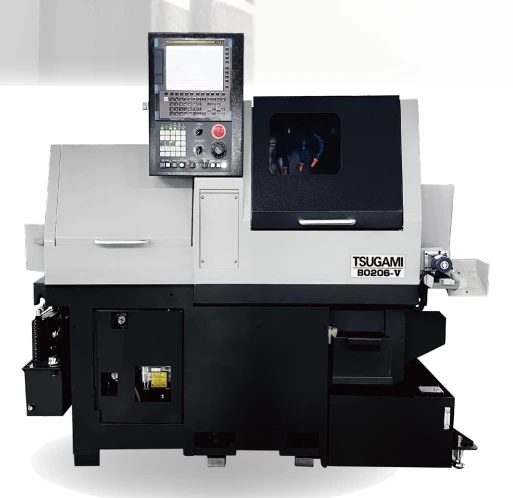

Capacidades de processamento de alta eficiência e alta precisão B0126-V

Desempenho principal e

Diâmetro de estoque da barra de trabalho  ø 3 12  milímetros

máx. comprimento de usinagem:

Arbusto guia menos  dispositivo: 45mm (configuração do pacote),

Rotativo dispositivo de bucha guia: 80mm (configuração do pacote)/135mm (correspondência rápida)

Dispositivo de bucha guia elétrica: 170mm (opcional)

Dispositivo de bucha guia estacionária: 210 mm (opção)

máx. Diâmetro de perfuração do fuso principal ø 7 milímetros

máx. Diâmetro de rosqueamento do fuso principal M 6





    Opa ...!

    Nenhum dado de produto.

    vá para a página inicial

    Introdução

      O eixo Y2 está equipado com até 10 ferramentas, com desempenho mais potente.

      A estrutura do porta-ferramentas é ainda mais otimizada e a rigidez é aumentada em mais de 20%

      máx. usinagem comprimento g bucha guia - menos  dispositivo: 45mm (configuração do pacote), rotativo dispositivo de bucha guia: 80mm (configuração do pacote)/135mm (correspondência rápida) Dispositivo de bucha guia elétrica: 170mm (opcional) Dispositivo de bucha guia estacionária: 210mm (opcional)

    Capacidades de processamento de alta eficiência e alta precisão B0126-V 4

    característica

    Capacidades de processamento de alta eficiência e alta precisão B0126-V 5
    01

    O principal fuso a força de fixação é aprimorada ainda mais para atender ao processamento de corte pesado.

    Capacidades de processamento de alta eficiência e alta precisão B0126-V 6
    02

    O contrafuso é ainda mais reforçado e a vida útil da ferramenta é melhorada: o parafuso é engrossado para 25 mm.

    03

    A velocidade de movimento rápido do eixo X2.Z2 é aumentada de 32 Para 36m/s, e a eficiência é maior.

    Especificação principal

    Modelo

    B0126-V















    Capacidade da máquina

    Diâmetro de estoque da barra de trabalho ø3~ø12 milímetros



    máx. comprimento de usinagem

    Guilda estacionária de 210 mm; Bucha de guia rotativa de 135 mm; bucha de guilda de acionamento direto elétrico de 170 mm; Bucha guia de 45 mm menos

    Diâmetro do furo do fuso principal ø16milímetros
    máx. Diâmetro de perfuração do fuso principal ø7milímetros
    máx. Diâmetro de rosqueamento do fuso principal M6
    Diâmetro do furo do fuso traseiro 23.5milímetros
    máx. Diâmetro de perfuração do fuso traseiro ø8milímetros
    máx. Diâmetro de rosqueamento do fuso traseiro M8
    máx. Diâmetro de perfuração transversal ø6milímetros (cabeça motorizada transversal de 4 eixos)/dispositivo de acionamento traseiro (opcional)
    máx. Diâmetro de rosqueamento cruzado M5 (cabeça motorizada transversal de 4 eixos)/dispositivo de acionamento traseiro (opcional)











    Máquina

    Velocidade do fuso principal  200~1.2000 r/min
    Velocidade do fuso traseiro 200~1.2000 r/min
    Velocidade da bucha guia rotativa 200~8.000 r/min: bucha guia rotativa tipo transportador;
    200~12.000 r/min: bucha guia rotativa de acionamento direto
    Velocidade do fuso da ferramenta

    Cabeçote motorizado transversal de 4 eixos: 200 a 8.000 r/min (velocidade nominal 7.000 r/min ) ;transmissão traseira:200 a 8.000 r/min (velocidade nominal 6.400 r/min)

    Capacidade total de armazenamento de ferramentas (Padrão / Máx. : Opção) 25
    Tamanho da ferramenta 12 mm x 12 mm x 85 mm
    Taxa de deslocamento rápido 36m/min (X2,Z2),32m/min (Y1,Z1),24m/min (X1),15m/min(Y2)
    Eixo controlado (eixos lineares) 6 eixos







    Velocidade do motor

    Fuso principal 2.2/3.7kw
    Fuso traseiro 2.2/3.7kw
    Eixo 0.5kw
    Broca cruzada 1.0 KW Cabeçote motorizado transversal de 4 eixos), 0,75Kw (/dispositivo de acionamento traseiro (opção)
    Bomba de refrigeração 0.25 KW
    Bomba de óleo lubrificante 3 W





    Fonte de alimentação e outros

    Peso líquido 2.000kg
     Requisito de fonte de energia 6kva
    Requisito de ar comprimido 0,4 MPa ou superior
    Taxa de descarga de ar 100 NL/min
    Capacidade do tanque de refrigerante 210 L
    Comprimento x Largura x Altura 2.025 x 1.175 x 1.730 mm
