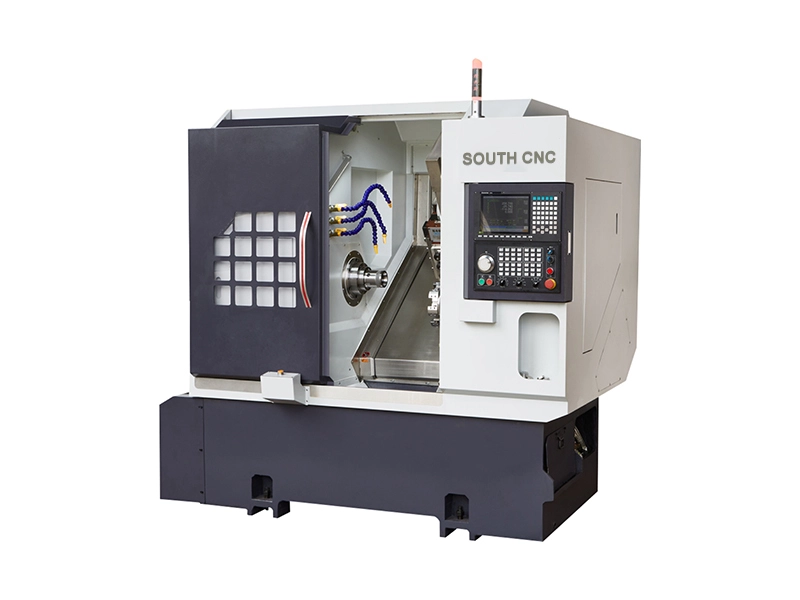

centro de torneamento CNC CK52-5+5+Y

Modelo de torno

CK52-5+5+Y

Capacidade de usinagem

Diâmetro máximo de giro sobre torno

Ø480 mm

Diâmetro máximo de torneamento

Ø80 mm

Comprimento máximo de giro

320 mm

Eixo principal (eixo do motor elétrico)

Altura do centro do fuso em relação ao solo

1150 mm

Nariz de fuso

A2-6

Diâmetro do furo do fuso

Ø66 mm

Diâmetro máximo do material da barra

Ø51 mm

Velocidade máxima do fuso

Máx. 4000r/min

Potência/torque do motor do fuso

11 kW/72 Nm

Torre de energia

Modelo de conjunto de cabeça de potência

5 fixos + 5 eixos + 5 radiais

Motor de cabeça de potência

SYNTEC 2,4 kW/11,5 Nm

Distância entre ferramentas vivas adjacentes

65 milímetros

Velocidade máxima da cabeça de potência

5000 rpm

Tipo de suporte de ferramenta

ER25

Servo Torre

Modelo de torre servo

MK-63RSV-8T

Alimentação do eixo X/Z/Y

Velocidade máxima de viagem rápida

24 m/min

Potência/torque do motor dos eixos X/Z/Y

Yaskawa 1,8 kW/11,5 Nm
Ou SYNTEC 2,4 kW/11,5 Nm

Parafusos de esferas de grau C3 de eixo X/Z/Y

32/32/25

Trilhos de guia de rolos nos eixos X/Z/Y

35/35/30

Curso máximo do eixo X

800 mm

Curso máximo do eixo Z

470 mm

Curso máximo do eixo Y

310 mm

Cabeçote de direção hidráulica através do centro do fuso

70 mm

Especificações do equipamento

Peso líquido da máquina

3600 kg

Potência total da máquina

17,5 kW

Máquina C x L x A

2200x1580x2000

Item de configuração

CK52-5+5+Y

Fuso

Fuso mecânico

●

Fuso elétrico

○

Sistema de controle

Sistema CNC de nova geração

●

Sistema CNC FANUC

○

Eixo de alimentação

Yaskawa

●

SYNTEC

○

Torre

Mandril de puxar para trás

●

Mandril

○

Fixação

8 estações de trabalho

●

12 estações de trabalho

○

Equipamento auxiliar

Dispositivo de coleta de peças

○

Dispositivo de alimentação

○

Transportador de cavacos

○

Robô automatizado

○

Separador de névoa de óleo

○
