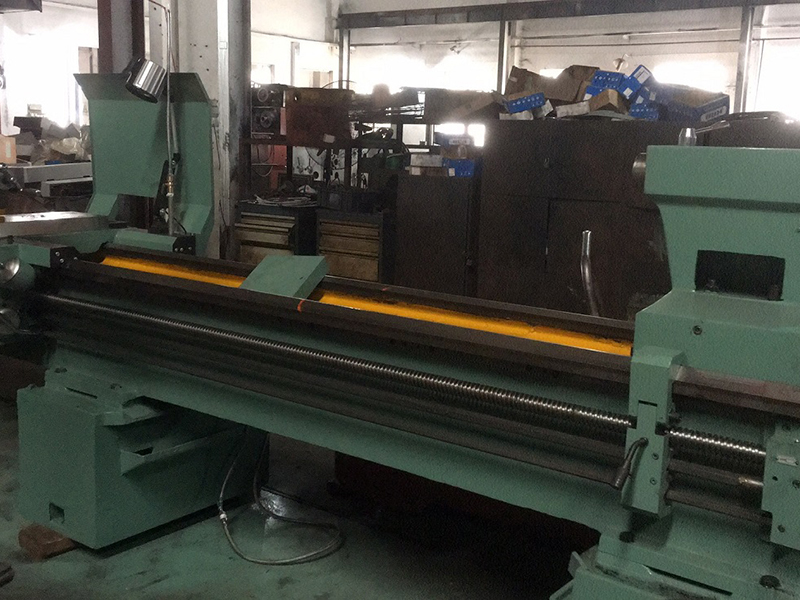

CN6080B/CN6280B

• Balanço sobre a cama de 800 mm
• Altura do centro do eixo: 400 mm
• Comprimento máximo da peça a ser usinada: 2000 mm, 3522 mm
• Largura da cobertura da Guild Way na cama: 510 mm
• Diâmetro do furo do eixo: 82 mm
• O guia de corte na base para arnês com dureza superior a 52 HRC é usinado com precisão em retificadora CNC, assim como a base e a mesa da máquina.
• A carcaça do fuso, a base da máquina e outros componentes são usinados em um centro de usinagem CNC espanhol, garantindo alta precisão.
• A engrenagem da correia é usinada em uma retificadora de engrenagens CNC e testada quanto ao ruído. Baixo ruído e alta precisão para a engrenagem.

investigação

Escreva uma crítica

Parâmetros do produto

Especificação do modelo		CN6180B//CN6280B
Balanço sobre a cama		800 mm
altura do centro do eixo		400 mm
Comprimento máximo da peça usinada		2000 mm, 3500 mm
Largura da capa da Guild Way na cama		510 mm
Diâmetro máximo de usinagem no porta-ferramentas		560 mm
Diâmetro máximo de oscilação no suporte		1000 mm
Comprimento máximo de usinagem com placa de transição		240 mm
diâmetro do fuso		ф82mm
Conicidade do furo do fuso		Ф90/1:2
Faixa de velocidade do fuso		8-1400 rpm, grau 24 para ambas as rotações.
Deslocamento máximo do eixo x do suporte da ferramenta		410 mm
Curso máximo do suporte da ferramenta pequena		175 mm
Altura do centro do fuso até o lado do suporte		Aproximadamente 37 mm
Dimensão da ferramenta		32 mm x 32 mm
Taxa de avanço para o eixo Z		0,028-6,43 mm/r 93 tipos
Taxa de avanço para o eixo X		0,012-2,73 mm/r 93 tipos
Afunilamento da manga do cabeçote móvel		MT5
Curso máximo da manga do cabeçote móvel		150 mm
Curso máximo da contraponta no eixo X		±15mm
Passos métricos de rosca		0,5-224 48 modelos
Roscas com passo em polegadas		72-1/8t/pol 48 modelos
Roscas módulo passos		0,5-112 42 modelos
Roscas com passo diametral		56-1/4 DP 45 tipos
Potência do motor principal		11 kW 1500 rpm
Modelo e especificações da correia de transmissão principal		B-2600mm
Dimensões totais (C x L x A) (Altura central)	Modelo de 1000 mm
	Modelo de 1500 mm
	Modelo de 2000 mm	3560 mm x 1250 mm x 1480 mm
	Modelo de 3000 mm
	Modelo de 3500 mm	5060 mm x 1340 mm x 1430 mm
Peso líquido
