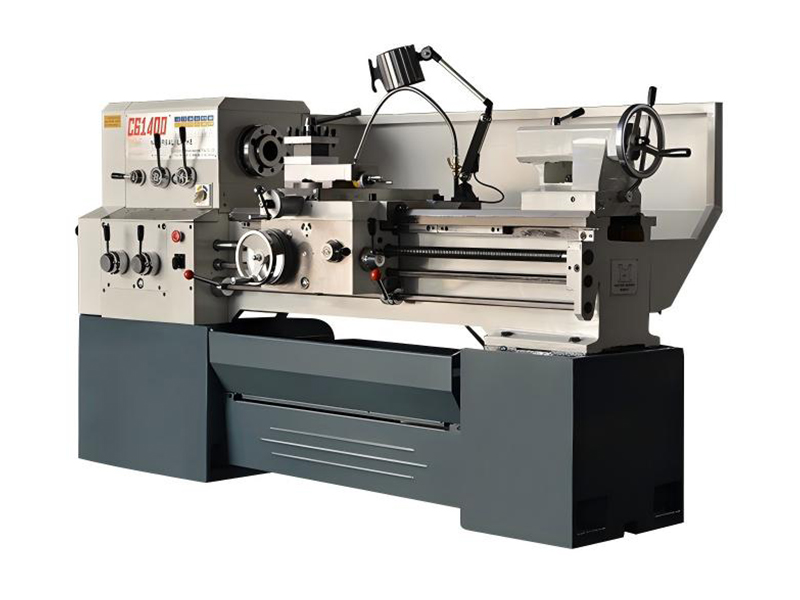

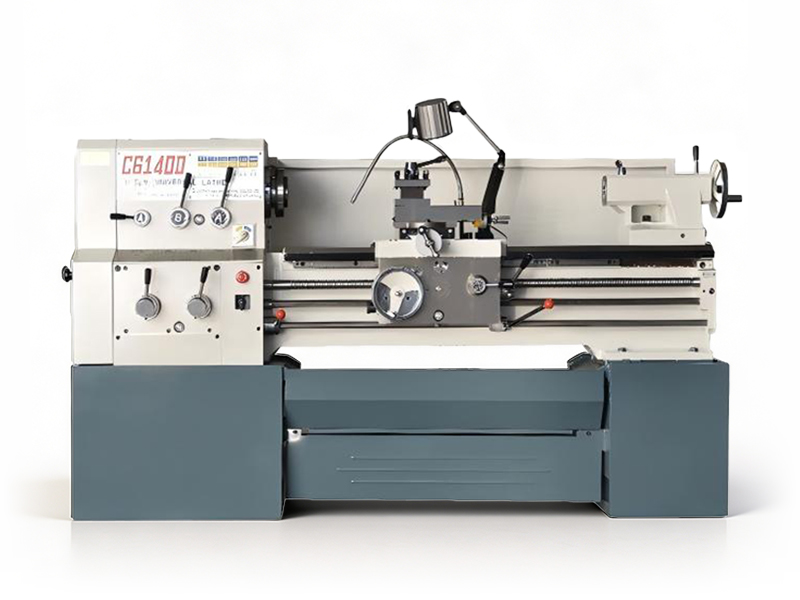

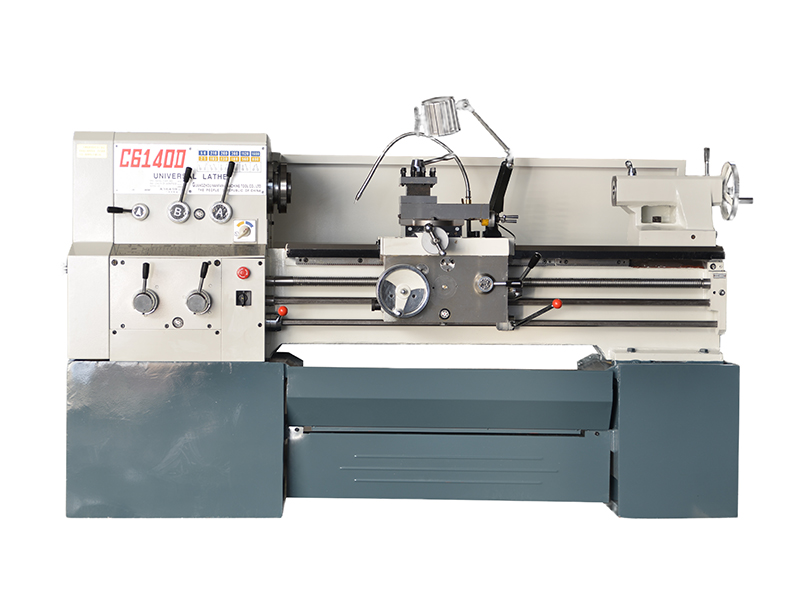

C6140A, C6240A, C6140D, C6240D

• Balanço sobre a cama 350 mm
• Comprimento máximo da peça a ser usinada: 7500 mm, 1000 mm, 1500 mm
• Largura da cobertura da guia na cama: 320 mm
• Diâmetro máximo de usinagem no porta-ferramentas: 240 mm
• Altura do centro do eixo: 202 mm
• O guia de corte na base para o arnês com dureza superior a 52 HRC é usinado com precisão em retificadora CNC, sendo a base e o leito da máquina também usinados com alta precisão.
• A carcaça do fuso, a base da máquina e outros componentes são usinados em um centro de usinagem CNC espanhol, garantindo alta precisão.
• A engrenagem da correia é usinada em uma retificadora de engrenagens CNC e testada quanto ao ruído, apresentando baixo ruído e alta precisão.

investigação

Escreva uma crítica

Parâmetros do produto

Especificação do modelo		C6140D,C6240D
Balançando sobre a cama		350 mm
Comprimento máximo da peça usinada		750 mm, 1000 mm, 1500 mm
Largura da capa da Guild Way na cama		320m
Diâmetro máximo de usinagem no porta-ferramentas		240 mm
Curso máximo do eixo Z do suporte da ferramenta		630 mm, 880 mm, 1380 mm
Curso máximo do eixo X do suporte da ferramenta		220 mm
Diâmetro do furo no material		45 mm
Diâmetro máximo de oscilação no suporte		580 mm
Comprimento máximo de usinagem com placa de transição		200 mm
Altura do centro do eixo		202 mm
Conexão do eixo		C6
diâmetro do furo do eixo		46 mm
Conicidade do furo do fuso		MT6
Faixa de velocidade do fuso		2500-1600 rpm, grau 12
Corte afunilado da manga superior		MT4
curso máximo da manga do cabeçote móvel		130 mm
Curso máximo horizontal da contraponta		±10mm
Rosca	Passos métricos de rosca	0,45-20mm/r 30 modelos
	Passos de rosca em polegadas	80-1-3/4n/1” 35 modelos
	Roscas módulo passos	0,25-10 mm - 25 modelos
	Roscas com passo diametral	Modelos 160-3-1/2 DP 30
Modelo do motor do fuso		YD132M-8/4-B5 3/4,5 kW
Modelo e especificações da correia de transmissão principal		4-A-1900mm, 4-A-2000mm
Dimensões totais (C x L x A)	Modelo de 750 mm	1950 mm x 950 mm x 1250 mm
	Modelo de 1000 mm	2200 mm x 950 mm x 1250 mm
	Modelo de 1500 mm	2700 mm x 950 mm x 1250 mm
Peso líquido	Modelo de 750 mm	1400 kg
	Modelo de 1000 mm	1500 kg
	Modelo de 1500 mm	1600 kg
