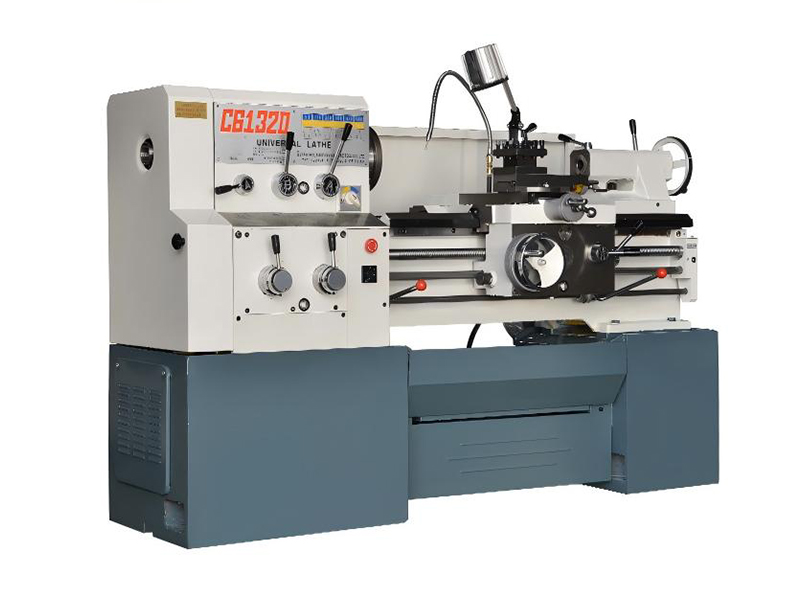

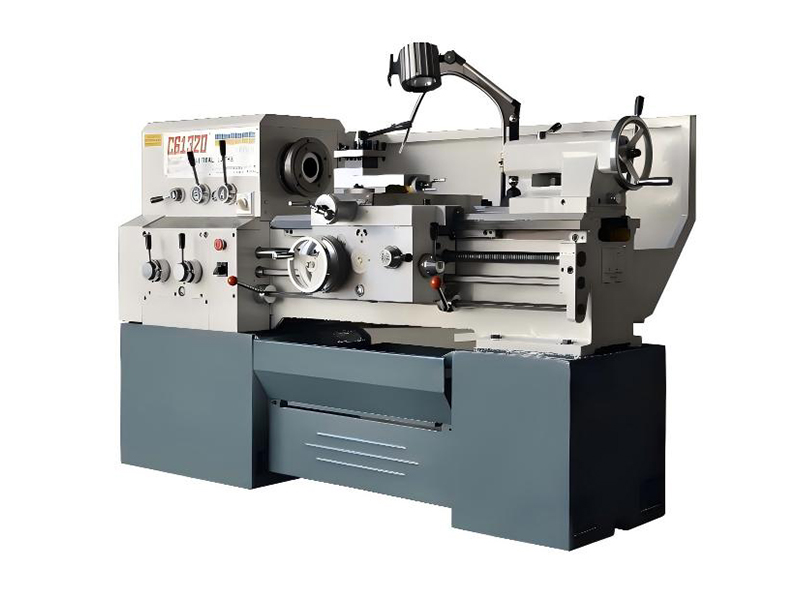

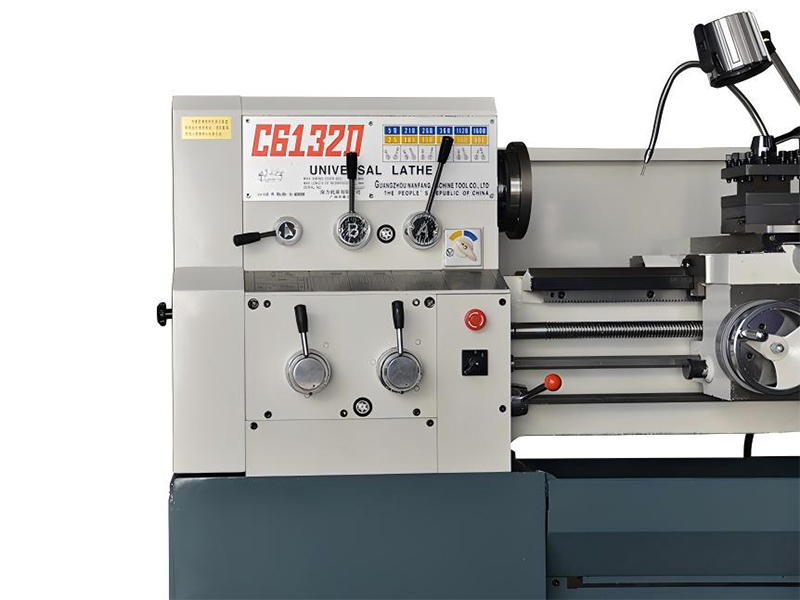

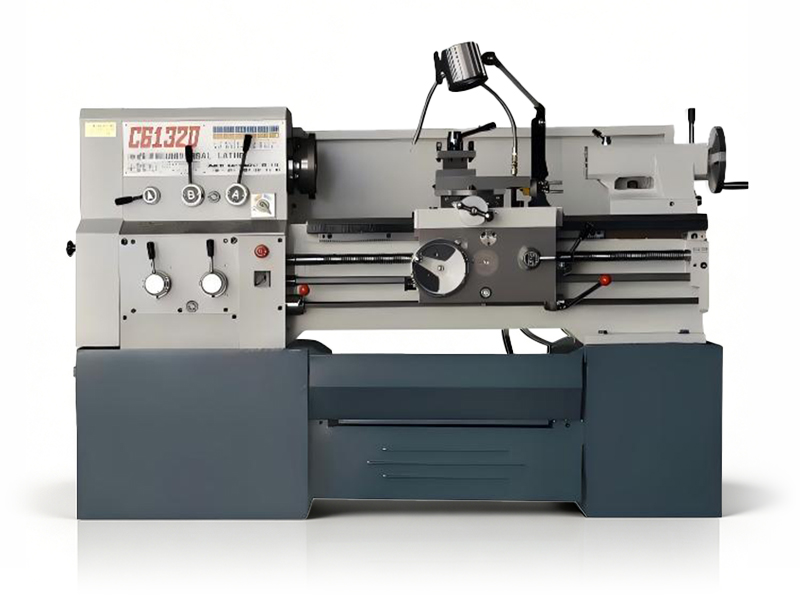

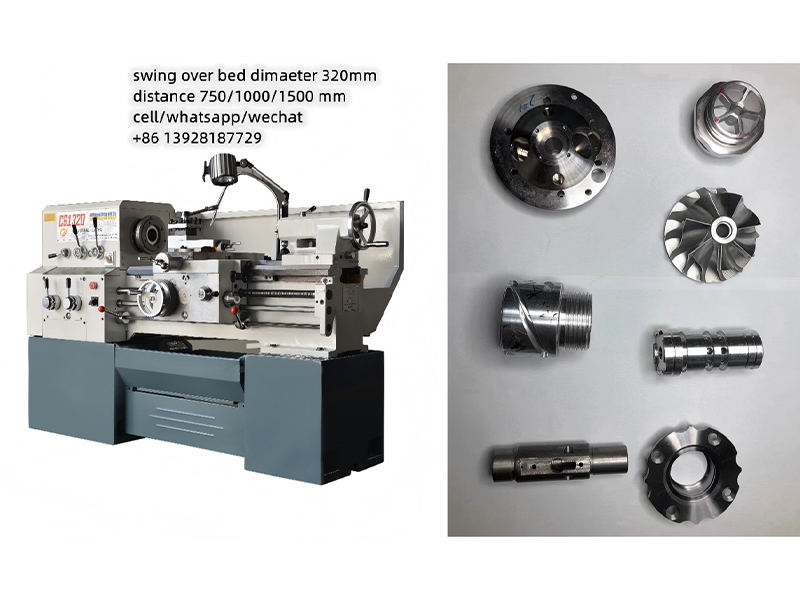

C6132D, C6232D

• Torno manual com suporte para eixo-árvore - furo de 48 mm de diâmetro
• Balanço sobre a cama 350 mm
• Comprimento máximo da peça a ser usinada: 750 mm, 1000 mm, 1500 mm
• Curso máximo do eixo Z do suporte da ferramenta: 630 mm, 880 mm, 1380 mm
• Curso máximo do eixo X do suporte da ferramenta: 220 mm
• Faixa de velocidade do fuso: 25-1600 rpm, 12 graus
• O guia de corte na base para arnês com dureza superior a 52 HRC é usinado com precisão em retificadora CNC, assim como a base e a mesa da máquina.
• A carcaça do fuso, a base da máquina e outros componentes são usinados em um centro de usinagem CNC espanhol, garantindo alta precisão.
• A engrenagem da correia é usinada em uma retificadora de engrenagens CNC e testada quanto ao ruído. Baixo ruído e alta precisão para a engrenagem.

investigação

Escreva uma crítica

Parâmetros do produto

Especificação do modelo		C6132D, C6232D
Balançando sobre a cama		350 mm
Comprimento máximo da peça usinada		750 mm, 1000 mm, 1500 mm
Largura da capa da Guild Way na cama		320 mm
Diâmetro máximo de usinagem no porta-ferramentas		190 mm
Curso máximo do eixo Z do suporte da ferramenta		630 mm, 880 mm, 1380 mm
Curso máximo do eixo X do suporte da ferramenta		220 mm
Diâmetro do furo no material		45 mm
Diâmetro máximo de oscilação no suporte		520 mm
Comprimento máximo de usinagem com placa de transição		200 mm
Altura do centro do eixo		175 mm
Conexão do eixo		C6
diâmetro do furo do eixo		46 mm
Conicidade do furo do fuso		MT6
Faixa de velocidade do fuso		2500-1600 rpm, grau 12
Corte afunilado da manga superior		MT4
curso máximo da manga do cabeçote móvel		130 mm
Curso máximo horizontal da contraponta		±10mm
Rosca	Passos métricos de rosca	0,45-20mm/r 30 modelos
	Passos de rosca em polegadas	80-1-3/4n/1” 35 modelos
	Roscas módulo passos		0,25-10 mm - 25 modelos
	Roscas com passo diametral		Modelos 160-3-1/2 DP 30
Modelo do motor do fuso			YD132M-8/4-B5 3/4,5 kW
Modelo e especificações da correia de transmissão principal			4-A-1900mm, 4-A-2000mm
Dimensões totais (C x L x A)	Modelo de 750 mm		1950 mm x 950 mm x 1200 mm
	Modelo de 1000 mm		2200 mm x 950 mm x 1200 mm
	Modelo de 1500 mm		2700 mm x 950 mm x 1200 mm
Peso líquido	Modelo de 750 mm		1350 kg
	Modelo de 1000 mm		1450 kg
	Modelo de 1500 mm		1550 kg
