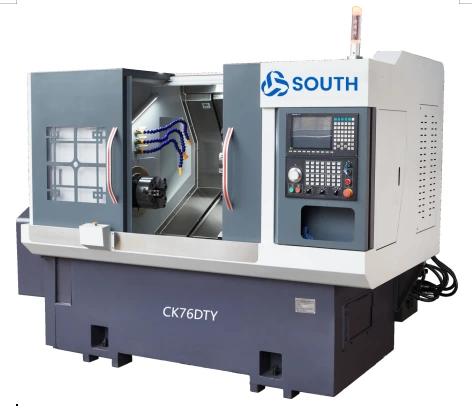

Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 1
Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 2
Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 1
Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 2

Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY

SYNTEC Taiwan 22T B Controlador

Adoção   O   monolítico   unidos   L  Estrutura   De   torno   cama

Pode processar aço inoxidável, liga de titânio, materiais de liga de alta temperatura

O   máquina   Tem   Bom   Desempenho   alto   precisão,   baixo   barulho,   Novo   estilo,   etc

Esta máquina-ferramenta adota uma torre de acionamento direto com um motor de potência integrado de 8,5KW, uma velocidade máxima de 12.000 r/min e nenhum mecanismo de transmissão de engrenagem cônica, o que reduz bastante o impacto das variáveis ​​térmicas nas dimensões de processamento.

    Opa ...!

    Nenhum dado de produto.

    vá para a página inicial

    SYNTEC Taiwan 22T B Controlador

    Adoção   O   monolítico   unidos   L  Estrutura   De   torno   cama

    Pode processar aço inoxidável, liga de titânio, materiais de liga de alta temperatura

    O   máquina   Tem   Bom   Desempenho   alto   precisão,   baixo   barulho,   Novo   estilo,   etc

    Esta máquina-ferramenta adota uma torre de acionamento direto com um motor de potência integrado de 8,5KW, uma velocidade máxima de 12.000 r/min e nenhum mecanismo de transmissão de engrenagem cônica, o que reduz bastante o impacto das variáveis ​​térmicas nas dimensões de processamento.





    Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 3
    2 (2)
    Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 4
    característica
    Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 5
    01
    Alimentador totalmente automático (alimentação servo)
    Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 6
    02
    Mão automática de recebimento de material + correia transportadora

    Modelo de torno CK76DTY
     Capacidade de usinagem máx. diâmetro de balanço. sobre torno Ø600mm
    máx. comprimento de giro 400milímetros
    Diâmetro máximo do material da barra Ø76
    Fuso Modelo de fuso A2-8
    Diâmetro do furo do fuso Ø86mm
    máx. Velocidade do fuso máx.4200 r/min
    Configurando a velocidade do fuso 1-3500rpm
    Alimentação do eixo X/Z/Y Curso máximo do eixo X

    Sem contraponto: 175+80 (ou seja, 90 graus, a cabeça motorizada passa 80 graus através do centro do fuso)

    Curso máximo do eixo Z 400 mm (opcional 600 mm)
    Curso máximo do eixo Y ± 60 milímetros
    Eixo X/Z/Y máx. velocidade de viagem rápida 24/24/15m/min
    Parafuso de grau C3 do eixo X/Z/Y 32/32/32milímetros
    Trilho linear de nível P4 do rolo do eixo X 35/35/35 mm Alonga o controle deslizante, aumenta a carga e aumenta a rigidez
    Ferramentas de torre

    Modelo de torre elétrica (  tipo de condução direta )

    BMT55/45
    Mandril de cabeça motorizada  ER25/32/45
    Dimensão de ferramentas estáticas 25x25 milímetros
    Ferramentas chatas Ø32/40
     Motor Potência do motor principal SYNTEC 15kw
    Torque do motor do fuso Avaliado em 98 N.M.
    Velocidade máxima do motor de potência da torre 6000( settubg 4500)rmin
    Potência do motor do eixo X/Y/Z SYNTEC2.4KW ou YASKAWAI1.8KW
     Velocidade máxima do motor elétrico da torre da ferramenta elétrica  8.000 rpm (0 °  cabeça de poder 8.000 rublos,90 °  cabeça de poder 65 00r)
    Ferramenta de torre troca de potência/torque do motor  SYNTEC1.0KW/3.1 N.M
    Dispositivo de freio de posicionamento do fuso Hidráulico
    Outros itens Grau de inclinação da cama 35 Graus
    Máquina C x L x A 2200 x1500 x 1900 milímetros
    Peso líquido da máquina 3900 kg
    Cavalo total 15 KW
    consumo médio de energia 3kw/h

    Especificação de precisão da máquina

    Principais itens de inspeção Método de detecção padrão de fábrica
    Excentricidade radial do fuso Detectar excentricidade do cone externo 0.0025
    Posição de repetição do eixo X Detecte o posicionamento repetido do eixo X. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido. 0.0025
    Posição de repetição do eixo Z Detecte posicionamento repetido no eixo Z. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido. 0.0025
    Posição de repetição do eixo Y
    Detecte posicionamento repetido no eixo Y. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido.
    0.003
    Excentricidade de fixação da cabeça motorizada Batida de cone 0.004
    Caso o cliente queira testar a precisão ISO ou VD1 do eixo X/Z/Y, isso deverá ser determinado no momento da redação do contrato. O cliente deverá testar este item no mesmo momento da aceitação inicial da South Factory.

    Acessórios padrão de configuração

    Nome Especificação Marca
    Controlador NC SYNTEC 22 TB, painel de cristal de 10,4 polegadas Taiwan  SYNTEC
    Servo driver do eixo X/Y/Z Configuração padrão SYNTEC2.4KW (opcional: YASKAWAI 1.8kw), motor do eixo X com freio China
    Motor de cabeça motorizada  Padrão: motor SYSKAWAL  China
    Parafuso do eixo X/Y/Z Parafuso de retificação de futuros de grau C3 com porca dupla. Uma extremidade tem rosca cega. PMI de Taiwan ou Hiwin
    Modo de guilda linear no eixo X/Y/Z Trilho linear de rolo de nível P Taiwan HIWIN OU PMI
    Fuso Padrão, Taiwan POSA POSA de Taiwan
    Motor de fuso SYNTEC  SYNTEC Taiwan
    Torre de acionamento direto de dezesseis estações Torre de acionamento direto JFS: eixo elétrico de acionamento direto integrado de 8000 rpm 8,5KW, transmissão de módulo sem engrenagens de potência Feito na China
    Motor de troca de ferramenta de torre motorizada SYNTEC de Taiwan Feito na China
    Freio do eixo Freio hidráulico Feito na China
    Indexação de loop totalmente fechado   O fuso está equipado com Taiwan  SYNTEC  codificador de anel magnético  SYNTEC Taiwan
    Cilindro rotativo

    Cilindro rotativo de alta velocidade

    Taiwan
    Base de fundição de uma peça A cama e a base são todas feitas de areia resinosa e fundidas numa só peça, sem adição de cimento. O método de remoção de tensão interna do ferro fundido é completamente vibrado/totalmente recozido/isolado/envelhecido e, em seguida, colocado por um período de tempo após o acabamento e então testado para passar no teste. Feito na china
    Lubrificação Bomba de óleo lubrificante da marca Japan Valley (joint venture) Fabricado na China Foshan
    Unidade hidráulica Estação hidráulica Guangzhou ZhanPing Feito na China
    Tampa metálica da máquina A tampa externa é feita de placa fria de 2 mm de espessura padrão nacional Feito na China
    Válvula de sopro de processamento Instale 2 válvulas solenóides Air TAC para preparar o sopro de ar. O sistema controla o sopro de ar para realizar a função de sopro de ar de processamento. Taiwan
    Resfriamento da caixa de distribuição elétrica Use tubos de cobre (duráveis) para instalar trocas de calor de meios de transferência de calor ecologicamente corretos para resfriar a circulação na caixa elétrica e mantê-la limpa. Feito na China
    Componentes elétricos Componentes elétricos Schneider Feito na China
     Radiador de óleo   Resfriador de óleo de temperatura constante personalizado   Feito na China
     Separador de névoa de óleo   Separe parte do gás e do líquido (ou óleo) na névoa  JFS
    cabo de energia Cabo de 5 metros, resistência a altas temperaturas, resistência ao desgaste e resistência à corrosão Feito na China

    Acessórios padrão com máquina

    Item Nome Especificação Quantidade Observação
    1 Porta-ferramentas de esmalte Ø25/32/45 3PCS Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 7
    2

    Suporte de ferramenta quadrado com diâmetro externo (incluindo bloco de pressão)

    25 x 25 4 peças Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 8
    3 Porta-ferramentas de extremidade quadrada (incluindo bloco de pressão) 25 x 25 1 peças Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 9
    4  Porta-ferramentas com cabeçote motorizado 0°   Velocidade máxima padrão 4000 rpm  1 peças Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 10
     5   90 ° porta-ferramentas com cabeçote motorizado   Velocidade máxima padrão 4000 rpm  1peças Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 11
     6   Porta-ferramentas com cabeçote motorizado 0°   Alta   superfície de qualidade  velocidade máxima 6 000 rpm  1peças Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 12
     7   90 ° porta-ferramentas com cabeçote motorizado   1peças
    8 Ferro de colchão para máquina Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 13 4 Conjuntos
    9 Interruptor de pé Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 14 1PCS
    10

    Pinça ER da cabeça motorizada

     Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 15 1 definir
    11

    Chave de cabeça elétrica

     Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 16Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 17 2peças

    Escolha um de acordo com o cabeçote motorizado

    12 chave Allen Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK76DTY 18 1 definir

    Dados técnicos com a máquina

    item Nome Especificação quantidade observação
    1

    Manutenção e reparo de máquinas-ferramenta manual

    Incluindo código M, código G, diagrama de circuito 1definir n caixa de acessórios
    2 Manual do usuário SYNTEC Udisco 1 peças na caixa de acessórios
    3 Manual do usuário da torre
    1definir na caixa de acessórios
    4 Manual do usuário do driver servo
    1definir na caixa de acessórios
