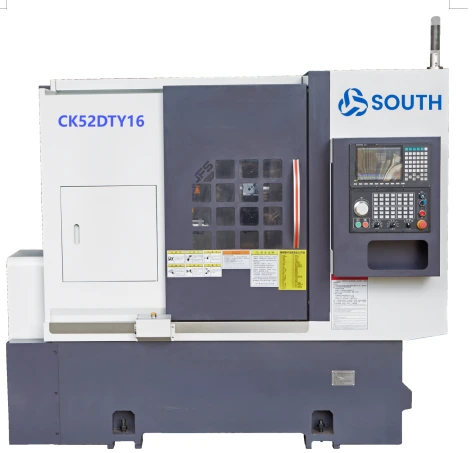

Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK52DTY16 1

Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK52DTY16 2

Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK52DTY16

1 Balançar sobre o diâmetro do torno 6 0 0milímetros

2 máx. girando comprimento 40 0milímetros

3 Um Peça fundição base E inclinado cama manter Bom estábulo máquina Desempenho

4 Fuso calibre 6 6milímetros

5. Eixo modelo A2-6

investigação

Escreva uma crítica

Introdução

● Controlador Taiwan SYNTEC22TB

● .Adotando a estrutura monolítica em L conjunta da base do torno

● .Pode processar aço inoxidável, liga de titânio, materiais de liga de alta temperatura.

● A máquina tem bom desempenho, alta precisão, baixo ruído, novo estilo, etc.

● .Esta máquina-ferramenta adota uma torre de acionamento direto com um motor de potência de 8,5KW integrado, uma velocidade máxima de 12.000 r/min e nenhum mecanismo de transmissão de engrenagem cônica, o que reduz muito o impacto das variáveis térmicas nas dimensões de processamento.

Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK52DTY16 3

característica

Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK52DTY16 4

Alimentador totalmente automático (alimentação servo)

Torno de torneamento e fresamento de torre com acionamento direto de 16 estações CK52DTY16 5

Mão automática de recebimento de material + correia transportadora

Especificação principal

Modelo de torno		CK52DTY16
Capacidade de usinagem	máx. diâmetro de balanço. sobre torno	ø600milímetros
	máx. comprimento de giro	400milímetros
	Diâmetro máximo do material da barra	ø55
Fuso	Modelo de fuso	A2-6
	Diâmetro do furo do fuso	ø66 milímetros
	máx. Velocidade do fuso	máx.4200 r/min
	Configurando a velocidade do fuso	1-3500rpm
Alimentação do eixo X/Z/Y	Curso máximo do eixo X	Sem contraponto: 175+80 (ou seja, 90 graus, a cabeça motorizada passa 80 graus através do centro do fuso)
	Curso máximo do eixo Z	400 mm (opcional 600 mm)
	Curso máximo do eixo Y	± 60 milímetros
	Eixo X/Z/Y máx. velocidade de viagem rápida	24/24/15m/min
	Parafuso de grau C3 do eixo X/Z/Y	32/32/32milímetros
	Trilho linear de nível P4 do rolo do eixo X	3 5/35/35 mm Alonga o controle deslizante, aumenta a carga e aumenta a rigidez
Ferramentas de torre	Modelo de torre elétrica ( tipo de condução direta )	BMT55/45
	Modelo de torre elétrica (tipo de acionamento direto)	ER25/32/45
	Dimensão de ferramentas estáticas	25x25 milímetros
	Ferramentas chatas	ø32/40
Motor	Potência do motor principal	SYNTEC 11kw
	Torque do motor do fuso	Avaliado em 72 N.M
	Velocidade máxima do motor de potência da torre	6000(configuração 4500)r/min
	Potência do motor do eixo X/Y/Z	SYNTEC2.4KW ou YASKAWAI1.8KW
	Velocidade máxima do motor elétrico da torre da ferramenta elétrica	8000 rpm (0 ° cabeça de poder ≤ 8.000 rublos,90 ° cabeça de poder ≤ 65 00r)
	Ferramenta de torre troca de potência/torque do motor	SYNTEC1.0KW/3 N.M
	Dispositivo de freio de posicionamento do fuso	Hidráulico
Outros itens	Grau de inclinação da cama	35 Graus
	Máquina C x L x A	2200 x1500 x 1900 milímetros
	Peso líquido da máquina	3900 kg
	Cavalo total	15 KW
	consumo médio de energia	3kw/h

Especificação de precisão da máquina

Principais itens de inspeção	Método de detecção	padrão de fábrica
Excentricidade radial do fuso	Detectar excentricidade do cone externo	0.0025
Posição de repetição do eixo X	Detecte o posicionamento repetido do eixo X. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido.	0.0025
Posição de repetição do eixo Z	Detecte posicionamento repetido no eixo Z. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido.	0.0025
Posição de repetição do eixo Y	Detecte posicionamento repetido no eixo Y. Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e, em seguida, detecte o posicionamento repetido.	0.003
Excentricidade de fixação da cabeça motorizada	Batida de cone	0.004
Caso o cliente queira testar a precisão ISO ou VD1 do eixo X/Z/Y, isso deverá ser determinado no momento da redação do contrato. O cliente deverá testar este item no mesmo momento da aceitação inicial da South Factory.

Acessórios padrão de configuração

Nome	Especificação	Marca
Controlador NC	SYNTEC 22 TB, painel de cristal de 10,4 polegadas	Taiwan SYNTEC
Servo driver do eixo X/Y/Z	Configuração padrão SYNTEC2.4KW (opcional: YASKAWAI 1.8kw), motor do eixo X com freio	China
Motor de cabeça motorizada	Padrão: motor SYSKAWAL	China
Parafuso do eixo X/Y/Z	Parafuso de retificação de futuros de grau C3 com porca dupla. Uma extremidade tem rosca cega.	PMI de Taiwan ou Hiwin
Modo de guilda linear no eixo X/Y/Z	Trilho linear de rolo de nível P	Taiwan HIWIN OU PMI
Fuso	Padrão, Taiwan POSA	POSA de Taiwan
Motor de fuso	SYNTEC	SYNTEC Taiwan
Torre de acionamento direto de dezesseis estações	Torre de acionamento direto JFS: eixo elétrico de acionamento direto integrado de 8000 rpm 8,5KW, transmissão de módulo sem engrenagens de potência	Feito na China
Motor de troca de ferramenta de torre motorizada	SYNTEC Taiwan	SYNTEC Taiwan
Motor de fuso	Freio hidráulico	Feito na china
Indexação de loop totalmente fechado	O fuso está equipado com Taiwan SYNTEC codificador de anel magnético	SYNTEC Taiwan
Cilindro rotativo	Cilindro rotativo de alta velocidade	Taiwan
Base de fundição de uma peça	A cama e a base são todas feitas de areia resinosa e fundidas numa só peça, sem adição de cimento. O método de remoção de tensão interna do ferro fundido é completamente vibrado/totalmente recozido/isolado/envelhecido e, em seguida, colocado por um período de tempo após o acabamento e então testado para passar no teste.	Feito na china
Lubrificação	Bomba de óleo lubrificante da marca Japan Valley (joint venture)	Fabricado na China Foshan
Unidade hidráulica	Estação hidráulica Guangzhou ZhanPing	Feito na China
Tampa metálica da máquina	A tampa externa é feita de placa fria de 2 mm de espessura padrão nacional	Feito na China
Válvula de sopro de processamento	Instale 2 válvulas solenóides Air TAC para preparar o sopro de ar. O sistema controla o sopro de ar para realizar a função de sopro de ar de processamento.	Taiwan
Resfriamento da caixa de distribuição elétrica	Use tubos de cobre (duráveis) para instalar trocas de calor de meios de transferência de calor ecologicamente corretos para resfriar a circulação na caixa elétrica e mantê-la limpa.	Feito na China
Resfriamento da caixa de distribuição elétrica	Use tubos de cobre (duráveis) para instalar trocas de calor de meios de transferência de calor ecologicamente corretos para resfriar a circulação na caixa elétrica e mantê-la limpa.	Feito na China
Componentes elétricos	Componentes elétricos Schneider	Feito na China
Radiador de óleo	Resfriador de óleo de temperatura constante personalizado	Feito na China
Separador de névoa de óleo	Separe parte do gás e do líquido (ou óleo) na névoa	JFS
cabo de energia	Cabo de 5 metros, resistência a altas temperaturas, resistência ao desgaste e resistência à corrosão	Feito na China

Acessórios padrão com máquina

Item	Nome	Especificação	Quantidade	Observação
1	Porta-ferramentas de esmalte	ø25/32/45	3PCS
2	Suporte de ferramenta quadrado com diâmetro externo (incluindo bloco de pressão)	25 x 25	4 peças
3	Porta-ferramentas de extremidade quadrada (incluindo bloco de pressão)	25 x 25	1 peças
4	0° porta-ferramentas de cabeça elétrica	Velocidade máxima padrão ≤ 4000 rpm	1 peças
5	90 ° porta-ferramentas de cabeça elétrica	Velocidade máxima padrão ≤ 4000 rpm	1peças
6	0° porta-ferramentas de cabeça elétrica	Alta superfície de qualidade velocidade máxima ≤ 6 000 rpm	1peças
7	90 ° porta-ferramentas de cabeça elétrica		1peças
8	Ferro de colchão para máquina		4 Conjuntos
9	Interruptor de pé		1PCS
10	Pinça ER da cabeça motorizada		1 definir
11	Chave de cabeça elétrica		2peças	Escolha um de acordo com o cabeçote motorizado
12	chave Allen		1 definir

Dados técnicos com a máquina

item	Nome	Especificação	quantidade	observação
1	Manutenção e reparo de máquinas-ferramenta manual	Incluindo código M, código G, diagrama de circuito	1definir
2	Manual do usuário SYNTEC	Ｕdisco	1 peças	na caixa de acessórios
3	Manual do usuário da torre		1definir	na caixa de acessórios
4	Manual do usuário do driver servo		1definir	na caixa de acessórios
