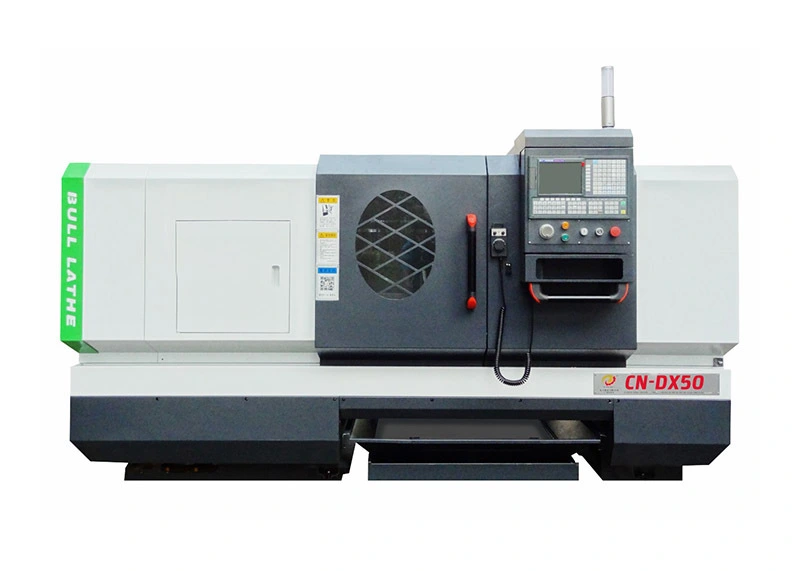

Torno de alta resistencia, torno-fresador CNC compuesto CN-DX50
Esta máquina es adecuada para piezas de disco de eje largo y de gran diámetro que deben estar equipadas con una plegadora para corte de automóviles, perforación y procesamiento de compuestos baht. La artesanía es extremadamente flexible.
Introducción
● La placa anticaspa adopta una estructura de movimiento delantera y trasera separada, y el funcionamiento es agradable y eficiente.
● El cabezal de potencia utiliza los tres ejes laterales con el eje Y, la velocidad máxima de rotación es superior a 3000 r/min, lo que mejora en gran medida la eficiencia de producción.
● Esta máquina de servicio pesado es adecuada para piezas de disco de eje largo y de gran diámetro que deben estar equipadas con una plegadora para corte, perforación y procesamiento de compuestos de baht. La artesanía es extremadamente flexible.
característica
Especificación principal
| modelo de torno | CN-DX50 | ||||||
| Especificaciones principales | máx. diámetro de giro. sobre torno | 500milímetro | |||||
| Longitud máxima de la pieza de trabajo | 1000milímetro | 1500milímetro | 2000milímetro | ||||
| Dimensión del contrapunto | 1050milímetro | 1550milímetro | 2050milímetro | ||||
| Rango de procesamiento | máx. Procesamiento diam.en torno | 300milímetro | |||||
| máx. Procesamiento de diámetro en la placa deslizante. | 300milímetro | ||||||
| máx. Longitud de procesamiento relativa a la torreta (centro vivo a la mandíbula) | 830milímetro | 1330milímetro | 1830milímetro | ||||
| Longitud máxima de procesamiento en relación con la torreta (centro vivo hasta la mandíbula) | 680milímetro | 1180milímetro | 1680milímetro | ||||
| Diámetro máximo de la barra a través del orificio del husillo. | 80 mm (opción 120 mm) | ||||||
| Precisión de procesamiento | Precisión de la posición de repetición del eje X | 0.006 | |||||
| Precisión de la posición de repetición del eje Z | 0.013milímetro | 0.016milímetro | 0.02milímetro | ||||
| Precisión de la posición del eje X | 0.03milímetro | ||||||
| Precisión de posición del eje Z | 0.032milímetro | 0.04milímetro | 0.045milímetro | ||||
| Distancia de manejo hombre-máquina | Altura del centro (desde el centro del husillo hasta la parte inferior de la máquina) | 1030milímetro | |||||
| El rendimiento del husillo | Orificio del husillo | 82 mm (opción 122 mm) | |||||
| El cabezal del husillo recoge el cono | 1:20 /ø90(opción 1:20/ø130) | ||||||
| Eje de velocidad |
Caja de cambios automática de tres velocidades 34-2000r/min
Alto: 215-2000 rpm M: 76-700 rpm L: 34-320 rpm | ||||||
| Rendimiento del cabezal de potencia | Rango de sujeción del cabezal eléctrico | ER25(ø1-(ø16mm) | |||||
| forma dinámica | Lado de tres ejes con eje Y. | ||||||
| Velocidad máxima de rotación | 3000 rpm | ||||||
| Espaciado del cabezal de potencia | 60milímetro | ||||||
| El rendimiento motor | Potencia del motor principal | 7.5KW | |||||
| Potencia del motor del cabezal de potencia | 1.5KW | ||||||
| Potencia del motor del eje Y del cabezal de potencia | 1.2KW | ||||||
| Potencia del servomotor longitudinal (dirección Z) | 1.5KW | ||||||
| Potencia del servomotor lateral (dirección X) | 1.2KW | ||||||
| Tipo de bomba de refrigeración | AYB-20 0.115KW | ||||||
| Reprimición | Portabrocas estándar | Diámetro del mandril | 8 pulgadas (Manual) | ||||
| Rendimiento del eje de alimentación | Velocidad de movimiento rápido del eje X | 4 m/min | |||||
| Velocidad de movimiento rápido del eje Z. | 8 m/min | 6 m/min | |||||
| Viaje del eje X | 310milímetro | ||||||
| Viaje del eje Z | 1020milímetro | 1520milímetro | 2020milímetro | ||||
| Rendimiento del contrapunto | Cono de la pluma del contrapunto | MT5 | |||||
| Carrera máxima de la pluma del contrapunto | 150milímetro | ||||||
| Movimiento transversal máx. | ±15milímetro | ||||||
| Rendimiento de la torreta | Tipo de torreta | Puesto de trabajo horizontal 6 | |||||
| Tiempo de transferencia de torreta: cada estación de trabajo 45°/60° | 2,8 s/3 s | ||||||
| Tamaño de la herramienta de corte | Herramienta de corte circular exterior | 25 x 25 | |||||
| Diámetro de la hoja de mandrinado | ø25milímetro | ||||||
| Rendimiento del marco central | Rango de sujeción | ≤200mm | |||||
| Dimensión de la máquina (L x ancho x alto) | 3081,5 mm x 1658 mm x 1780 mm | 3581,5 mm x 1658 mm x 1780 mm | 4081,5 mm x 1658 mm x 1780 mm | ||||
| Peso | 2600kg | 3100kg | 3600kg | ||||
