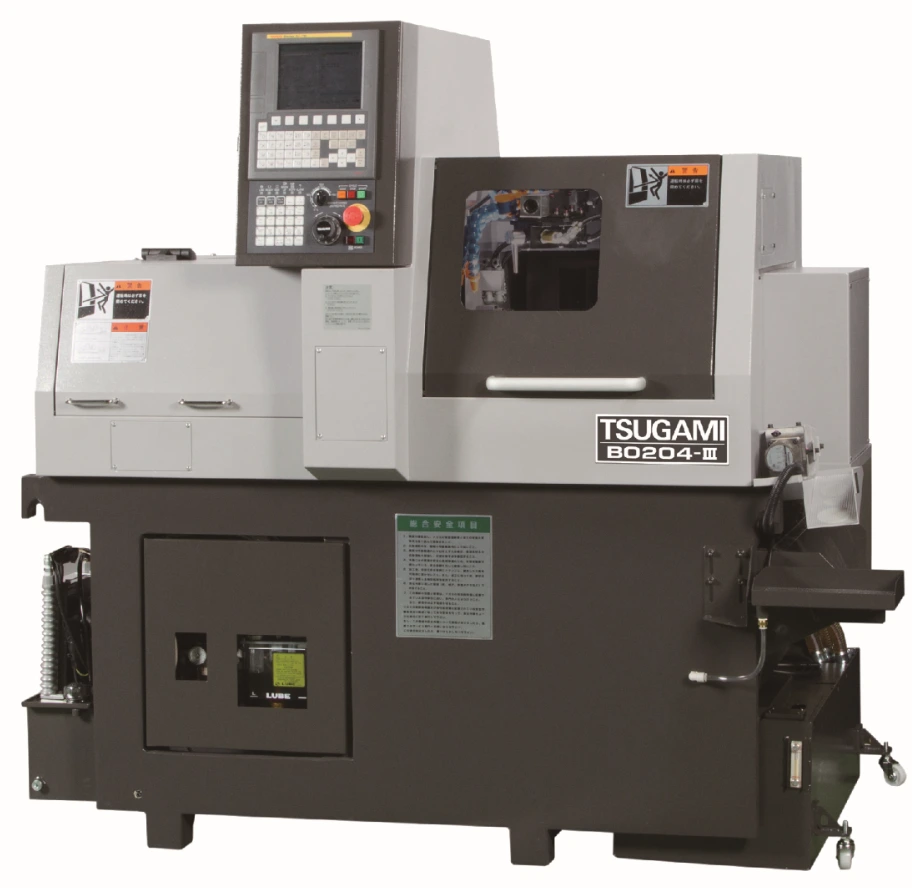

4-осевой токарно-карусельный станок с задним шпинделем B0204-III
1 Диаметр рабочего прутка: ø 3 ~ø 20 Мм
2 Диаметр отверстия главного шпинделя: ø32.5Мм
3 Скорость главного шпинделя : 200~10,000 р/ мин
4 4-осевой токарный станок с ЧПУ швейцарского типа
5.0
подобно
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Пожалуйста, заполните форму ниже, чтобы запросить цитату или запросить дополнительную информацию о нас. Пожалуйста, будьте максимально подробны в вашем сообщении, и мы вернемся к вам как можно скорее с ответом. Мы готовы начать работать над своим новым проектом, свяжитесь с нами сейчас, чтобы начать.
Введение
1. Дополнительная вращающаяся направляющая втулка с прямым приводом обеспечивает высокую скорость и точную обработку.
2. Принять запатентованную конструкцию открытия и закрытия патрона TSUGAMI, чтобы заменить традиционный рычаг и улучшить его истинную округлость.
3. В шпинделе используются прецизионные керамические подшипники, которые обеспечивают стабильную резку на высоких скоростях, продлевают срок службы инструмента и повышают точность поверхности.
4. Оснащен новым программным обеспечением для сокращения цикла обработки, повышения точности обработки и повышения удобства. .
5.План обработки насыщенный, богатый опциями и может соответствовать различным видам работ.
6. Цельное литейное основание и наклонная станина обеспечивают стабильную работу машины.
Базовые машины обеспечивают максимальную прибыль при минимальных инвестициях.

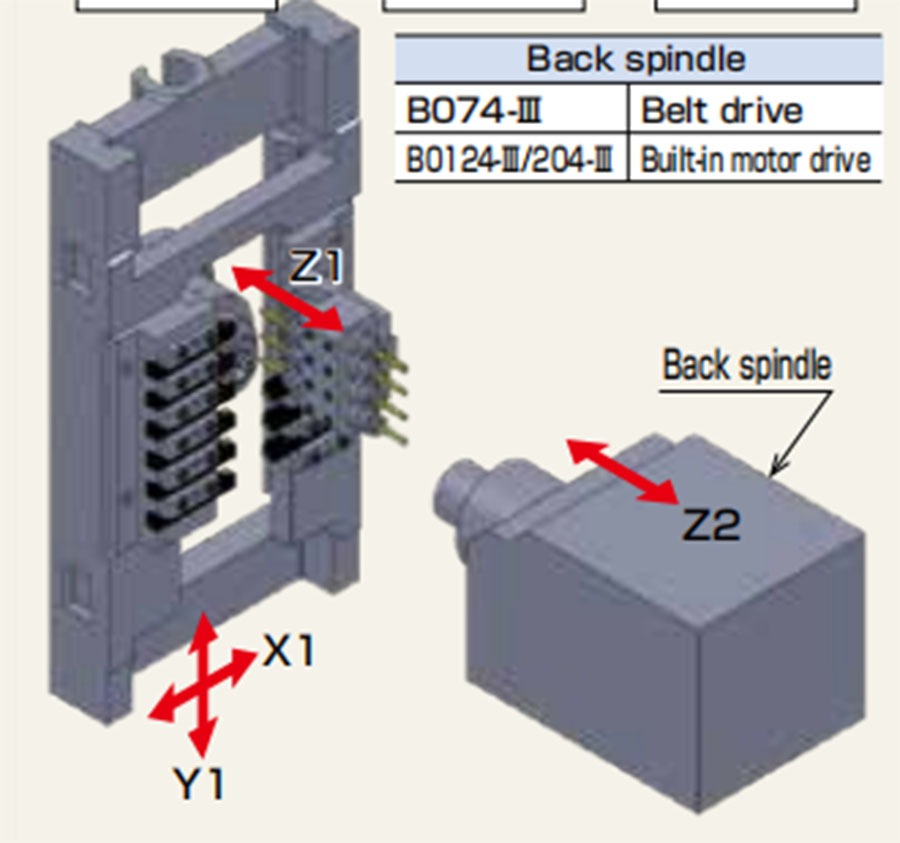

ø20 мм 4-осевое управление
| Передняя часть & задняя одновременная обработка | — | |
| Задний шпиндель | ○ | |
| Крестообразный вращающийся инструмент | Вариант | |
| Комплект без направляющей втулки | Вариант | |
| Направляющая втулка прямого привода | Вариант | |
| ось C | Вариант | |
| Крестовой жесткий метчик | Вариант | |
| Количество инструментов | ||
| Емкость хранения инструментов OD | 9 | |
| поперечно-поворотный | Вариант | |
| Передняя часть | Фиксированный | 4 |
| Роторный | — | |
| Назад | Фиксированный | 4 |
| Роторный | — | |
| Общая емкость хранения инструментов | 17 | |
Инструментальная зона
Появления

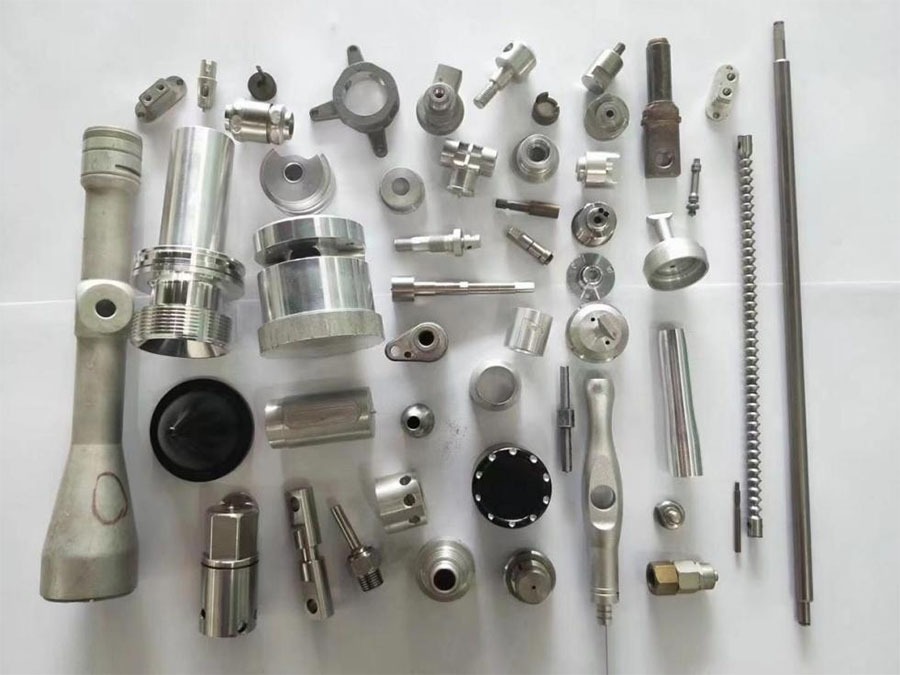

Детали для обработки с ЧПУ
Цанговые патроны и направляющая втулка для Tsugami’стандартная спецификация
| B0204-III | ||
| Цанговый патрон главного шпинделя | 2601-1192 | |
| Цанговый патрон заднего шпинделя | 2601-1147 | |
| Направляющая втулка | Тип оператора связи | 2621-1147 |
| Тип прямого привода | 2621-1226 (эксклюзивно) | |
Выбор приводного инструмента (опция)
| B0204-III | |||||
| Крестовое сверло | 2 параллельных шпинделя (Крестовое сверло: 2, Токарная обработка (Передняя часть): 3, Токарная обработка (Задняя часть): 3, Держатель для переднего сверления:ø20 x 4) | 3220-Y5130 | |||
| 2 смещенных шпинделя (Поперечное сверло: 2, Токарная обработка (Передняя часть): 3, Токарная обработка (Задняя часть): 3, Фронтальный держатель сверления:ø20 x 4) | 3220-Y5140 | ||||
| 3 шпинделя (крестовое сверло: 3, токарная обработка (передняя часть): 2, токарная обработка (задняя): 3, передний держатель сверления:ø20 x 4) | 3220-Y5150 | ||||
| 4 шпинделя (крестовое сверло: 4, токарная обработка (передняя часть): 2, токарная обработка (задняя): 3, передний держатель сверления:ø20 x 4) | 3220-Y5160 | ||||
| Нить кружит голову | Нить кружит голову | (Поворот (Спереди): 2, Поворот (задний):4 Фронтальный держатель для сверления: | 3220-Y6540 | ||
| Крест: один шпиндель | |||||
| Передний приводной инструмент | Передние приводные инструменты: 3 (Модульный тип: 1) | 3220-Y7060 | |||
| Инструментальный шпиндель | В сочетании с приводными инструментами (3220-Y7060) | 3281-T051 | |||
| Двусторонний шпиндель | 3220-Y7065 | ||||
| Вернуть активные инструменты | Приводной инструмент на задней стойке инструмента (модульный тип: 2 отверстия) | — | |||
| Двусторонний шпиндель | В сочетании с приводными инструментами (3220-Y7070) | — | |||
| Задний адаптер инструмента | — | ||||
| Задний крестообразный шпиндель инструмента | — | ||||
| Фиксированные инструменты | 2 инструменты | — | |||
| Позиция инструмента по оси Y2 | Живые инструменты | Спереди: 2/Крест : 2 | — | ||
| Фиксированные держатели сверл | 4 инструменты | — | |||
Основная спецификация
| Модель | B0204-III | |
Производительность машины | Диаметр рабочего прутка | ø3~ø20 Мм |

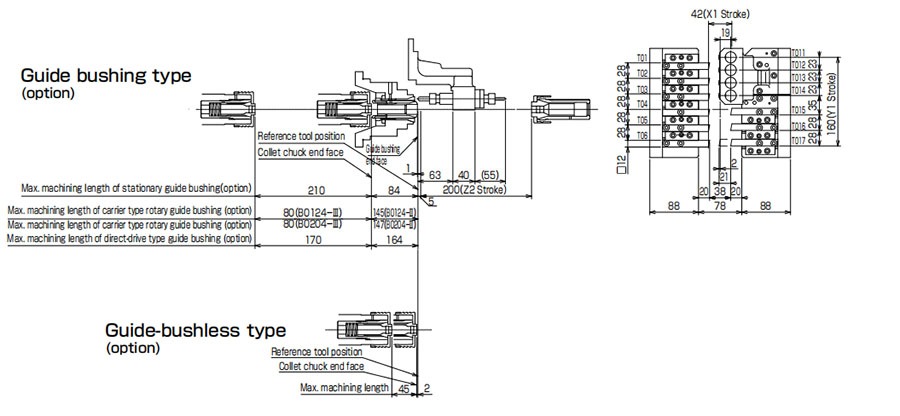

| Макс. длина обработки | 210 мм (80/170 мм: (поворотная направляющая втулка)/45 мм (без направляющей втулки))*4 | |
| Диаметр отверстия главного шпинделя | ø32.5Мм | |
| Макс. Диаметр сверления главного шпинделя | ø10Мм | |
| Макс. Диаметр резьбы главного шпинделя | М10мм | |
| Макс. Диаметр патрона заднего шпинделя | ø20Мм | |
| Макс. Диаметр сверления заднего шпинделя | ø8Мм | |
| Макс. Диаметр резьбы заднего шпинделя | M8 | |
| Макс. Диаметр поперечного сверления | ø6 мм (опция) | |
| Макс. Диаметр поперечной резьбы | M5 х 0,8 мм (опция) | |
| Макс. Диаметр долбежной фрезы шпинделя инструмента. | ø30 мм (опция) | |
| Макс. Диаметр обратного сверления | — | |
| Макс. Диаметр обратного нарезания резьбы | — | |
| Машина | Скорость главного шпинделя | 200-10 000 об/мин |
| Скорость заднего шпинделя | от 200 до 12000 об/мин | |
| Скорость поворотной направляющей втулки | Поворотная направляющая втулка несущего типа от 200 до 8000 об/мин / поворотная втулка с прямым приводом от 200 до 10000 об/мин | |
| Скорость шпинделя инструмента | От 200 до 8000 об/мин (опция)*3 (номинальная скорость 7000 об/мин) | |
| Общая емкость хранения инструментов (Стандартная/Макс. : Вариант) | 17 | |
| Размер инструмента | 12 мм х 12 мм х 85 мм | |
| Скорость быстрого перемещения | 32 м/мин (X 1:24 м/мин) | |
| Управляемая ось (линейные оси) | 4-осевой | |
Скорость двигателя | Главный шпиндель | 3.7/5.5KW |
| Задний шпиндель | 2.2/3.7кВт | |
| Ось | 1.0KW (X1, X2, Y1, Z1, Z2) | |
| Крестовое сверло | 1,0 кВт (опция) | |
| Насос охлаждающей жидкости | 0.25 KW | |
| Смазочный масляный насос | 3 W | |
|
Блок питания и другие | Вес нетто | 1800 кг |
| Требования к источнику питания | 10 ква | |
| Требования к сжатому воздуху | 0,4 МПа или выше | |
| Скорость выпуска воздуха | 50 нл/мин | |
| Емкость бака охлаждающей жидкости | 120 L | |

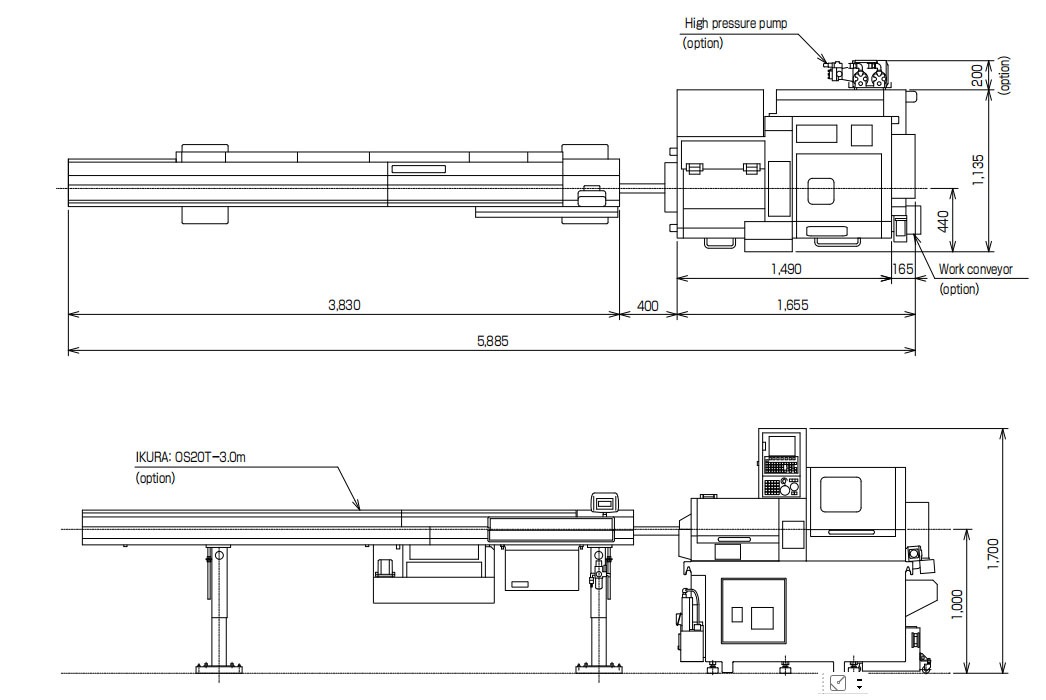

| Ширина х глубина х высота | 2125 x 1135 x 1700Мм | |
Характеристики ЧПУ
| Товар | B0204-III |
| блок ЧПУ | ФАНУК 0i-ТД |
| Управляемые оси | X1, Z1, Y1，Z2 |
| Наименьшее приращение ввода | 0,001 мм (диаметр X) (BO74III:0,0001 мм) |
| Наименьшее приращение команды | X: 0,0005 мм, другие оси: 0,001 мм (BO074III: 0,00005 мм, другие оси: 00001 мм) |
| Максимальное программируемое значение | ±8 цифры |
| Метод интерполяции | Линейный, круговой |
| Скорость подачи | от 1 до 6000 мм/мин |
| Коррекция скорости подачи | от 0 до 150 % с шагом 10 % |
| Жить | G04 от 0 до 99999.99 |
Команда АБС/ВКЛ. | X,Y,Z: абсолютные, U, V, W: инкрементальные |
| Пары коррекций инструмента | Основной: 64, задний 64 (только основной BO073-III, BO123-III, BO203-III) |
| LCD / MDI | 8,4-дюймовый цветной ЖК-дисплей |
| Язык дисплея | японский/английский |
| Размер памяти программы обработки детали | 1 Мбайт (эквивалент длины ленты 2560 м)*сумма ЧПУ главного и заднего шпинделя |
| Регистрируемые программы | 800 * сумма ЧПУ главного и заднего шпинделя |
| Разные функции | M5-цифры |
| Функция шпинделя | S5-цифры |
| Функция инструмента | Т4-цифры |
Стандартные аксессуары
| Товар | B 0204-III |
| Система автоматического программирования | ○ |
| Компенсация высоты инструмента | ○ |
| Счетчик срока службы инструмента | ○ |
| Экран периодического обслуживания | ○ |
| Адаптер главного шпинделя | ○ |
| Адаптер заднего шпинделя | ○ |
| Переходник направляющей втулки | ー(стандарт B074-III) |
| Дверной замок | ○ |
| Датчик уровня охлаждающей жидкости | ○ |
| Блок охлаждения шпинделя | ○ |
| Стандартные инструменты | ○ |
| Транзитные зажимы | ○ |
| Кронштейн для сверления на 4 отверстия | ○ |
| Выдвижная насадка для охлаждающей жидкости | ○ |
| Автоматическое отключение питания | ○ |
| Передняя стойка инструмента: 4-шпиндельное поперечное сверло. | ー |
| Держатель сверла для глубоких отверстий（ φ25Мм×2) | ー |
| Функция автоматической обрезки/функция автоматического облицовки | ○ |
| Продувка воздуха главного шпинделя/заднего шпинделя | ー |
| Продувка воздуха поперечным сверлом | ー |
| Тормоз главного шпинделя | ー |
| Управление осью C для главного/заднего шпинделей | ー |
| Держатель сверла (одна головка) | ○（3） |
| Держатель сверла с двойной головкой (регулируемый держатель сверла) | ○（1） |
| Освещение свет | ○ |
Стандартные аксессуары ЧПУ
| Товар | B0204-III |
| Функция погони | ○ |
| Непрерывная нарезка резьбы | ○ |
| Ручной генератор импульсов | ○ |
| Интерфейс ввода/вывода карты памяти | ○ |
| Фоновое редактирование | ○ |
| Время выполнения & отображение номера детали | ○ |
| Пользовательский макрос | ○ |
| Постоянный контроль скорости поверхности | ○ |
| Управление синхронизацией шпинделя (вращение/фаза/отслеживание) | ○ |
| Геометрия инструмента/набор износа | ○ |
| Программируемый ввод данных | ○ |
| Снятие фаски & угол R | ○ |
| Компенсация радиуса вершины инструмента | ○ |
| ＨＲＶ контроль | ○ |
| Многократный повторяющийся цикл | ○ |
| Расширенное редактирование программы | ○ |
| Постоянный цикл сверления | ○ |
| Жесткий метчик (главный шпиндель, задний шпиндель) | ○ |
| Обнаружение колебаний скорости шпинделя | ○ |
| Обнаружение отключения (тип дифференциала скорости) | ○ |
| Функция ручного возврата ручки | ー |
| Проверка сохраненного хода 2,3 | ー |
| Размер памяти программы обработки детали | 1 Мбайт (сумма ЧПУ главного и заднего шпинделя) |
| Регистрируемые программы | 800 (сумма ЧПУ главного и заднего шпинделя) |
Опции
| Нет. | Товар | B0204-III | |
| Направляющая втулка | Стационарная направляющая втулка | ○ | |
| Поворотная направляющая втулка несущего типа | ○ | ||
| Направляющая втулка прямого привода | ○＊6 | ||
| Комплект без направляющей втулки | ○ | ||
|
Передовой функциональная система
| Управление осью C главного шпинделя | ○ | |
| Управление осью C заднего шпинделя (тормоз является опцией) | ○＊1 | ||
| Шпиндель 1° индекс | ○ | ||
| Шпиндель 15° индекс | ○ | ||
| Тормоз главного шпинделя | ○ | ||
| Задний шпиндель 15° индекс | ○＊1 | ||
| Задний шпиндель 1° индекс | ○＊1 | ||
| Тормоз заднего шпинделя | ○＊1 | ||
| Приводной инструмент рядом с задним шпинделем | ー | ||
| Крестовое сверло (Модульный тип: 1) | ○ | ||
| 2-шпиндельное поперечное сверло | ○ | ||
| 3-шпиндельное поперечное сверло | ○ | ||
| 4-шпиндельное поперечное сверло | ○ | ||
|
Высокоточная система
| 0.1 μразрешение м | ○ | |
| Регулятор температуры охлаждающей жидкости | ○ | ||
| Сенсорный переключатель оси X2 | ○＊3 | ||
|
Живые инструменты (Задняя стойка для инструментов)
| Задний привод | ー | |
| Инструментальный шпиндель | ー | ||
| Двусторонний шпиндель | ー | ||
| Угловая сверлильная головка | ー | ||
| Нить кружит голову | ー | ||
| Голова | ー | ||
|
Живые инструменты
(Задняя стойка инструмента)
| Задний привод | ○＊3 | |
| Инструментальный шпиндель | ○＊3 | ||
| Задний крестообразный шпиндель инструмента | ○＊3 | ||
| Задний адаптер инструмента | ○＊3 | ||
|
Связанные с охлаждающей жидкостью
| Сборщик тумана | ○ | |
| Насосный агрегат высокого давления | ○ | ||
| Код М, масляный удар | ○ | ||
| ВОЛНИСТАЯ форсунка для охлаждающей жидкости | ○ | ||
|
Заготовка система разгрузки
| Ловец работ | ○＊2 | |
| Рабочий конвейер | ○＊1 | ||
| Фронтальный выброс | ○＊1 | ||
| Задний выброс | ○＊1 | ||
| Утилизация чипов | Конвейер для стружки | ○＊1 | |
|
Обслуживание машины и
функции мониторинга | Обнаружение отключения (тип сенсорного переключателя) | ○ | |
| Индикатор сигнала | ○ | ||
|
Связанные с оснасткой
| Адаптер для некруглого прутка (главный шпиндель) | ○ | |
| Адаптер для некруглого прутка (задний шпиндель) | ○＊1 | ||
| Цанговый патрон с твердосплавной накладкой | ○ | ||
| Калибр набора инструментов | ○ | ||
| Вкладыш шпинделя | ○ | ||
| Держатель сверла | Стандартный | ||
|
Функции ЧПУ
| Размер памяти программы обработки детали 128 кбайт. | ー | |
| Размер памяти программы обработки детали 256 кбайт. | ー | ||
| Размер памяти программы обработки детали 512 кбайт. | ー | ||
| Размер памяти программы обработки детали 1 Мбайт | ー | ||
| Расширение количества регистрируемых программ #1 | Размер хранилища 64 кбайт (регистрируемых программ: 120) | ー | |
| Размер хранилища 128 кбайт (регистрируемых программ: 250) | ー | ||
| Размер хранилища 256 кбайт (регистрируемых программ: 500) | ー | ||
| Размер хранилища 512 кбайт (регистрируемых программ: 1000) | ー | ||
| Программа размеров прямого чертежа | Стандартный | ||
| Нарезание резьбы с переменным шагом | Стандартный | ||
| Цикл нарезания резьбы втягивается | Стандартный | ||
| Интерполяция полярных координат | стандарт＊5 | ||
| Цилиндрическая интерполяция | стандарт＊5 | ||
| Язык дисплея | ○ | ||
|
Безопасность и другие.
| Реле потока охлаждающей жидкости | ○ | |
| Автоматический огнетушитель | ○ | ||
| Лампа освещения | Стандартный | ||
| Интерфейс устройства подачи прутка | ○ | ||
| Функция ручного возврата ручки | ○＊6 | ||
| Жесткое нарезание резьбы приводным инструментом | ○ | ||
| Интерфейс ввода/вывода RS232C | ○ | ||
| Преобразование дюймов/метрических единиц | ○ | ||
| Обнаружение ненормальной нагрузки | ○ | ||
| Соответствие водорастворимой охлаждающей жидкости | ○ | ||
Техническая дата:
| 1. | Руководство по эксплуатации | 1 установленный |
| 2. | Спецификация системного приложения | 1 установленный |
| 3. | Отчет о тестировании качества | 1 установленный |
| 4. | Список упаковки | 1 установленный |

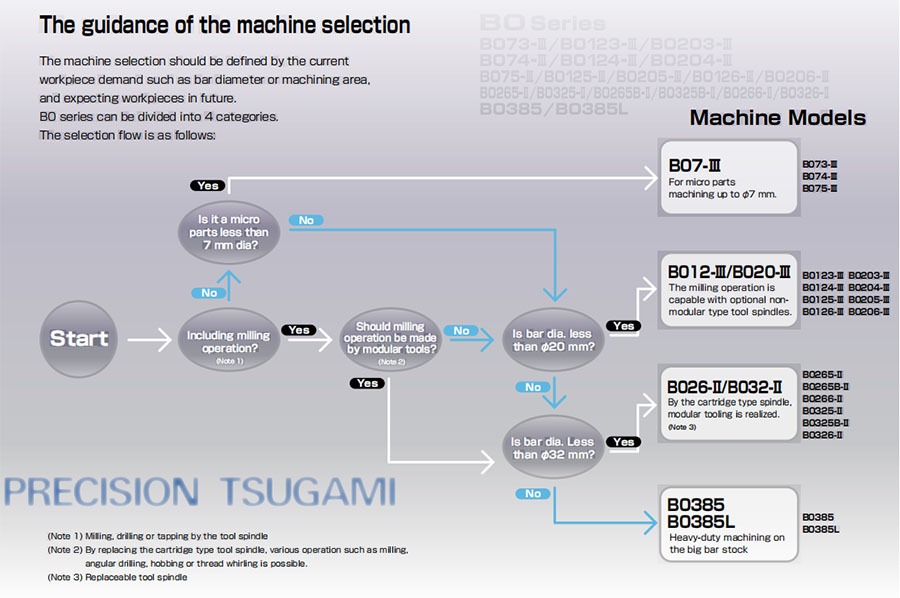

Руководство по выбору машины
{{item.score}} Звезды
{{item.pre}}%
{{item.nickname ? (item.nickname.slice(0, 2) + '*****') : item.source === 1 ? 'mall buyer' : '--'}}
{{item.comment_time}}
Review in the {{item.country}}
{{itemAttr.params_key}}: {{itemAttr.params_value}}
Свяжитесь с нами
Связаться с нами
Стремление к современному управлению предприятием, стремление к первому обслуживанию клиентов, стремление к совершенству продукции. Просто оставьте свой адрес электронной почты или номер телефона в контактной форме, чтобы мы могли отправить вам бесплатную цитату для нашего широкого спектра Дизайнов!
Сопутствующие товары
нет данных
SOUTH lathe является профессиональным производителем станков с ЧПУ, токарно-фрезерных комбинированных станков для сверления, нарезания резьбы и резьбы.
Свяжитесь с нами
+86 13928187729
+86 13928187729
manager@jeasoncnc.com
/
js_john@vip.163.com
No.3 Huafu Road, Bianjiaojuweihui, город Жунгуй, город Шунде, Фошань, провинция Гуандун, Китай.
нет данных
Авторские права © 2024 South Cnc Machine Tools Company Limited -
Southlathe.com
|
Карта сайта
