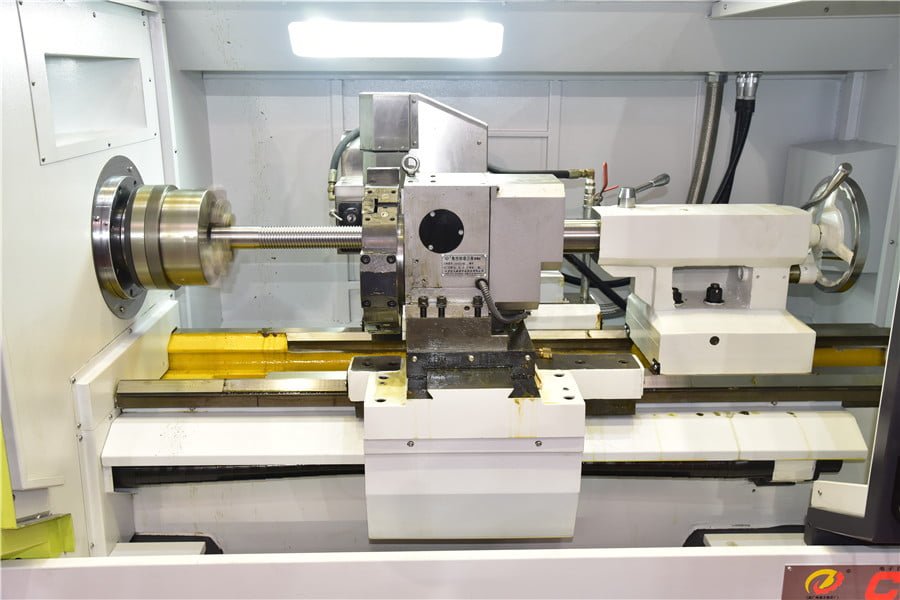

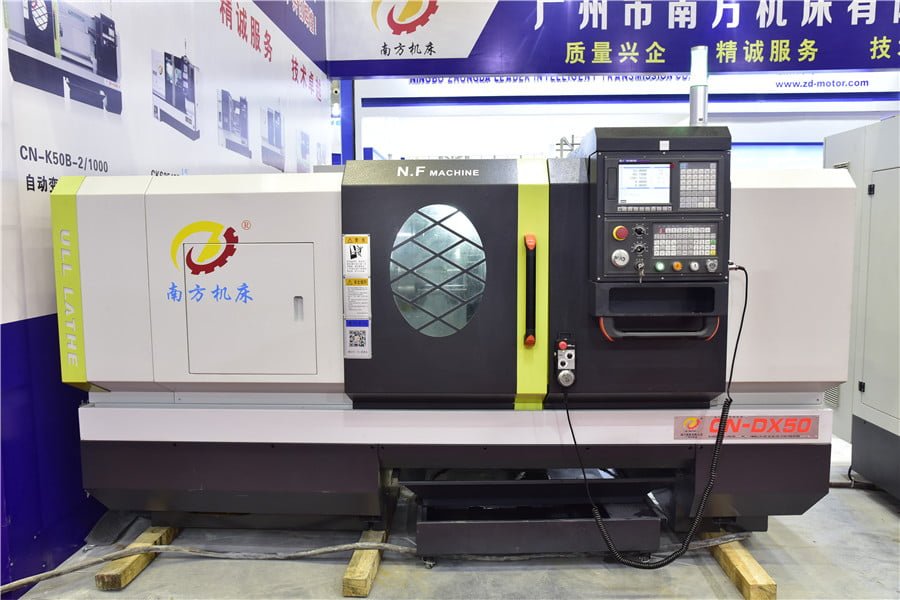

Токарно-фрезерный состав сверхмощного токарного станка с ЧПУ CN-DX50

Основная производительность (CN-DX50-1500)
1. Мощный токарный обрабатывающий центр с ЧПУ с боковым фрезерованием, сверлением и нарезанием резьбы.
2. Станок с осью Y, может выполнять боковое фрезерование, сверление и боковую резьбу.
3. диаметр обработки 330 мм
4. длина обработки 1330 мм
5. Одна деталь для основания и станины
6. Точность положения оси X, 0,03 мм
7. Положение оси Z. Точность 0,04 мм.
8. Шпиндель с коробкой передач и 3 скоростями. В: 215~2000 об/мин, М: 76~700 об/мин, Л: 34~320 об/мин.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

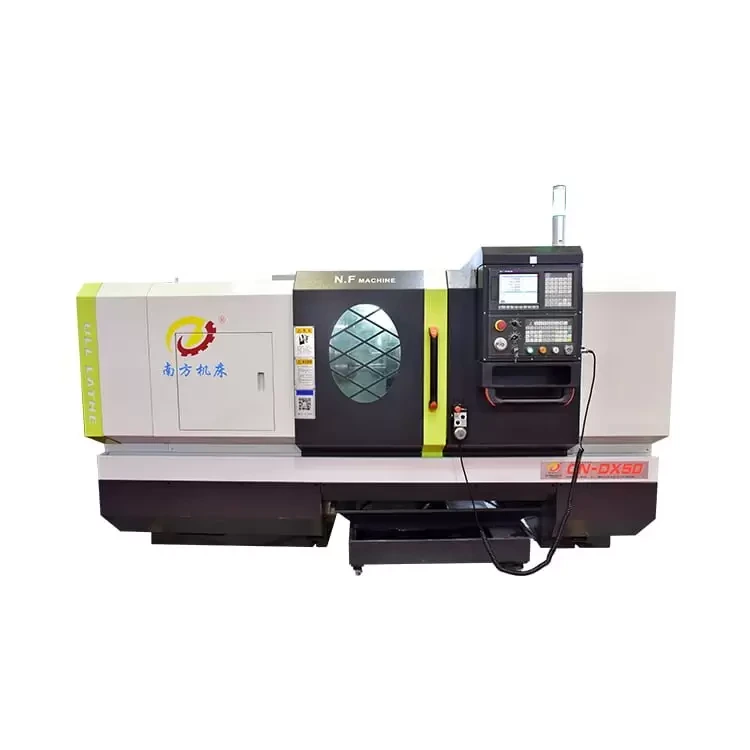

    Токарный станок с ЧПУ с поворотом 500 мм над станиной, длина обработки 1500 мм

    Основная производительность(CN-DX50-1500)
    1. Мощный токарный обрабатывающий центр с ЧПУ с боковым фрезерованием, сверлением и нарезанием резьбы.
    2. Станок с осью Y, может выполнять боковое фрезерование, сверление и боковую резьбу.
    3. диаметр обработки 330 мм
    4. длина обработки 1330 мм
    5. Одна деталь для основания и станины
    6. Точность положения оси X, 0,03 мм
    7. Положение оси Z. Точность 0,04 мм.
    8. Шпиндель с коробкой передач и 3 скоростями. H:215~2000 об/мин, M:76~700 об/мин, L:34&# 65374;320 об/мин.

    500mm swing over bed cnc lathe-1500mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Технические характеристики токарного станка с ЧПУ CN-DX50

    Товар Название Спецификация
    Основная спецификация Макс. качаться над кроватью 530 Мм
    Макс. длина центра 1500 Мм
    Расстояние между шпинделем и задней бабкой 1550 Мм
    Емкость Макс. рабочий диаметр на станине 330 мм (тип вала)
    Макс. рабочий диаметр на водиле 250 Мм
    Максимальная длина обработки от челюсти до задней бабки 1180 Мм
    Максимальный диаметр материала 80 Мм
    Точность позиционирования Точность репозиционирования оси X 0.006 Мм
    Точность репозиционирования оси Z 0.016 Мм
    Точность положения оси X 0.03 Мм
    Положение оси Z Точность 0.04 Мм
    Расстояние до центра шпинделя Расстояние между центром шпинделя и полом 1030 Мм
    Спецификация шпинделя Отверстие шпинделя 82 Мм
    Внутренняя носовая часть шпинделя 1:20/φ90
    Скорость вращения шпинделя автомат трехступенчатый 34~2000 об/мин

    H:215~2000 об/мин, M:76~700 об/мин, L:34&# 65374;320 об/мин

    Вид живой головы Power Тип живой головы Живая голова по оси Y
    Диапазон сбора живой головы ER25 (Ø2-Ø16)
    Живая скорость головы 3000 об/мин макс.
    Расстояние между головой 60Мм
    Спецификация двигателя Главный шпиндель 7.5 KW
    Живой мотор головы 1.5 KW
    Живая голова, двигатель оси Y 1.2 KW
    Серводвигатель оси Z 1.5 KW
    Серводвигатель оси X 1.2 KW
    Двигатель охлаждающего насоса AYB – 0.115 KW
    Настройка гидравлического патрона Стандартный гидравлический патрон Гидравлический патрон 8 дюймов (ручной)
    Спецификация перемещения оси Скорость перемещения по оси X 4 М/мин
    Скорость перемещения по оси Z 8 м/мин
    перемещение по оси X 310 Мм
    перемещение по оси Z 1520 Мм
    задняя бабка Тип носа MT5
    ход задней бабки 150 Мм
    Перемещение задней бабки по оси X ±15 Мм
    производительность башни Тип револьверного инструмента Горизонтальное 6 положений
    Время перемещения инструмента: позиция/45 градусов /60 градусов 2.8 S
    Размеры инструмента Инструменты для обработки наружного диаметра 25×25
    Сверлильный инструмент φ25
    Может ли ножевая пластина быть взаимозаменяемой? Нет
    Центральный люнет Диапазон зажима ≤200Мм
    Габаритный размер L × W× H 3600x1260x1600 мм
    Вес Общий вес 3100 Кг

    500mm swing over bed cnc lathe-1500mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Конфигурация машины & Параметры

    Товар Происхождение Бренд Примечание
    Контроллер Китай GSK 988
    Шпиндельный серводвигатель Китай GSK 7.5KW
    Серводвигатель оси X, Z Китай GSK Абсолютный тип шины
    Шпиндель Китай Юг
    Подшипники шпинделя Китай HRB класс P4
    Свинцовый рельсовый подшипник Китай HRB  Класс P4
    путь гильдии Китай Юг Жесткий рельс
    шариковый винт Китай Ханьцзян / бот
    двигатель живого инструмента Китай GSK
    Живой инструментальный патрон по оси Y Китай
    Чак Китай Миллиард Чуань 250 ручной трехкулачковый патрон
    Электрическая турель Китай Хонда Электрическая горизонтальная 6-станция
    Автоматическая смазка Китай YERS
    Система охлаждения Китай Микро Специальный
    сигнальная лампа Китай 3-цветный светодиодный свет
    Внешний маховик Китай Гуанчжоу с ЧПУ
