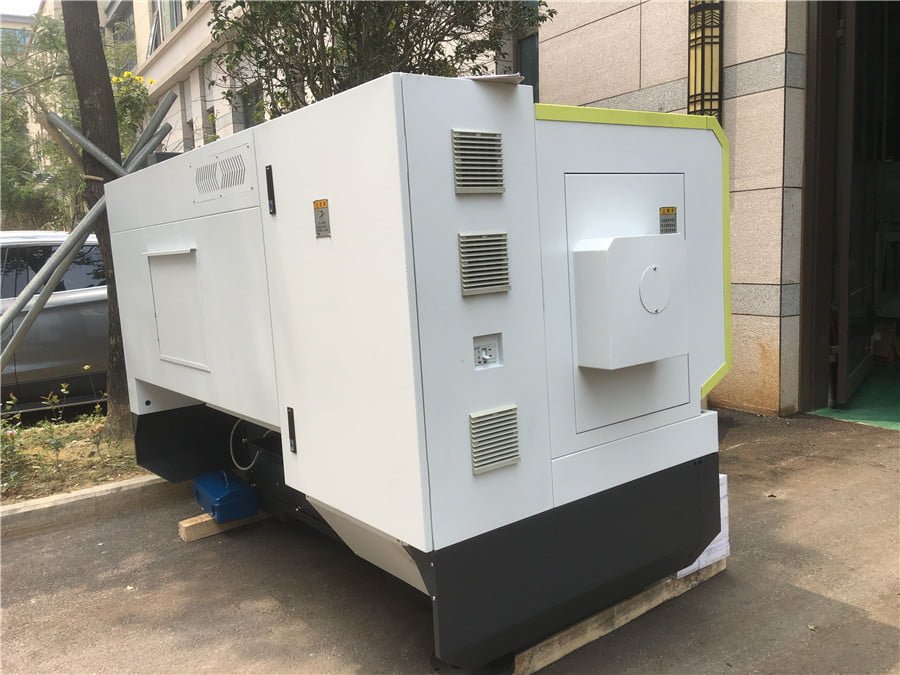

Токарный станок с ЧПУ с поворотом станины 500 мм – длина обработки 1000 мм

Основная производительность(CJK6150B-1000):
1. Цельное литейное основание и станина сохраняют достаточную жесткость и стабильность точности.
2. Поворот по диаметру станины. :500 мм
3. длина обработки до 1000 мм.
4. Расстояние между жесткими рельсами: 390 мм.
5. диаметр на каретке токарного станка: 280мм
6. Диаметр шпинделя 82 мм.
7. Шпиндель с коробкой передач i:21, трехступенчатая автоматическая коробка передач
H: 500—1600 об/мин. М: 190—760 об/мин. L: 45—220 об/мин
8. Пекинский серводвигатель CBT мощностью 7,5 кВт.
9. Модель шпиндельной головки: C8
10. Система GKS 980TDC или система 980TDI
11. Серводвигатель, резьбовое устройство, автоматическая смазка, полная защита направляющих и шариковых винтов.
12. Ручной трехкулачковый патрон диаметром 320 мм.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Токарный станок с ЧПУ с поворотом 500 мм – длина обработки 1000 мм

    Основная производительность(CJK6150B-1000):
    1. Цельное литейное основание и станина сохраняют достаточную жесткость и стабильность точности.
    2. Поворот по диаметру станины. :500 мм
    3. длина обработки до 1000 мм.
    4. Расстояние между жесткими рельсами: 390 мм.
    5. диаметр на каретке токарного станка: 280мм
    6. Диаметр шпинделя 82 мм.
    7. Шпиндель с коробкой передач i:21, трехступенчатая автоматическая коробка передач
    H: 500—1600 об/мин. М: 190—760 об/мин. L: 45—220 об/мин
    8. Пекинский серводвигатель CBT мощностью 7,5 кВт.
    9. Модель шпиндельной головки: C8
    10. Система GKS 980TDC или система 980TDI
    11. Серводвигатель, резьбовое устройство, автоматическая смазка, полная защита направляющих и шариковых винтов.
    12. Ручной трехкулачковый патрон диаметром 320 мм.

    500mm swing over bed CNC lathe –1000mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Модель

    Спецификация

    CJK6150B-1000
    Основная спецификация Качели над кроватью 500Мм
    Максимальная длина обрабатываемой детали 1000Мм
    Емкость Максимальный диаметр обработки на станине 500Мм
    Максимальный диаметр обработки на ползуне 280Мм
    Максимальная длина станка (расстояние между задней бабкой и кулачками патрона) 1000Мм
    Пруток по диаметру материала Ø80Мм
    Высота центра шпинделя 250Мм
    Межосевое расстояние между задней бабкой и шпинделем Расстояние между шпинделем и задней бабкой 1000Мм
    Шпиндель Диаметр отверстия шпинделя Ø82Мм
    Конусность отверстия шпинделя C8/1:20/φ90
    Диапазон скорости шпинделя Шпиндель с коробкой передач i:21, трехступенчатая автоматическая коробка передач

    H: 500—1600 об/мин. М: 190—760 об/мин. L: 45—220 об/мин

    турель Макс. перемещение револьверной головки по оси Z 1000Мм
    Макс. перемещение башни по оси X 300Мм
    Быстрая скорость перемещения по оси Z 6000 мм/мин
    Быстрая скорость перемещения по оси X 3000 мм/мин

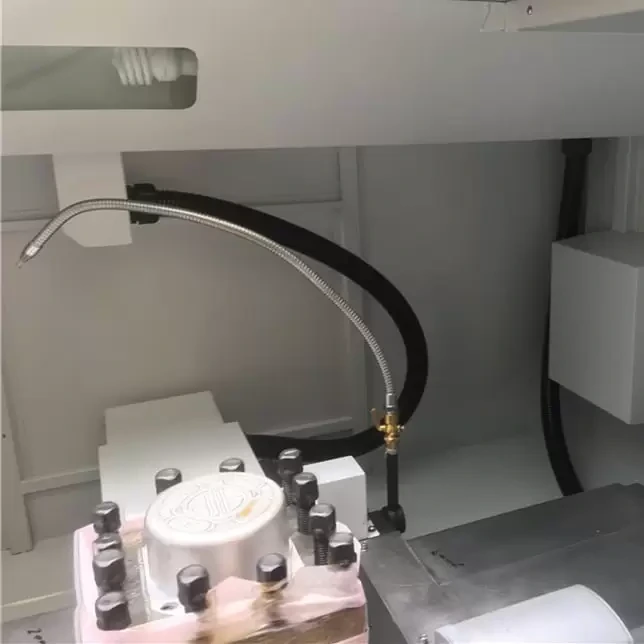

    Позиции турелей револьверная головка вертикального типа на 4 или 6 позиций
    Размер башни 25×25 Мм
    Расстояние между центром шпинделя и опорной поверхностью 25Мм
    задняя бабка Лента задней бабки MT5
    Макс. перемещение втулки задней бабки по оси Z 150Мм
    Макс. перемещение втулки задней бабки по оси X ±15Мм
    Мотор Мощность главного двигателя Пекинский серводвигатель CBT 7,5 кВт
    Двигатель оси Z 1.5 кВт
    Крутящий момент двигателя оси X 1.2 кВт
    Охлаждающий насос АЙБ-20 0,115кВт
    Модель держателя инструмента LD4
    Габаритные размеры 2500 мм х 1400 мм х 1550 мм
    Вес нетто Модель 1000 мм 2800 кг

    Точность проверки машины

    Объект проверки Китай Стандартный Заводской стандарт
    Точность обработки IT7 IT7
    Обработка округлости заготовки 0,005 мм/φ50 мм 0,004 мм/φ50 мм
    Цилиндричность обрабатываемой детали 0,03 мм/300 мм 0,02 мм/200 мм
    Обработка плоскостности заготовки 0,025 мм/φ300 мм 0,015 мм/φ200 мм
    Обработка поверхности заготовки Ra2.5μм Ra2.0μм
    Точность положения Ось X 0,03 мм Ось X 0,024 мм
    Ось Z 0,04 мм Ось Z 0,032 мм
    Перепозиционировать Ось X 0,012 мм Ось X 0,01 мм
    Ось Z 0,016 мм Ось Z 0,012 мм

    500mm swing over bed CNC lathe –1000mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Конфигурация машины

    Название аксессуаров Технические характеристики Модель Производитель Замечание
    CNC GSK980 GSK
    Главный двигатель Серводвигатель шпинделя мощностью 7,5 кВт Китай Пекин ТОС
    Двигатель оси X 110ST-M06030 GSK
    Двигатель оси Z 130ST-M10025 GSK
    Подшипник шпинделя P4 Знаменитый китайский подшипник оси Ha
    P4
    Турель Вертикальная 4- или 6-позиционная револьверная головка с автоматическим управлением LD81 HTC
    ШВП по оси X C3 Бот / Хан Ривер
    ШВП оси Z C3 Бот / Хан Ривер
    Винтовые подшипники для ШВП оси X P4 Исследование оси Харбин/Ло
    Винтовые подшипники для ШВП оси Z P4 Исследование оси Харбин/Ло
    Трехцветный свет Три цвета мигают ONN
    задняя бабка Задняя бабка с ручной блокировкой Юг Китая
    Ключевые электрические компоненты Реле/контактор Япония’s Izumi/Швейцария ABB/Schneider

    Стандартные аксессуары для станков:

    Нет. название аксессуара Технические характеристики модели Количество Замечание
    1 Отрегулируйте звуковой сигнал и болты 1 Южный бренд
    2 Инструменты панорамирования 1 Три чайки
    3 Винтовые инструменты 1 Китайский бренд
    4 Чак Диаметр ручного кулачкового патрона Φ250 1 Китайский бренд

    Технические данные:

    Нет. Технические данные Название Копии Замечание
    1 Ручной станок (станок)—механический и электрический 1
    2 Сертификат 1
    3 Прецизионный контроль 1
    4 Товарная накладная 1
    5 Ручное пользовательское управление контроллером 1
    6 Руководство по эксплуатации системы контроллера 1
    7 Электрическая схема 1
