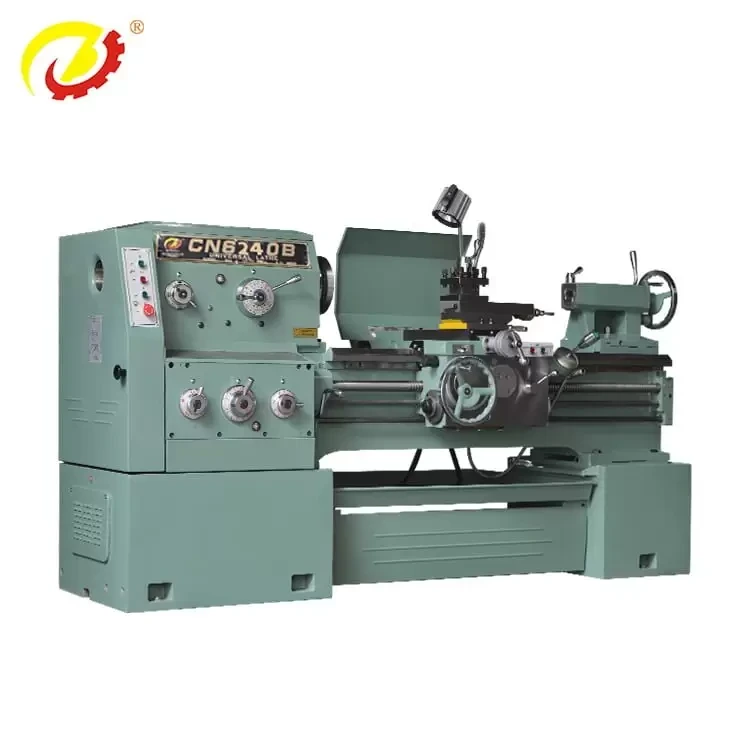

Ручной токарный станок с поворотным седлом 420 мм над станиной – длина обработки 3000 мм 1

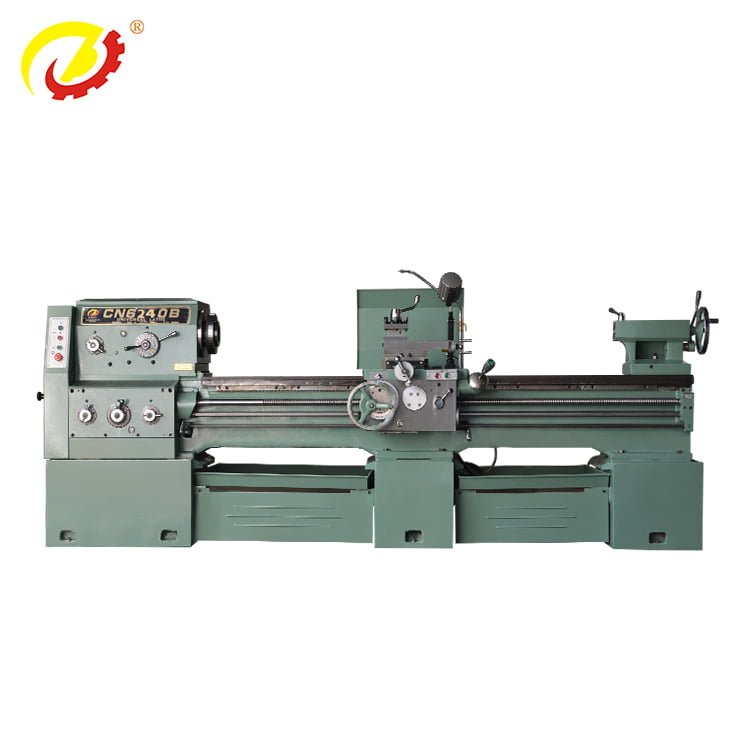

Ручной токарный станок с поворотным седлом 420 мм над станиной – длина обработки 3000 мм 2
Ручной токарный станок с поворотным седлом 420 мм над станиной – длина обработки 3000 мм 1
Ручной токарный станок с поворотным седлом 420 мм над станиной – длина обработки 3000 мм 2

Ручной токарный станок с поворотным седлом 420 мм над станиной – длина обработки 3000 мм

Основные характеристики( Ручной токарный станок CN6240B/3000)
1. Длина обработки до 3000 мм.
2. Качели над станиной диаметром 420 мм.
3. Диаметр кровати 630 мм на седловом месте.
4. Литейное основание и 2 детали с рабочей станиной
5. Диаметр отверстия шпинделя 82 мм.
6. Округлость не более 0,01 мм.
7. Цилиндричность не более 100 мм.
8. Длина измерения не превышает 0,01 мм.
9. Поверхностность (Ra) не превышает 25 мкм
10. Новый дизайн для быстрого перемещения по оси Z.
11. Машина имеет высокую точность, низкий уровень шума, хорошую жесткость, новый стиль и т. д.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Ручной токарный станок с поворотным седлом 420 мм – длина обработки 3000 мм

    Основные характеристики( Ручной токарный станок CN6240B/3000)
    1. Длина обработки до 3000 мм.
    2. Качели над станиной диаметром 420 мм.
    3. Диаметр кровати 630 мм на седловом месте.
    4. Литейное основание и 2 детали с рабочей станиной
    5. Диаметр отверстия шпинделя 82 мм.
    6. Округлость не более 0,01 мм.
    7. Цилиндричность не более 100 мм.
    8. Длина измерения не превышает 0,01 мм.
    9. Поверхностность (Ra) не превышает 25 мкм
    10. Новый дизайн для быстрого перемещения по оси Z.
    11. Машина имеет высокую точность, низкий уровень шума, хорошую жесткость, новый стиль и т. д.

    420mm swing over bed saddle manual lathe –3000mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Основная спецификация

    Модель CN6240B
    Основная спецификация Высота центра шпинделя 210 Мм
    Качели над кроватью 420Мм
    Макс. длина заготовки 3000 Мм
    Инструменты перемещаются по оси Z 3000 Мм
    Макс. диаметр обработки на держателе инструмента 220 Мм
    Диаметр материала стержня 80Мм
    Шпиндель Диаметр отверстия шпинделя Φ82
    Конусность отверстия шпинделя φ90/1:2
    Диапазон скорости шпинделя 9~1600 об/мин, 24 класс для обоих вращений
    Сторонник инструментов Макс. Перемещение инструмента по оси X 320 Мм
    Макс. Сторонник путешествий мелких инструментов 145 Мм
    точность по оси Z 1 мм/шаг. 300 мм/об
    Точность по оси X 0,05 мм/шаг. 5 мм/об
    точность на маленьком держателе инструмента 0,05 мм/шаг 5 мм/об
    Диапазон углов поворота башни 1°/шаг
    Высота центра до стороны опоры Приблизительно 28 мм
    Размер инструмента (В x Ш) 25 Мм×25 Мм
    Скорость подачи по оси Z 0.028~6,43 мм/об 93 класса
    Скорость подачи по оси X 0,012~2,73 мм/об 93 класс
    задняя бабка Конусность втулки задней бабки MT5
    Максимальный ход втулки задней бабки 150 Мм
    Максимальный ход задней бабки по оси X ±15 Мм
    Резьба Резьба метрический шаг 0.5~224 48 оценок
    Резьба дюймовый шаг 72~1/8 т/в 48 классах
    Резьба по модулю шага 0,5~112 мм 42 класса
    Диаметральный шаг резьбы 56~1/4 DP 45 классов
    Мотор Главный мотор 7.5 KW
    Скорость главного двигателя 50 Гц 1500 об/мин
    Двигатель насоса охладителя 90W
    Габаритные размеры (Д х Ш х В) 3000 Мм 4800×1043×1275 Мм
    Вес нетто 3200 Кг
    Пояс Спецификация ремня главного привода B-2260 мм

    Стандарт точности

    Единица измерения:мм

    Объект проверки Китайский стандарт Заводской стандарт
    Точность обработки IT8 IT8
    Точность обработки округлости заготовки 0.007Мм 0.006Мм
    Точность обработки цилиндричности заготовки 0,015 мм/Ф300 мм 0,013 мм/Ф200 мм
    Обработка поверхности заготовки Ra3.2μм Ra2.8μм
    Обработка плоскостности заготовки 0,02 мм/300 мм 0,018 мм/300 мм

    Стандартные аксессуары конфигурации

    Название Спецификация Бренд Замечание
    Главный мотор Трехфазный асинхронный двигатель мощностью 7,5 кВт Сделано в Китае
    Подшипник шпинделя Класс точности5 Сделано в Китае
    ШВП по оси X Сделано в Китае
    ШВП оси Z
    Ручной патрон 3-кулачковый патрон 250 мм. Сделано в Китае
    Электрические компоненты Сделано в Китае

    Стандартные аксессуары:

    Нет. Название Спецификация QTY
    1 Набор освещения 1 установленный
    2 Система охлаждения 1 установленный
    3 3-х кулачковый патрон 250 1 установленный
    4 Переходная пластина трехкулачкового патрона φ250 1 установленный
    5 задняя бабка MT5 2 установленный
    6 Перо задней бабки 1 : 20/M.T5 1 установленный
    7 Двойной гаечный ключ 10×12 S91-1 1 установленный
    8 Двойной гаечный ключ 14×17 S91-1 1 установленный
    9 Двойной гаечный ключ 19×22 S91-1 1 установленный
    10 Двойной гаечный ключ 27×30 S91-1 1 установленный
    11 Квадратный накидной ключ 22 S92-3 1 установленный
    12 Односторонний гаечный ключ со шлицевой гайкой 45-52 S93-1 1 установленный
    13 Односторонний гаечный ключ со шлицевой гайкой 115-130 S93-1 1 установленный
    14 Односторонний гаечный ключ со шлицевой гайкой 145-160 S93-1 1 установленный
    15 внутренний шестигранный ключ 5 S91-7 1 установленный
    16 внутренний шестигранный ключ 6 S91-7 1 установленный
    17 внутренний шестигранный ключ 8 S91-7 1 установленный
    18 внутренний шестигранный ключ 10 S91-7 1 установленный
    19 внутренний шестигранный ключ 12 S91-7 1 установленный
    20 Отвертка 150 1 установленный
    21 Нефтяной пистолет YQ100 1 установленный
    22 Ножной болт M16×400;GB799-76 6 установленный
    23 Орех M16;GB52-76 6 установленный
    24 Шайба 16;GB97-76 6 установленный
    25 Треугольный ремень Руководство для серии 40 B2260 (89″) 4 установленный
    Руководство для серии 50 B2330 (92″) 4 установленный
    26 Менять скоростную передачу Z=84(для машины серии 50) 1
    27 Менять скоростную передачу Z=69 (для машины серии 40) 1
    28 Менять скоростную передачу Z=56;60 1
    29 Менять скоростную передачу Z=57 1

    Техническая дата:

    1. Руководство пользователя машины 1 установленный
    2. Сертификация машины 1 установленный
    3. Список упаковки 1 установленный
