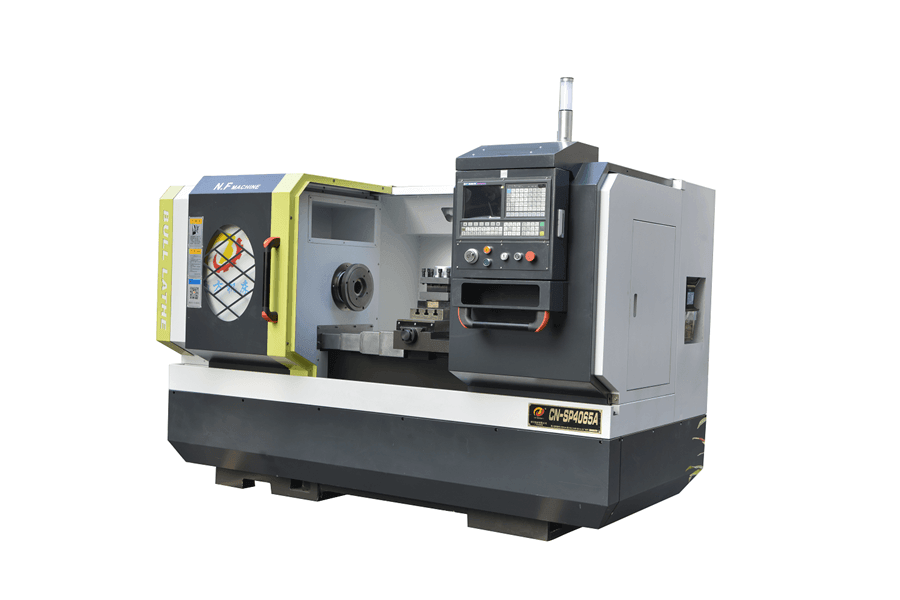

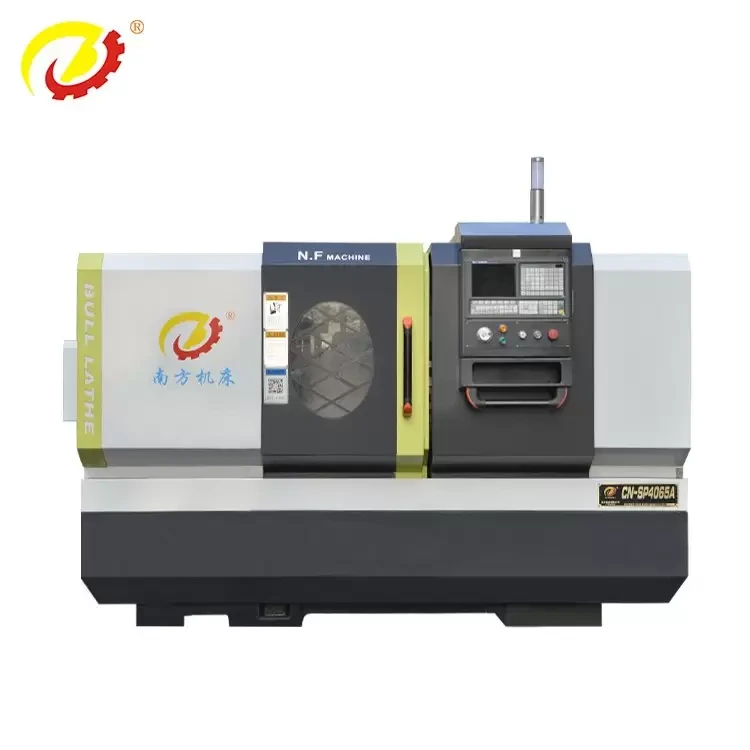

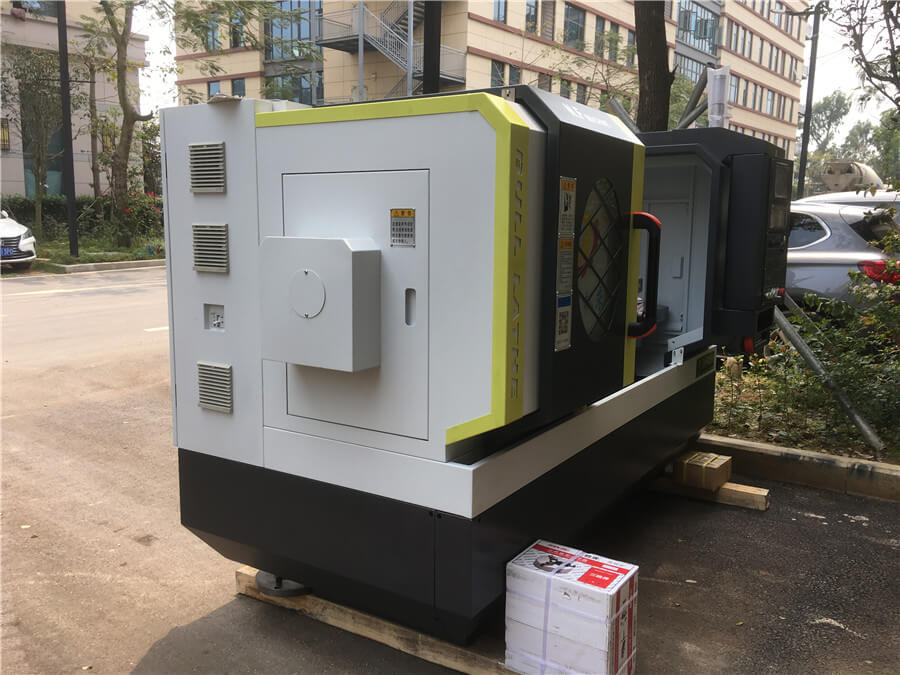

Токарный станок с ЧПУ с поворотной станиной 420 мм – длина обработки 650 мм

Основная производительность(CN-SP4065A):
1. Цельное литейное основание и станина сохраняют достаточную жесткость и стабильность точности.
2. Поворот по диаметру станины. :420 мм,
3. Расстояние между направляющей: 380 мм.
4. диаметр на каретке токарного станка: 270мм
5. Двойные треугольные жесткие рельсы
6. Диаметр шпинделя 52 мм.
7. Шпиндель с коробкой передач, трехступенчатая автоматическая коробка передач.
H: 275—2000 об/мин. М: 112—820 об/мин. L: 60—440 об/мин
8. Пекинский серводвигатель CBT мощностью 5,5 кВт.
9. Модель шпиндельной головки: C6
10. Система GKS 980TDC или система 980TDI
11. Серводвигатель, резьбовое устройство, автоматическая смазка, полная защита направляющих и шариковых винтов.
12. Ручной трехкулачковый патрон диаметром 200 мм.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Токарный станок с ЧПУ с поворотной станиной 420 мм – длина обработки 650 мм

    Основная производительность(CN-SP4065A):
    1. Цельное литейное основание и станина сохраняют достаточную жесткость и стабильность точности.
    2. Поворот по диаметру станины. :420 мм,
    3. Расстояние между направляющей: 380 мм.
    4. диаметр на каретке токарного станка: 270мм
    5. Двойные треугольные жесткие рельсы
    6. Диаметр шпинделя 52 мм.
    7. Шпиндель с коробкой передач, трехступенчатая автоматическая коробка передач.
    H: 275—2000 об/мин. М: 112—820 об/мин. L: 60—440 об/мин
    8. Пекинский серводвигатель CBT мощностью 5,5 кВт.
    9. Модель шпиндельной головки: C6
    10. Система GKS 980TDC или система 980TDI
    11. Серводвигатель, резьбовое устройство, автоматическая смазка, полная защита направляющих и шариковых винтов.
    12. Ручной трехкулачковый патрон диаметром 200 мм.

    420mm swing over bed CNC lathe –650mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Модель

    Спецификация

    CN-SP4065A
    Основная спецификация Качели над кроватью 420Мм
    Максимальная длина обрабатываемой детали 650Мм
    Емкость Максимальный диаметр обработки на станине 400Мм
    Максимальный диаметр обработки на ползуне 270Мм
    Максимальная длина станка (расстояние между задней бабкой и кулачками патрона) 650Мм
    Пруток по диаметру материала Ø50Мм
    Высота центра шпинделя 260Мм
    Межосевое расстояние между задней бабкой и шпинделем Расстояние между шпинделем и задней бабкой /////
    Шпиндель Диаметр отверстия шпинделя Ø52Мм
    Конусность отверстия шпинделя C6
    Диапазон скорости шпинделя Тип коробки передач автоматическое переключение передач H: 275—2000 об/мин. М: 112—820 об/мин. L: 60—440 об/мин
    турель Макс. перемещение револьверной головки по оси Z 650Мм
    Макс. перемещение башни по оси X 260Мм
    Быстрая скорость перемещения по оси Z 8000 мм/мин
    Быстрая скорость перемещения по оси X 6000 мм/мин

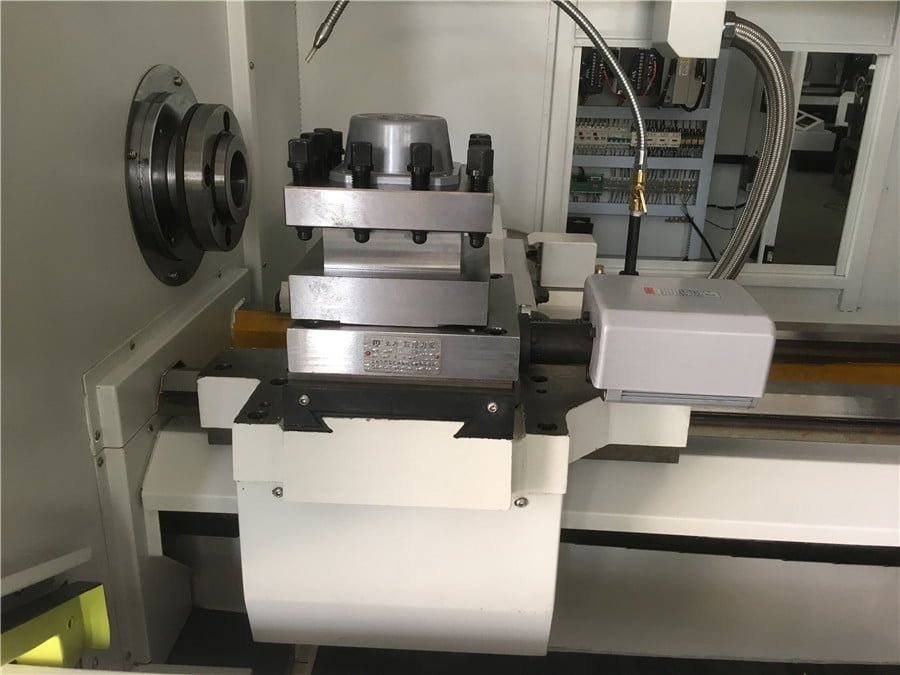

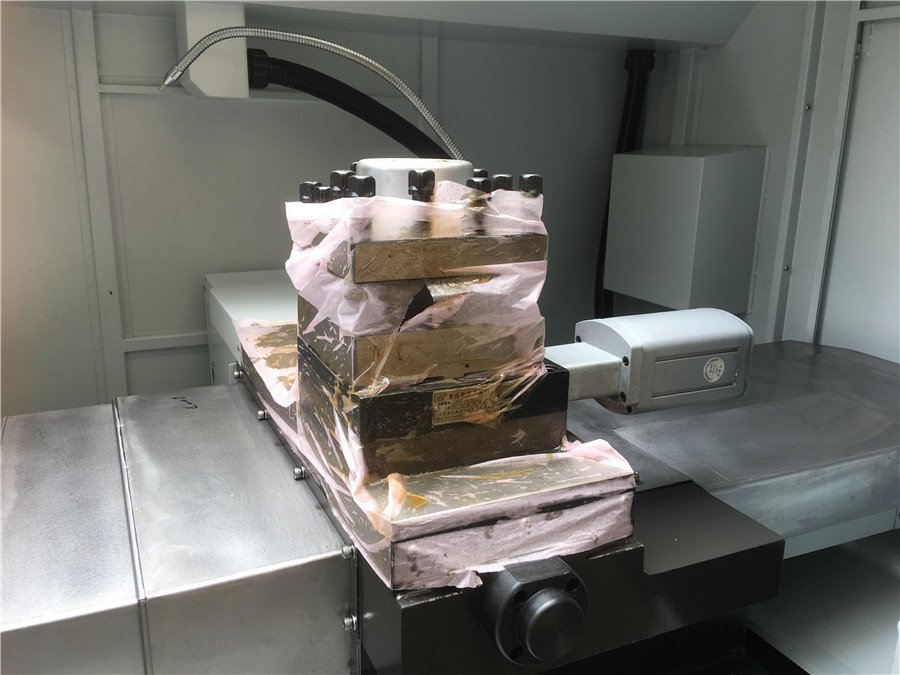

    Позиции турелей 4-позиционная турель вертикального типа
    Размер башни 25×25 Мм
    Расстояние между центром шпинделя и опорной поверхностью 25Мм
    Мотор Мощность главного двигателя Пекинский серводвигатель CBT 5,5 кВт
    Крутящий момент двигателя оси Z 10 Нм
    Крутящий момент двигателя оси X 6 Нм
    Охлаждающий насос АЙБ-20 0,115кВт
    Модель держателя инструмента LD4
    Габаритные размеры 2700 мм х 1600 мм х 1900 мм
    Вес нетто Модель 750 мм 2100 кг

    420mm swing over bed CNC lathe –650mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Точность проверки машины

    Объект проверки Китай Стандартный Заводской стандарт
    Точность обработки IT7 IT7
    Обработка округлости заготовки 0,005 мм/φ50 мм 0,004 мм/φ50 мм
    Цилиндричность обрабатываемой детали 0,03 мм/300 мм 0,02 мм/200 мм
    Обработка плоскостности заготовки 0,025 мм/φ300 мм 0,015 мм/φ200 мм
    Обработка поверхности заготовки Ra2.5μм Ra2.0μм
    Точность положения Ось X 0,03 мм Ось X 0,024 мм
    Ось Z 0,04 мм Ось Z 0,032 мм
    Перепозиционировать Ось X 0,012 мм Ось X 0,01 мм
    Ось Z 0,016 мм Ось Z 0,012 мм

    420mm swing over bed CNC lathe –650mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Конфигурация машины

    Название аксессуаров Технические характеристики Модель Производитель Замечание
    CNC GSK980 GSK
    Главный двигатель Серводвигатель шпинделя мощностью 5,5 кВт Китай Пекин ТОС
    Двигатель оси X 10 Нм GSK
    Двигатель оси Z 4 Нм GSK
    Подшипник шпинделя P4 Знаменитый китайский подшипник оси Ha
    P4
    Шпиндель 52Мм Южная машина
    Турель Вертикальная 4-позиционная турельная автоматическая LD81 HTC
    ШВП по оси X C3 Бот / Хан Ривер
    ШВП оси Z C3 Бот / Хан Ривер
    Винтовые подшипники для ШВП оси X P4 Исследование оси Харбин/Ло
    Винтовые подшипники для ШВП оси Z P4 Исследование оси Харбин/Ло
    Трехцветный свет Три цвета мигают ONN
    Ключевые электрические компоненты Реле/контактор Япония’s Izumi/Швейцария ABB/Schneider

    420mm swing over bed CNC lathe –650mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Стандартные аксессуары для станков:

    Нет. название аксессуара Технические характеристики модели Количество Замечание
    1 Отрегулируйте звуковой сигнал и болты CN-SP4065A 1 Южный бренд
    2 Инструменты панорамирования 1 Три чайки
    3 Винтовые инструменты 1 Китайский бренд
    4 Чак Диаметр ручного кулачкового патрона Φ200 1 Китайский бренд

    Технические данные:

    Нет. Технические данные Название Копии Замечание
    1 Ручной станок (станок)—механический и электрический 1
    2 Сертификат 1
    3 Прецизионный контроль 1
    4 Товарная накладная 1
    5 Ручное пользовательское управление контроллером 1
    6 Руководство по эксплуатации системы контроллера 1
    7 Электрическая схема 1
