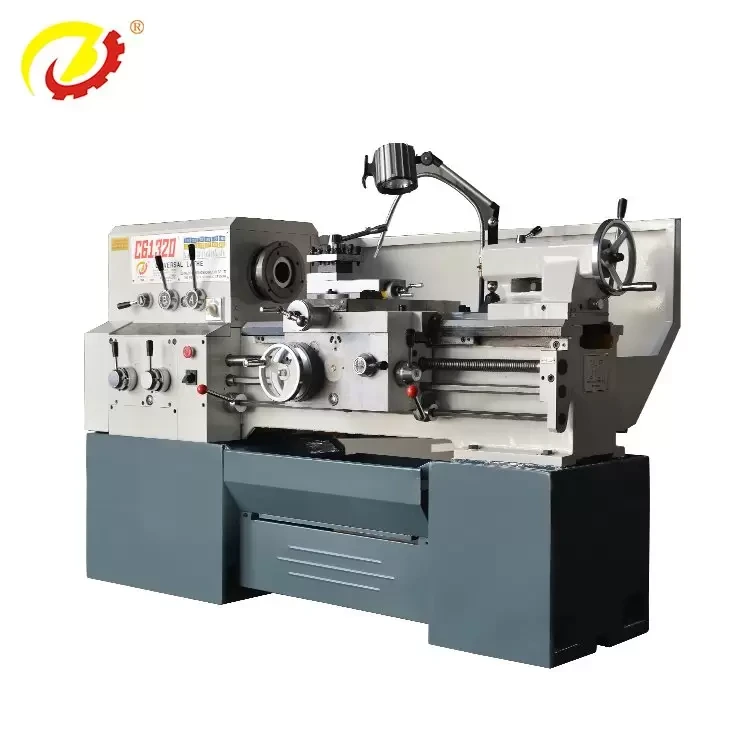

Ручной токарный станок с поворотной станиной 350 мм – длина обработки 1500 мм 1
Ручной токарный станок с поворотной станиной 350 мм – длина обработки 1500 мм 1

Ручной токарный станок с поворотной станиной 350 мм – длина обработки 1500 мм

Основная производительность(C6132D-1500)
1. Диаметр качания над кроватью 350 мм.
2. Макс. длина обработки до 1500 мм.
3. Высокая производительность для литейной базы
4. Расстояние между жесткими рельсами до 320 мм.
5. Точность обработки – это IT8

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Ручной токарный станок с поворотной станиной 350 мм – длина обработки 1500 мм

    Основная производительность
    1. Диаметр качания над кроватью 350 мм.
    2. Макс. длина обработки до 1500 мм.
    3. Высокая производительность для литейной базы
    4. Расстояние между жесткими рельсами до 320 мм.
    5. Точность обработки – это IT8
    6. Округлость обрабатываемой детали не превышает 0,01 мм,
    7. Гладкость обрабатываемой детали не превышает 0,013 мм/Ø200Мм
    8. Поверхности (Ra) не превышают 2,8 мкм
    9. Постоянство диаметра обработки не превышает 0,018 мм/300 мм.
    10. Машина имеет высокую точность, низкий уровень шума, хорошую жесткость, новый стиль и т. д.

    Основная спецификация

    Модель C6132D-1500
    Качаясь над кроватью 350Мм
    Максимальная длина обрабатываемой детали 1500Мм
    Ширина направляющей на кровати 320Мм
    Максимальный диаметр обработки на держателе инструмента 190Мм
    Макс. Перемещение держателя инструментов по оси Z 1380Мм
    Макс. Перемещение инструмента по оси X 220Мм
    Диаметр отверстия в материале Ø45Мм
    Макс. диаметр качания на седле ////
    Макс. Длина обработки на седле ////
    Шпиндель Высота центра шпинделя 175Мм
    Соединение шпинделя C6
    Диаметр отверстия шпинделя Ø46Мм
    Конусность отверстия шпинделя MT6
    Диапазон скорости шпинделя 25-1600об/мин 12 ступеней
    задняя бабка Конус верхней втулки MT4
    Рукав хвостового приклада, максимальный ход 130Мм
    Хвостовой приклад, максимальный горизонтальный ход ±10Мм
    Винтовые резьбы Резьба метрический шаг 0,45-20 мм/об 30 моделей
    Резьба дюймовый шаг 80-1-3/4n/1” 35 моделей
    Резьба по модулю шага 0,25-10 мм 25 моделей
    Диаметральный шаг резьбы Модели 160-3-1/2 ДП 30
    Модель шпиндельного двигателя ЯД132М-8/4-Б5 3/4,5 кВт
    Модель главного приводного ремня & спецификация 4-А-1900мм, 4-А-2000мм
    Мотор Главный мотор 3 / 4.5 KW
    Скорость главного двигателя 50 Гц 1500 об/мин
    Двигатель насоса охладителя 90W
    Габаритные размеры (Д х Ш х В) 1500 Мм 2700x950x1200 мм
    Вес нетто 1550 Кг

    Стандарт точности
    Единица измерения:мм

    Объект проверки Китайский стандарт Заводской стандарт
    Точность обработки IT8 IT8
    Точность обработки округлости заготовки 0.007Мм 0.006Мм
    Точность обработки цилиндричности заготовки 0,015 мм/Ф300 мм 0,013 мм/Ф200 мм
    Обработка поверхности заготовки Ra3.2μм Ra2.8μм
    Обработка плоскостности заготовки 0,02 мм/300 мм 0,018 мм/300 мм

    Стандартные аксессуары конфигурации

    Название Спецификация Бренд Замечание
    Главный мотор Трехфазный асинхронный двигатель мощностью 3/4,5 кВт Сделано в Китае
    Подшипник шпинделя Класс точности5 Сделано в Китае
    ШВП по оси X Сделано в Китае
    ШВП оси Z
    Ручной патрон 8 дюймов (3-кулачковый патрон 200 мм) Сделано в Китае
    Электрические компоненты Сделано в Китае

    Стандартные аксессуары:

    Нет. Название Спецификация QTY
    1 Набор освещения 1 установленный
    2 Система охлаждения 32A-10001 1 установленный
    3 Регулируемое крепление 3# 6 установленный
    4 3-х кулачковый патрон KZ200 1 установленный
    5 Переходная пластина трехкулачкового патрона 32D-09701 1 установленный
    6 задняя бабка D114 1 установленный
    7 Перо задней бабки P326*4 1 установленный
    8 Двойной гаечный ключ 12×14 S91-1 1 установленный
    9 Двойной гаечный ключ 17×19 S91-1 1 установленный
    10 Двойной гаечный ключ 12×24 S91-1 1 установленный
    11 Ключ с одной головкой 30 S91-2 1 установленный
    12 Квадратный накидной ключ 12 S92-3 1 установленный
    13 Односторонний гаечный ключ со шлицевой гайкой 38-42 S93-1 1 установленный
    14 Односторонний гаечный ключ со шлицевой гайкой 45-52 S93-1 1 установленный
    15 Односторонний гаечный ключ со шлицевой гайкой 100-110 S93-1 1 установленный
    16 Односторонний гаечный ключ со шлицевой гайкой 115-130 S93-1 1 установленный
    17 внутренний шестигранный ключ 5 S91-7 1 установленный
    18 внутренний шестигранный ключ 6 S91-7 1 установленный
    19 внутренний шестигранный ключ 8 S91-7 1 установленный
    20 внутренний шестигранный ключ 10 S91-7 1 установленный
    21 Отвертка 150 1 установленный
    22 Нефтяной пистолет YQ100 1 установленный
    23 Ножной болт M16×400;GB799-76 8 установленный
    24 Орех M16;GB52-76 8 установленный
    25 Шайба 16;GB97-76 8 установленный
    26 Треугольный ремень 32А модель 1900 4 установленный
    27 Тормозной блок 32A-01041 2 установленный
    29 Тормозной трос Ø2.8*1250 1 установленный

    Техническая дата:

    1. Руководство пользователя машины 1 установленный
    2. Сертификация машины 1 установленный
    3. Список упаковки 1 установленный
