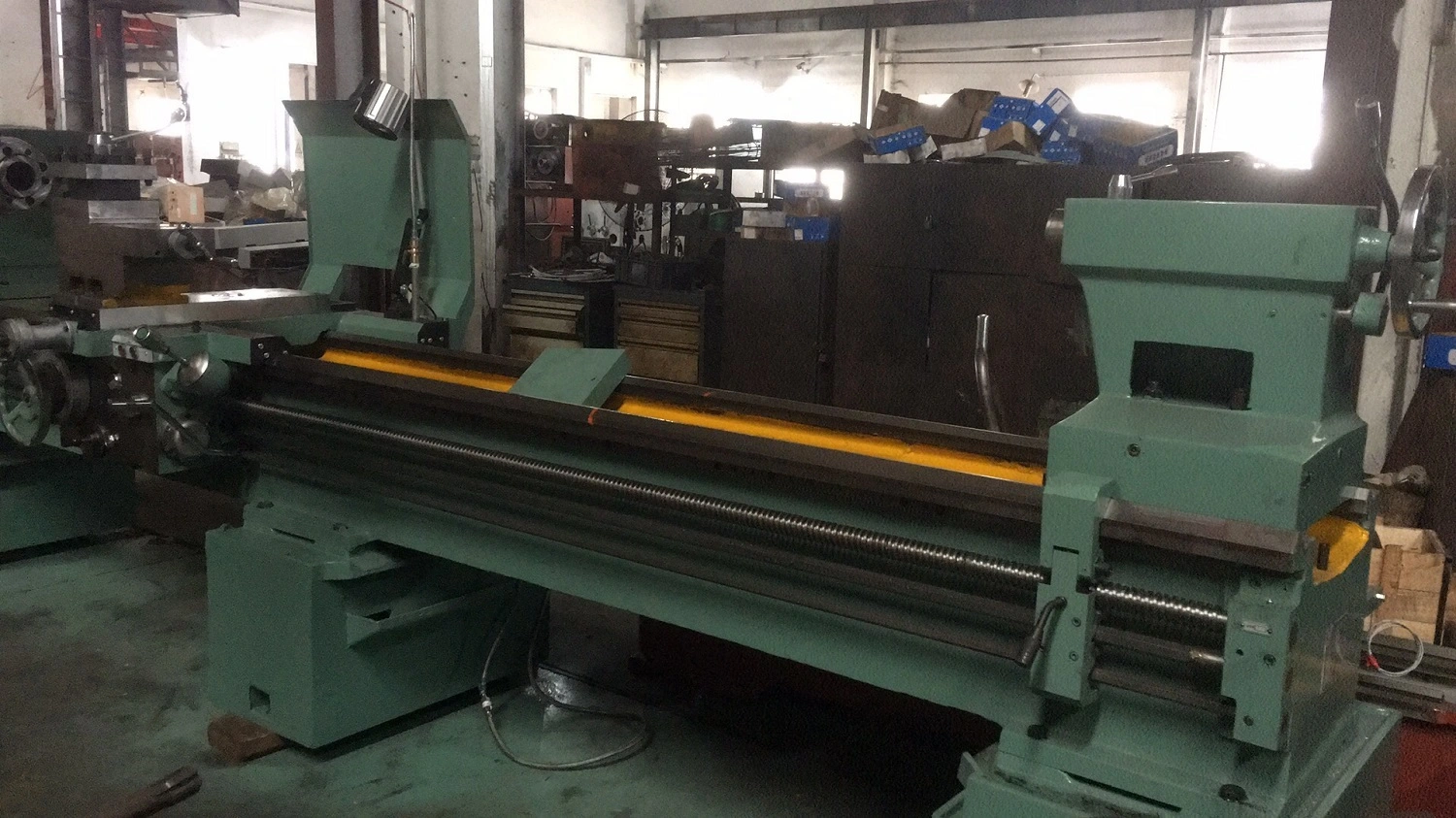

Ручной токарный станок CN6180B/CN6280B

Гильдейский способ в станине для жгута более 52 градусов HRC, это обработка на высокоточном шлифовальном станке с ЧПУ, основание и станина имеют высокоточную чистовую обработку.

Корпус шпинделя, станина и т. д. обработаны испанским обрабатывающим центром с ЧПУ, что обеспечивает высокую точность.

Ременная передача обработана на зубошлифовальном станке с ЧПУ и проверена на уровень шума. Низкий уровень шума и высокая точность передачи.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Введение

    Качающийся над кроватью 800 мм.

    Ширина покрытия Guild Way на кровати  510Мм

    Максимальная длина обрабатываемой детали 2000 мм, 3500 мм.

    Высота центра шпинделя 400 мм.

    Диаметр отверстия шпинделя 82 мм.

    Ручной токарный станок CN6180B/CN6280B 4

    Ручной токарный станок CN6180B/CN6280B 5








    характеристика

    Ручной токарный станок CN6180B/CN6280B 6
    01
    Гильдейский способ в станине для жгута более 52 градусов HRC, это обработка на высокоточном шлифовальном станке с ЧПУ, основание и станина имеют высокоточную чистовую обработку.
    Ручной токарный станок CN6180B/CN6280B 7
    02
    Корпус шпинделя, станина и т. д. обработаны на обрабатывающем центре с ЧПУ в Испании, что обеспечивает высокую точность.
    共用A
    03
    Ременная передача обработана на зубошлифовальном станке с ЧПУ и проверена на шум. Низкий уровень шума и высокая точность передачи.

    Основная спецификация

    Спецификация модели C6180B,C6280B
    Качаясь над кроватью 800Мм
    Высота центра шпинделя
    400Мм
    Максимальная длина обрабатываемой детали 2000 мм, 3500 мм
    Ширина покрытия Guild Way на кровати 510М
    Максимальный диаметр обработки на держателе инструмента 560Мм

    Максимальный диаметр поворота на носителе

    1000Мм

    Макс. Длина обработки с переходной пластиной

    240Мм

    Диаметр шпинделя

    ф82 мм

     Конусность отверстия шпинделя

    Ф 90/1:2

     Диапазон скорости шпинделя

    8-1400об/мм 24 класс для обоих вращений

    Макс. Перемещение инструмента по оси X 410Мм

    Максимальное перемещение держателя небольшого инструмента

    175Мм

    Высота центра шпинделя до стороны суппорта

    Приблизительно 37 мм

     Размер инструмента

    32 мм х 32 мм

    Макс. диаметр поворота на водиле 580Мм
    Макс. Длина обработки с переходной пластиной 200Мм

    Скорость подачи по оси Z

    0,028-6,43 мм/об 93 типа

    Скорость подачи по оси X

     0,012-2,73 мм/об 93 типа

    Конус верхней втулки MT5
    Рукав хвостового приклада, максимальный ход 150Мм
    Хвостовой приклад, максимальный горизонтальный ход ±15Мм
    Винт  потоки Резьба метрический шаг

     0,5-224 48 моделей

    Резьба дюймовый шаг

     72-1/8 т/дюйм 48 моделей

    Резьба по модулю шага

     0,5-112 42 модели

    Диаметральный шаг резьбы

    56-1/4 ДП 45 типов

    Модель шпиндельного двигателя  11кВт 1500об/мин
    Модель главного приводного ремня & спецификация   Б-2600мм
    Габаритные размеры (Д х Ш х H) Модель 2000 мм

    3560 мм х 1250 мм х 1480 мм

    Модель 3500 мм

    5060 мм х 1340 мм х 1430 мм

    Вес нетто Модель 2000 мм
    Модель 3500 мм
