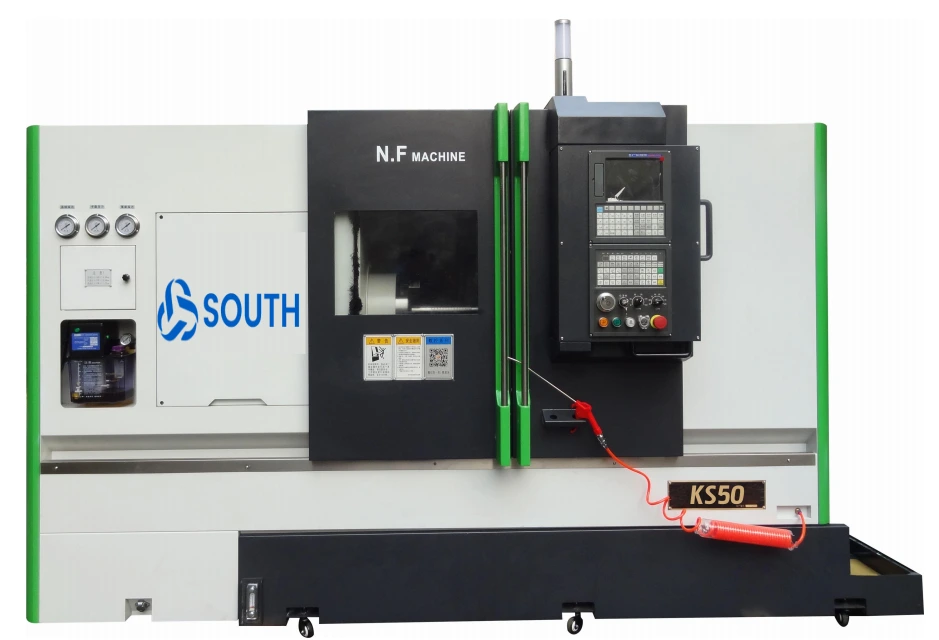

Высоконадежный легкий токарный станок KS50

The   основной   передача инфекции   принимает   В   " механизм - Тип   Автоматический   передача инфекции   +  A8 независимый   веретено'

Структура ,  Который   Может   адаптироваться   К   Жесткий   резка ,  ул. онг   резка,   тяжелый   резка   И   Другие   обработка   методы;

Используя   В   нож   башня   хвост   конструкция сиденья ,  В   механическая обработка   ша футы   части   Иметь   а  широкий   Размер   Диапазон   (   максимум   обработка   Диапазон   диаметр   380 X  Длина   1000~1500 Мм ),   значительно   я доказывать   В   обработка   гибкость;

The   машина   Инструмент   База   Является   оптимизированный   От   конечный   Элемент   анальный ИСИС,   С   Хороший   жесткость;

The   X  И   оси Z принимают   В   предварительно - растянутый   Структура ,  Который   уменьшает   В   влияние   Из   там плохой   деформация   На   В   точность   И   улучшается   В   жесткость;

Это   Модель   Является   особенно   подходящий   Для   обработка   материалы   С   высокий   твердость,   большой   допуск,   Объем   Вес   И   Другие   диск ,  вал   части ;  С   высокий   резка   эффективность ,  точность   Размер   последовательность   И   о там   преимущества;

Это   Модель   X /  Z  ось   использует   ролик   рельс ,  сильный   жесткость,   резать   Как   грязь.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу


    CKS75-3 (2)





    характеристика

    Высоконадежный легкий токарный станок KS50 4
    01

    Это   Модель   Является   особенно   подходящий   Для   обработка   материалы   С   высокий   твердость,   большой   допуск,   Объем   Вес   И   Другие   диск ,  вал   части ;  С   высокий   резка   эффективность ,  точность   Размер   последовательность   И   о там   преимущества.

    Высоконадежный легкий токарный станок KS50 5
    02

      Это   Модель   X /  Z  ось   использует   ролик   рельс ,  сильный   жесткость,   резать   Как   грязь.




                                                                                                       Основная спецификация

    Модель токарного станка KS50
    Основные характеристики Макс. диаметр качания. над кроватью 500Мм 520Мм





    Диапазон обработки






    Макс. Длина поворота 1000Мм 1500Мм
    Диаметр стержня

    ø84 мм (Руководство  патрон)

    ø73 мм (гидравлический патрон)

    Макс. диаметр поворота (тип диска)

    540Мм

    Макс. диаметр поворота (тип вала)

    450Мм



     Точность

    Точность повторения положения оси X/Z

    ±0.0025/±0.005

    Точность положения оси X/Z

    ±0.005/±0.008

    Расстояние обработки человек-машина Высота центра (от нижней части машины) 1080Мм









    Шпиндель






    Формы и коды концов шпинделя A2-8
    Головка шпинделя собирает конус ø94,1:20
    Диаметр отверстия шпинделя 86Мм





    Передняя бабка шпинделя

    Скорость вращения шпинделя 40-2200об/мин
    Серия скорости шпинделя

    Трехступенчатая коробка передач с автоматическим переключением передач

    Ч: 128-2200 об/мин

    М: 69-744р/мм

    Л: 31-647р/мм



    Производительность двигателя

    Выходная мощность главного двигателя 30-минутный рейтинг 11 KW
    Непрерывный рейтинг 7.5KW
    X/Z  крутящий момент двигателя 15/15 Нм
    Гидравлический зажим Стандартный патрон Диаметр патрона 10 Дюйм







    Производительность подающего вала

    Скорость быстрого движения оси X 16 м/мин
    Скорость быстрого движения оси Z 20 м/мин
    Линейная направляющая оси X 35 роликовый тип
    Линейная направляющая оси Z 45 роликовый тип
    Ход оси X 280Мм
    Ход оси Z 1020Мм 1520Мм







    Производительность хвостового приклада




    Диаметр втулки задней бабки 90Мм
    Ход втулки хвостовой бабки 150Мм
    Шпиндель собирает конус задней бабки Морс  5
    Поездка корпуса задней бабки 950Мм





    Производительность башни

    Тип башни

    Горизонтальная станция Power 6

    Размер круглого ножа

    25 x 25 Мм

    Диаметр расточной оправки

    ø40



    Размер машины (Д х  Ш х В)

    1000Мм

    3344 мм х 1625 мм х 1860 мм

    1500Мм

    3844 мм х 1800 мм х 2000 мм
    Вес 4500Кг 5000Кг
