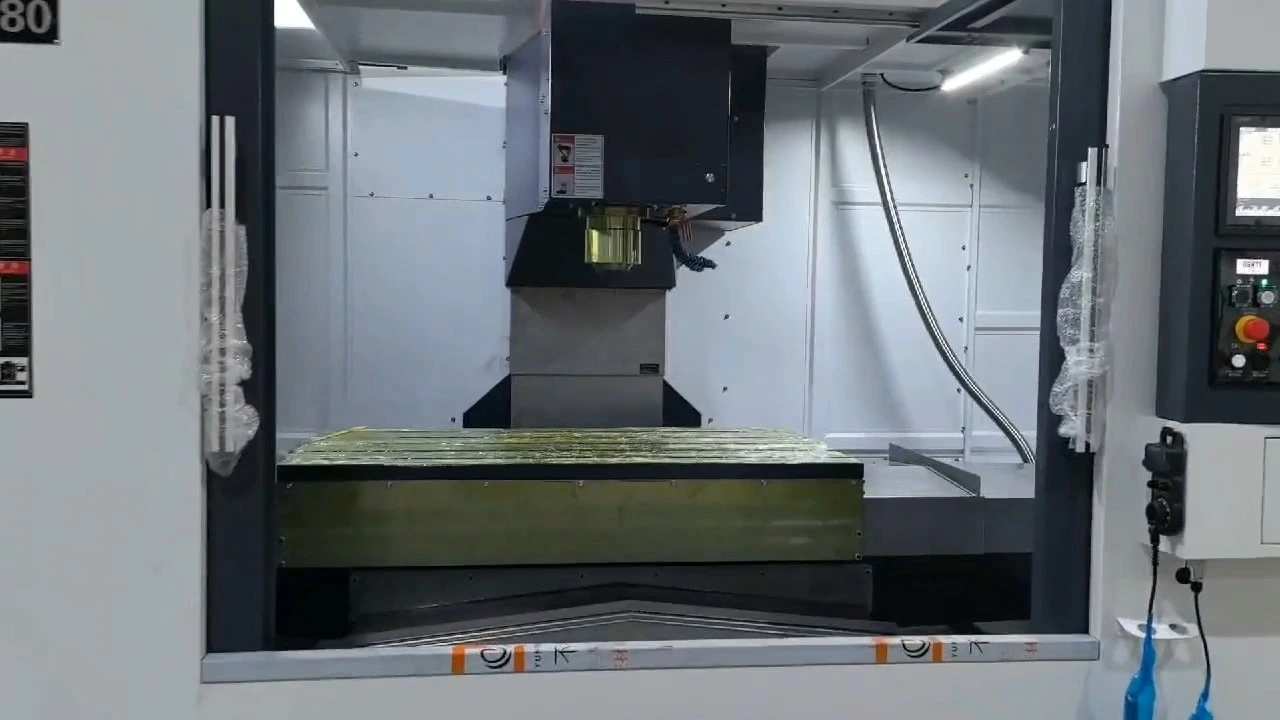

Высокая точная вертикальная обработка центра VMC-1270
VMC-1270 Вертикальный обработок | Высокая жесткость · Высокая точность · Высокая эффективность
Конфигурация основной конфигурации:
Гладить: 1200×700×700мм
Кровать: HT300 Высококачественный чугун (сильная сейсмическая устойчивость, хорошая долгосрочная стабильность)
Система: Mitsubishi M80b (высокий ответ, удобный для пользователя)
Трансмиссия: Taiwan Precision Vint + Linear Rail (x/y/z быстрое движение, длительный срок службы)
Шпиндель: BT40 Тип ремня | 8000 об / мин | Крутящий момент высотой 15 кВт (бренд Luo Yi/jianchun, стандартный внешний масляный холодильник, стабильный контроль температуры)
Руководство по усилению железнодорожного железа: двойная линейная рельса с осью y + x/z жесткие рельсы, 45 слайдер большого размера (жесткость увеличилась на 30%, подходит для тяжелой резки)
Сравнение преимуществ:
✔ Та же цена: более высокая конфигурация (система Mitsubishi + Taiwan Vint Linear Rail + Brand Spindle)
✔ Та же конфигурация: лучшая цена, более быстрый ответ после продажи
Применимые сценарии:
Плесень стали/чугунных деталей отделка
Пакетное запасное эффективное производство
1 спецификации
NO | Элемент | Единица | VMC-1270 |
1 | Рабочая зона | мм | 1300*700 |
2 | X \ y \ z axis езда | мм | 1200*700*700 |
3 | Максимальная нагрузка | кг | 1200 |
4 | Расстояние от веретенового конца до поверхности Workbench | мм | 200-900 |
5 | Расстояние от центра веретенового центра до направляющей столбца | мм | 750 |
6 | Workbench T-Slot | мм | 18*5*130*90 |
7 | Веретеное мотор | кВт | 15 |
8 | Журнал инструментов | ATC | 24 |
9 | Веретеное конус |
| BT40 |
10 | Скорость шпинделя | R/мин | 8000 тип ремня |
11 | X/y/z быстрое движение оси | м/мин | 30/30/30 |
12 | Контрюль оси Z. |
| Конфигурация азота |
13 | Шаровой винт | мм | 40*10 |
14 | Линейный гид | мм | X ： 45*6 Y:45*4 Z ： Твердый рельс |
15 | Вес машины | кг | 7500 |
16 | Размер машины (длина*ширина*высота) | мм | 3680*2780*3100 |
2. Конфигурация
Нет | Имя | Производитель |
1 | CNC/Spindle Servo/Трехсторонняя сервопривода M80B | Японские митсубиши |
2 | Spindle Servo/Трехсторонний мотор привода 15 кВт XYZ:303 | Японские митсубиши |
3 | Линейный направляющий ролик x: 45*6 Y: 45*4 Z: жесткие рельсы | Тайвань |
4 | Шарной линейный рельс 40*10 | Тайвань |
5 | BT40-24T Tool Arm Magazine Журнал инструментов | Окада/Гоотиан |
6 | Трех осевой подшипник 3060 | /Окада |
7 | BT40 Type Type 8000 об / мин шпиндель 150 мм | Япония/Германия |
8 | Электронное маховик | LUO YI/JIANCHUN |
9 | Обработка охлаждающего насоса | Чжэхон/Бинджи |
10 | Трех осевая связь | Дейанг |
11 | Электрический шкаф теплообменник | LUO YI/JIANCHUN |
12 | Автоматический смазочный насос | Рико |
13 | Телескопическое защитное покрытие | Протон |
14 | Главный контактор/воздушный выключатель/выключатель схемы/реле | Шангма |
15 | Другие электрические компоненты | Шнайдер Франции |
Примечание: черные знаки указывают на использование любого бренда. | ||
3. Спецификация точности машины
Основные предметы проверки | Заводский стандарт |
X/y/z Точность позиционирования | 0.005/1000мм |
X/y/z Повторяя точность позиционирования | & le; 0.00 3 |
