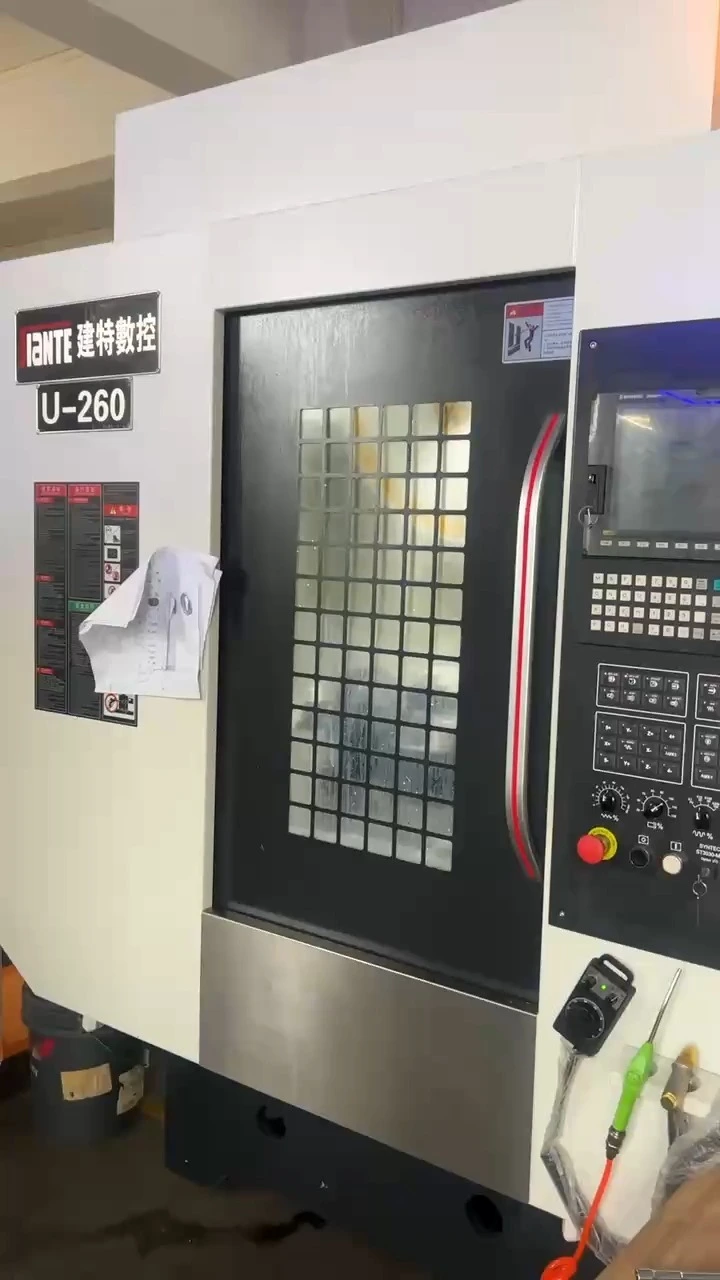

Высокопроницаемый колыбельный тип260
Высокопроницаемый колыбельный тип260
——Система нового поколения 220-5MA | 20 000 об / мин BT30 Прямое соединение | Высокая динамическая пяти осевая связь
Основные преимущества
✅ Структура высокой критики: интегрированное литье HT300, сильная амортизационная сопротивление, обеспечение устойчивости пяти осевой обработки
✅ Ультра-высокая скорость точного шпинделя: BT30-110 Прямое соединение (Тайвань SpeedCN), 20 000 об / мин + 11 кВт Большой крутящий момент, стандартный внешний масляный охладитель
✅ True Fived Axis Linkage: New Generation 220-5MA System (поддерживает наконечник инструмента RTCP), C Axis 300RPM, ±110° качание угол
✅ Компоненты верхней трансмиссии: японский винт -винт линейный рельс, высокая точность, длительный срок службы
✅ Эффективное изменение инструмента: журнал BT30-21T Servo Tool, быстрое и стабильное изменение инструмента
Ключевые параметры
Гладить: 600×450×330 мм (x/y/z)
Workbench: диаметр 200 мм | Максимальный диаметр вращения: 280 мм
Шпиндель: 20000 об / мин | 11 кВт | Прямое соединение (BT30)
Производительность пяти осевых: ось C 300 об / мин, динамическая компенсация RTCP
Журнал инструментов: 21t Servo Tool Magazine (BT30)
Усиленная конструкция: столбец усилен на 150 мм для повышения диапазона обработки
Типичные приложения
- Точные плесени (Ripellers, сложные изогнутые поверхности)
- Аэрокосмическая (небольшие структурные детали, обработка титановых сплавов)
- Медицинское оборудование (высокие имплантаты, стоматологические детали)
- Научные исследования и испытания (требования к многоугольной композитной обработке)
Элемент | Модель машины | Единица | U-260 |
1 | Рабочая зона | мм | ￠ 200 |
2 | X \ y \ z Путешествие | мм | 600*450*330 |
4 | Расстояние от шпинделя до рабочего стола | мм | 300-630 （ Колонка усилилась 150 мм ） |
5 | Нагрузка на Workbench | кг | 250 |
6 | Спецификации веретена | / | BT30-110 |
7 | Журнал инструментов | / | BT30-21T |
8 | Винт направляющий | мм | XY:ø28 Z ： ø32 |
9 | Трех осевой гид | мм | XYZ:30 |
10 | Система/веретена | / | SYNTEC 220-5MA |
12 | Диапазон угла качания оси | / | ±120° |
13 | Максимальная скорость оси | rpm | 200 |
14 | Ассовый крутящий момент | Н.М. | 131.7 |
15 | Точность позиционирования оси | / | ±10 |
16 | Осиальная точность повторного позиционирования | / | 4 |
17 | Диапазон угла качания по оси C | / | 360° |
18 | Максимальная скорость оси C. | rpm | 300 |
19 | Крутящий момент с оси C | Н.М. | 55.9 |
20 | Точность позиционирования C-оси | / | ±10 |
21 | Точность повторного расположения оси C | / | 4 |
22 | Максимальный диаметр вращения заготовки | мм | ￠ 280 |
23 | Вес машины | кг | 3800 |
2. Детали конфигурации
Элемент | Имя | Производитель |
1 | Кастинг Ht300 | Цельный кастинг |
2 | CNC/Spindle Servo/Трехсторонняя сервопривода 220-5MA | SYNTEC |
3 | Spindle Servo/Трехсторонний мотор привода 11 кВт | SYNTEC |
4 | Линейный гид xy: ø28 Z: ø32 Y: 45*2 | Япония Т.К. |
5 | Ролик линейный гид xyz: 30 | Япония Т.К. |
6 | Три оси используют подшипники класса P4 | Япония НСК |
7 | BT30 Прямой подключение 20 000 об/мин шпиндель/диаметр 110 мм | Тайвань Speedcn |
8 | Электронное маховик | Чжэхон/Бинджи |
9 | Обработка охлаждающего насоса | Дейанг |
10 | Трех осевая связь | Тайвань Speedcn |
11 | Электрический шкаф теплообменник | Рико |
12 | Автоматический смазочный насос | Совместное предприятие нефтяной двигатель Rihua |
13 | Телескопическое защитное покрытие | Совместное предприятие |
14 | Главный контактор/воздушный выключатель/выключатель схемы/реле | Франция Шнайдер |
15 | Другие электрические компоненты | Франция Шнайдер, Япония Омрон |
Примечание: черные знаки указывают на использование любого бренда. | ||
3. Махиновая точность спецификации
Основные предметы проверки | Заводский стандарт |
X/y/z Точность позиционирования | 0.005/1000мм |
X/y/z Повторяя точность позиционирования | & le; 0.00 3 |
