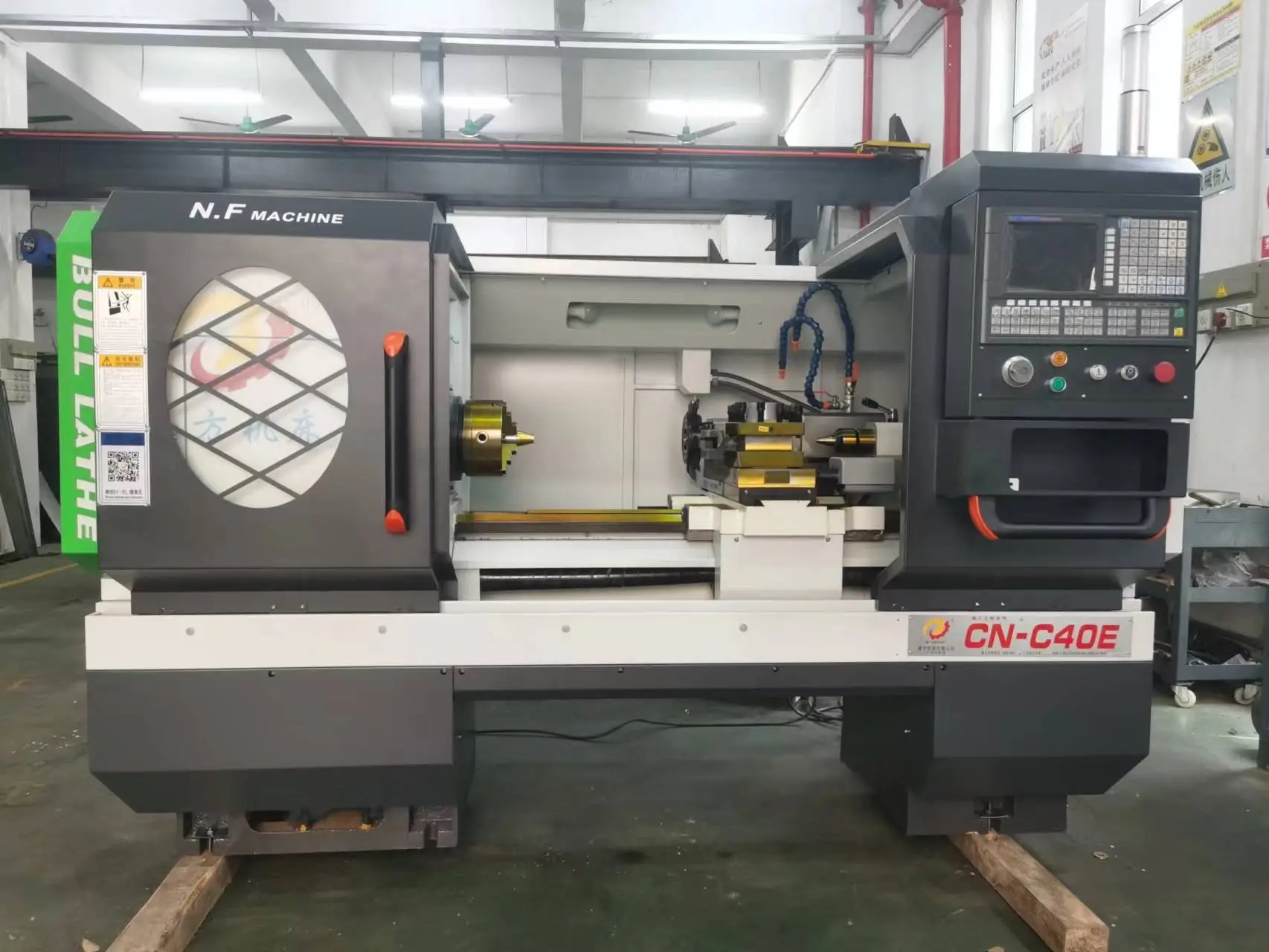

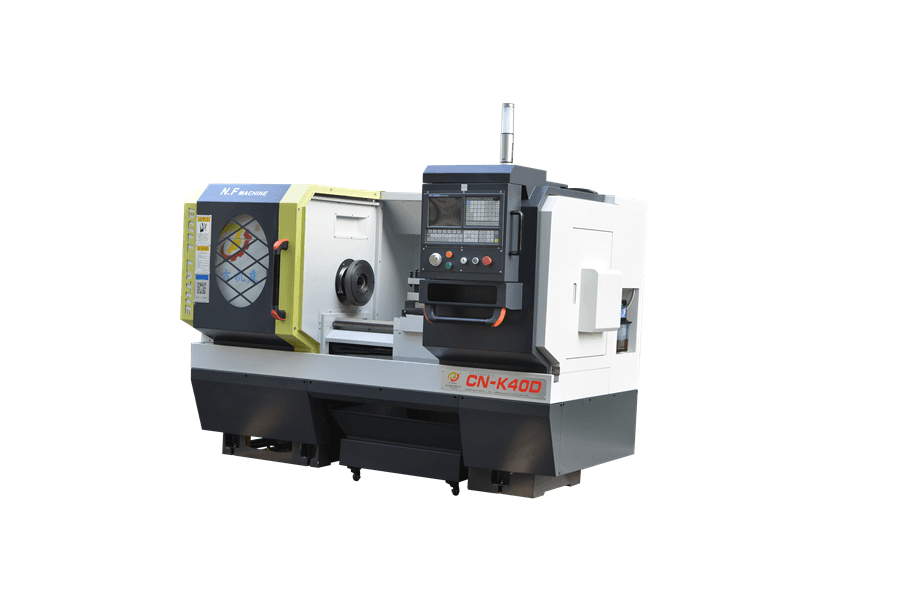

Тяжелый токарный станок с ЧПУ с соединенной конструкцией CN-C40E, CN-K40D

1. Монолитная соединенная конструкция станины токарного станка, жесткость токарного станка высокая, а стабильность стабильная.  Хорошо, а вибрация небольшая. Ширина направляющей в направлении Z составляет 320 мм, а в направлении X - 190 мм.

2. Основная система привода - механическая, три передачи, программное автоматическое переключение передач, бесступенчатое.  Регулировка скорости в шестернях. Применяется к различным требованиям резки. Это новинка.  структура,уникальная,обслуживание простое и удобное.

3. Ключевые приобретенные компоненты станка, такие как система ЧПУ, подшипник шпинделя, шариковый винт и т. д.  используются продукты отечественных и зарубежных известных производителей, поэтому машина имеет более высокую надежность. Скользящая поверхность рельса токарного станка прилипает к пластику. Демпфирование трения низкое. Станок имеет хорошую консистенцию, которой можно достичь. стабильно уровень ИТ7 —IT6, а шероховатость поверхности обработки может достигать Ra1,6.

4. Эта сверхмощная машина имеет механическую и электрическую интеграцию, общая компоновка  разумный, простой в эксплуатации, можно одновременно работать с несколькими станками. Производитель несет ответственность за бесплатное обучение 1-2 сотрудников.



    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Классический токарный станок с ЧПУ для тяжелой резки с плоской станиной CN-C40E, CN-K40D

    M Эйн спектакль

    1.Поворот на токарном станке диаметром 400 мм.

    2.Макс.длина детали: 750 мм, 1000 мм.

    3.Макс. Диам. Обработка на токарном станке 400мм.

    4.Высота центра 200 мм. 400mm swing over bed CNC lathe –750mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center


    Основная спецификация

    Модель    CN-C40E CN-K40D
    Основная спецификация Качели над кроватью 400Мм
    Максимальная длина обрабатываемой детали 750Мм 1000Мм
    Емкость Максимальный диаметр обработки на станине 400Мм
    Максимальный диаметр обработки на ползуне 220Мм
    Максимальная длина обработки (челюсть-живой центр) 640Мм 890Мм
    Максимальный диаметр стержня может  через отверстие шпинделя 60 мм (независимый шпиндель) 50 мм (автоматическое переключение передач
    Высота центра шпинделя 200Мм
    Шпиндель Диаметр отверстия шпинделя 62 мм (независимый шпиндель) 52 мм (автоматическое переключение передач
    Конусность отверстия шпинделя 1:20 Ø70мм MORSE #6
    Диапазон скорости шпинделя Плавное регулирование скорости 50-3000 об/мин.

    Три   автоматическое переключение передач   коробка передач 60-2000об/мин

    Ч: 275-2000об/мин

    М: 112-820 об/мин

    Л:60-440об/мин

    Размер задней бабки 750Мм 1000Мм
    Турель Макс. перемещение револьверной головки по оси Z 750Мм 1000Мм
    Макс. перемещение башни по оси X 230Мм
    Быстрая скорость перемещения по оси Z 8000 мм/мин
    Быстрая скорость перемещения по оси X 4000 мм/мин

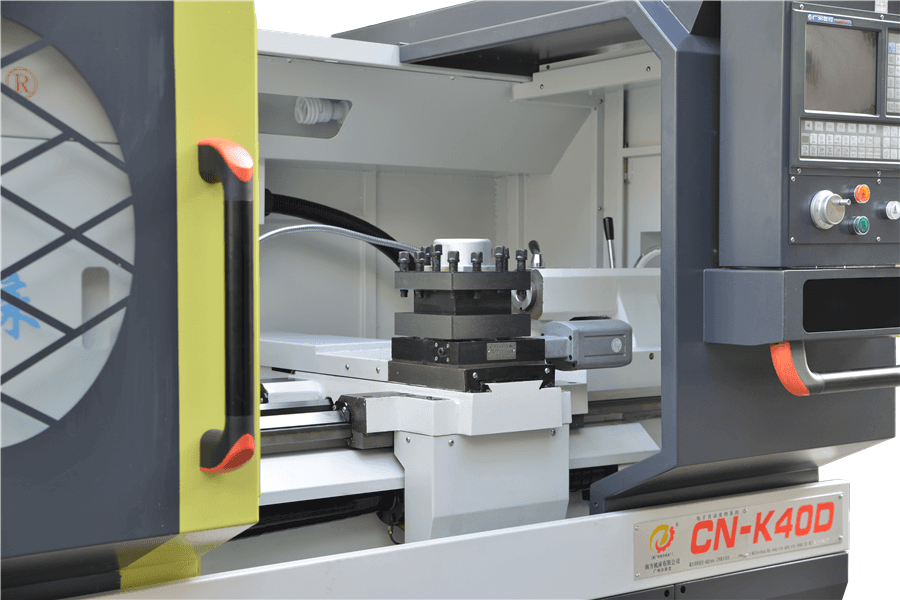

    Позиции турелей  4 стоячие станции
    Размер башни 25×25 мм
    Расстояние между центром шпинделя и опорной поверхностью 25Мм
    задняя бабка Конусность втулки шпинделя MT4
    максимальный ход втулки задней бабки 130Мм
    максимальное перемещение задней бабки по оси X ±10 мм
    Мотор Мощность главного двигателя Сервопривод 5,5/7,5 кВт
    Крутящий момент двигателя оси Z 6 Нм
    Крутящий момент двигателя оси X 4 Нм
    Охлаждающий насос AYB-20   0.115KW
    Модель башни LD4
    Контур размеры 750Мм  1952,5 мм х 1110 мм х 1774 мм
    1000Мм  2400,5 мм х 1110 мм х 1774 мм
    Вес нетто 750Мм  1600 Кг
    1000Мм 1700 Кг


    Точность проверки машины

    Объект проверки Китайский стандарт Заводской стандарт
    Точность обработки IT7 IT7
    Обработка округлости заготовки 0,005 мм/диаметр 50 мм 0,004 мм/диаметр 50 мм
    Цилиндричность обрабатываемой детали 0,03 мм/300 мм 0,02 мм/200 мм
    Обработка плоскостности заготовки 0,025 мм/диаметр 300 мм 0,015 мм/диаметр 200 мм
    Обработка поверхности заготовки Ra2,5 мкм Ра2,0 мкм
    Точность положения Ось X 0,03 мм Ось X 0,024 мм
    Ось Z 0,04 мм Ось Z 0,032 мм
    Перепозиционировать Ось X 0,012 мм Ось X 0,01 мм
    Ось Z 0,016 мм Ось Z 0,012 мм

    400mm swing over bed CNC lathe –750mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Конфигурация машины

    Название аксессуаров Технические характеристики Модель Производитель Замечание
    CNC GSK980 GSK
    Главный двигатель Серводвигатель шпинделя 5,5/7,5 кВт Китай Кетенг
    Двигатель оси X 110ST-M040 GSK
    Двигатель оси Z 130ST-M060 GSK
    Подшипник шпинделя P4 Знаменитый китайский подшипник HRB
    P5

    P5


    Шпиндель Шпиндель 52 мм Южная машина
    Турель Вертикальная 4-позиционная турель HTC
    ШВП по оси X C3 Бот / Хан Ривер
    ШВП оси Z C3 Бот / Хан Ривер
    Винтовые подшипники для ходового винта оси X P4 Исследование оси HRB/Ло
    Винтовые подшипники для ходового винта оси Z P4 Исследование оси HRB/Ло
    Трехцветный свет Три цвета мигают ONN
    Ключевые электрические компоненты Реле/контактор Японская компания Izumi/Швейцария ABB/Schneider
    задняя бабка Южная станкостроительная компания с ЧПУ Южный бренд


    Стандартные аксессуары для станков:

    Нет. название аксессуара Технические характеристики модели Количество Замечание
    1 Отрегулируйте звуковой сигнал и болты CN-K40D 1 Наш
    2 Инструменты панорамирования
    1 Три чайки
    3 Винтовые инструменты
    1 Китайский бренд
    4 Чак Диаметр ручного кулачкового патрона Φ200 1 Китайский бренд

    400mm swing over bed CNC lathe –750mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Технические данные:

    Нет. Технические данные Название Копии Замечание
    1 Ручной станок (станок) — механический и электрический. 1
    2 Сертификат 1
    3 Прецизионный контроль 1
    4 Товарная накладная 1
    5 Ручное пользовательское управление контроллером 1
    6 Руководство по эксплуатации системы контроллера 1
    7 Электрическая схема 1
