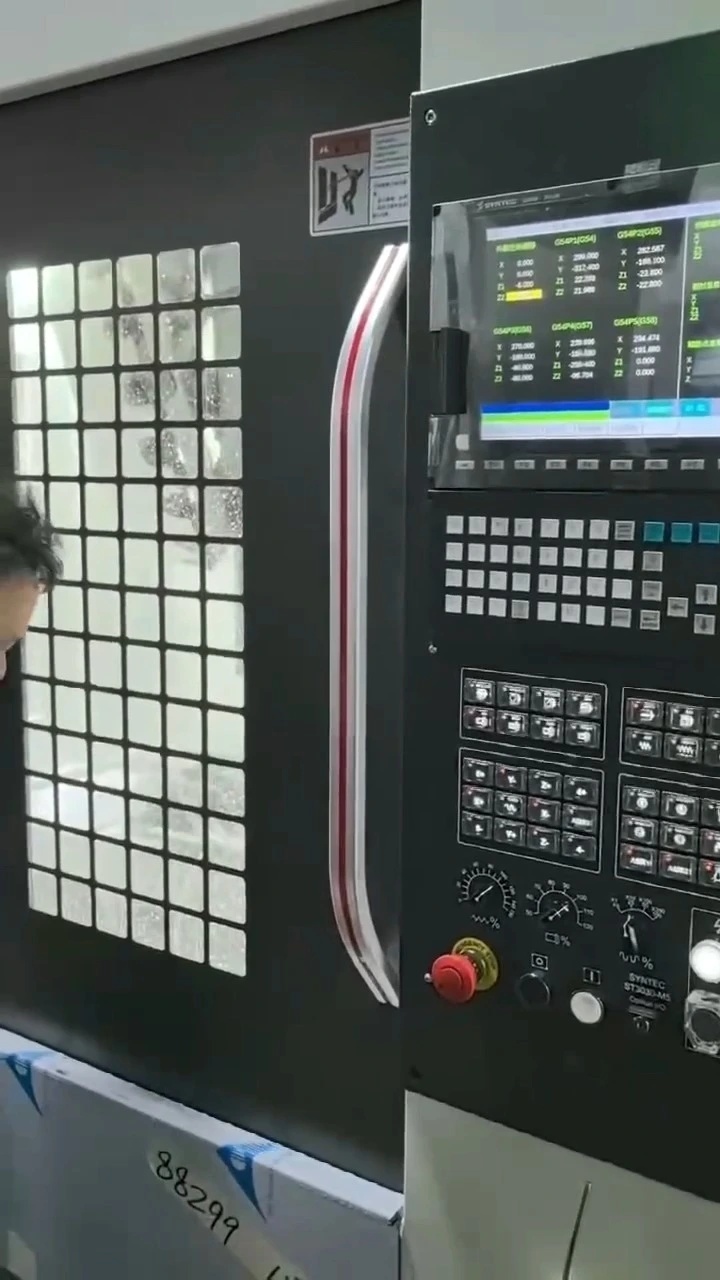

Двойная голова бурения и постукивание машины ЧПУ T6-2
Двойная голова бурения и постукивание машины ЧПУ T6-2
Основные преимущества: совместная обработка с двумя станциями, повышение эффективности 50%, подходящее для производства точных деталей.
Эффективная обработка: Синхронная работа с двойным шпинделем, оптимизированная для материалов с высокой гордостью, таких как отливки HT300.
Точное движение: 600×450×330×330-миллиметровый ход, Трех осевой линейной рельсы Тайваня, винт с большим шагом 16 мм.
Перевертная мощность: 2×BBT30 Spindles (20000 об / мин, 8,2 кВт), журнал BT30-21T Servo Tool × 2.
Интеллектуальный контроль: Система нового поколения 22 мА, поддерживает высокоскоростную и высокую обработку.
Гарантия жесткости: Полный листовой кровать, держатель инструмента для инструментов BT30, автоматическое изменение инструмента с двойным инструментом.
1 спецификации
Элемент | Единица | Параметр | |
Путешествовать | X-ось путешествие | мм | 600 |
Поездка по оси Y. | мм | 450 | |
Z1 оси путешествие | мм | 330 | |
Z2-ось путешествие | мм | 330 | |
Интервал веретена | мм | 400 | |
Рабочая столовая | мм | 900*420 | |
Расстояние от шпинделя до рабочего стола | мм | 150-480 （ ±5 ） | |
Шпиндель | Скорость шпинделя | rpm | 20000 |
Диаметр шпинделя | мм | 100 | |
Спинделя носа конус (ручка инструмента) | BBT | BBT30 | |
Мощность двигателя веретена | кВт | Ставка 8,2 кВт | |
Т-слот | T-Slot (слот * ширина * расстояние слота) | rpm | 14T*3*125 |
Расстояние от центра веретенового центра до направляющей столбца | rpm | 464 | |
Точность | Точность позиционирования | мм | 0.005/300мм |
Повторная точность позиционирования | мм | + 0.003 | |
Линейный гид/винт | Линейный направляющий рельс (ширина линейки/количество слайд -блоков) | мм | XY ： 30/2/4 Z:30/4/4 |
Винтовый стержень | мм | XY: ￠ 28* 16 Z: ￠ 32* 16 | |
Другие | Вес машины | кг | 3600 |
Машино -внешний вид | мм | 1879*2137.63*2220 | |
2 Детали конфигурации
Элемент | Имя | Производитель |
1 | HT300 Castings | Огромные кастинги |
2 | CNC/Spindle Servo/Трехсторонняя сервопривода 22 мА | SYNTEC |
3 | Spindle Servo/Трехсторонний двигатель привода 8,2 кВт | SYNTEC |
4 | Линейный гид xy: 30/2/4 z: 30/4/4 | Япония Т.К. |
5 | Винт xy: ￠ 28*16 Z: ￠ 32*16 | Япония Т.К. |
6 | BT30-21T Flip Servo Tool Magazine | Speedcn |
7 | Три оси используют подшипники класса P4 | Япония НСК |
8 | BBT30 Прямой подключение 20 000 об/мин шпиндель/диаметр 100 мм | Speedcn |
9 | Электронное маховик | Чжэхон/Бинджи |
11 | Обработка охлаждающего насоса | Дейанг |
12 | Трех осевая связь | Speedcn |
13 | Электрический шкаф теплообменник | Рико |
14 | Автоматический смазочный насос | Совместное предприятие нефтяной двигатель Rihua |
15 | Телескопическое защитное покрытие | Совместное предприятие |
16 | Главный контактор/воздушный выключатель/выключатель схемы/реле | Франция Шнайдер |
17 | Другие электрические компоненты | Франция Шнайдер, Япония Омрон |
Примечание: черные знаки указывают на использование любого бренда. | ||
SOUTH lathe является профессиональным производителем станков с ЧПУ, токарно-фрезерных комбинированных станков для сверления, нарезания резьбы и резьбы.
