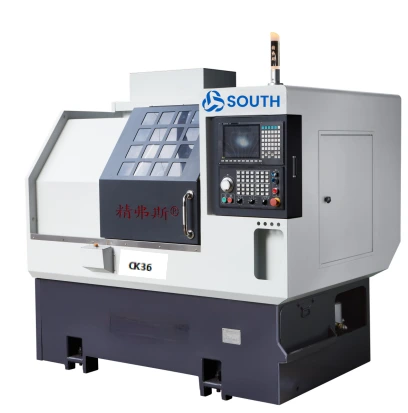

8 инструментов Наклонная станина Обрабатывающий центр с ЧПУ CK36
1 Поворот на диаметр токарного станка 5 0 0Мм
2 Макс. превращение Длина 15 0Мм
3 Один Кусок Кастинг База И косой Кровать держать Хороший Стабильный машина Производительность
4 Максимальный диаметр прутка 35Мм
5 Макс. скорость шпинделя 6000об/мин
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Пожалуйста, заполните форму ниже, чтобы запросить цитату или запросить дополнительную информацию о нас. Пожалуйста, будьте максимально подробны в вашем сообщении, и мы вернемся к вам как можно скорее с ответом. Мы готовы начать работать над своим новым проектом, свяжитесь с нами сейчас, чтобы начать.
Введение
● Тайваньский контроллер SYNTEC22TA.
● Станок имеет компактную конструкцию, небольшую занимаемую площадь и разумное расположение функциональных компонентов, что упрощает эксплуатацию и обслуживание.
● Принятие монолитной соединенной L-образной конструкции станины токарного станка.
● Может обрабатывать нержавеющую сталь, титановый сплав, жаропрочные сплавы.
● Машина имеет хорошую производительность, высокую точность, низкий уровень шума, новый стиль и т. д.
характеристика
01
Полностью автоматическая кормушка (сервоподача)
02
Автоматическая рука приема материала + конвейерная лента
| Модель токарного станка | CK36 | |
| Мощность обработки | Макс. диаметр качания. над токарным станком | ø500Мм |
| Макс. длина поворота | 150Мм | |
| Максимальный диаметр вращения | ø160Мм | |
| Максимальный диаметр прутка | ø35Мм | |
| Шпиндель | Модель шпинделя | A2-4 |
| Макс. Скорость вращения шпинделя | макс.6000об/мин | |
| Установка скорости шпинделя | 1-5500 об/мин | |
| Подача по оси X/Z | Максимальный ход по оси X | 1000 Мм |
| Максимальный ход оси Z | 400Мм | |
| Ось X/Z макс. быстрая скорость передвижения | 24 м/мин | |
| Винт класса C3 по оси X/Z | 32Мм | |
| Ролик оси X/Z Линейный рельс уровня P4 | 35 Мм | |
| Револьверные инструменты | Количество инструментов | 8 |
| Высота центра башни | 100Мм | |
| Статические инструменты | 20x20 Мм | |
| Расточные инструменты | ø20 | |
| Мотор | Мощность главного двигателя | СИНТЕК 7,5 кВт |
| Крутящий момент двигателя шпинделя | Номинальная скорость 47,8 морских миль | |
| Мощность двигателя оси X/Z | SYNTEC2.4KW или YASKAWAI1.3KW | |
| Крутящий момент двигателя оси X/Z | SYNTEC 11,5 м.м или YASKAWAI 8,39 м.м. | |
| Другие предметы | Наклонная степень кровати | 35 Градусов |
| Машина Д х Ш х В | 2100 x1580 x 1800 Мм | |
| Вес нетто машины | 2600 Кг | |
| Общая лошадь | 13 KW | |
| среднее энергопотребление | 2 кВт/ч | |
Спецификация точности машины
| Основные объекты проверки | Метод обнаружения | заводской стандарт |
| Радиальное биение шпинделя | Обнаружение биения внешнего конуса | 0.0025 |
| Положение повтора по оси X | Обнаружение повторяющегося позиционирования оси X. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование. | 0.0025 |
| Положение повтора по оси Z | Обнаружение повторяющегося позиционирования по оси Z. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование. | 0.0025 |
| Если клиент хочет проверить точность ISO или VD1 оси X/Z/Y, это должно быть определено во время написания контракта. Заказчик должен протестировать этот товар одновременно с первоначальной приемкой South Factory. | ||
Стандартные аксессуары конфигурации
| Название | Спецификация | Бренд |
| ЧПУ-контроллер | SYNTEC 22TA, кристаллическая панель10,4 дюйма | Тайвань SYNTEC |
| Сервопривод оси X/Y | Стандартная настройка SYNTEC2,4 кВт (опция: YASKAWAI 1,8 кВт), двигатель оси X с тормозом | Китай |
| Винт оси X/Y/Z | Шлифовальный винт для фьючерсов класса C3 с двойной гайкой. Один конец имеет глухую резьбу. | PMI Тайваня или Hiwin |
| Линейный путь гильдии по оси X/Y | Роликовый линейный рельс P-уровня | Тайвань HIWIN ИЛИ PMI |
| Шпиндель | Стандарт, Тайвань POSA | Тайвань ПОСА |
| Шпиндельный двигатель | Стандартный Пекинский CBT | Пекинское ТОС |
| Поворотный цилиндр | Высокоскоростной поворотный цилиндр | Сделано в Китае |
| Цельная литейная основа | Основание и основание изготовлены из смолистого песка и отлиты одним куском без добавления цемента. Метод снятия внутренних напряжений чугуна заключается в полной вибрации/полном отжиге/изоляции/старении, а затем выдерживании на некоторое время после отделки, а затем тестировании на выдачу испытания. | Сделано в Китае |
| Смазка | Масляный насос марки Japan Valley (совместное предприятие) | Сделано в Китае Фошань. |
| Гидравлический блок | Гидравлическая станция Гуанчжоу ЧжаньПин | Сделано в Китае |
| Охлаждающий насос | Объем: 1000x540x100, мощность водяного насоса 250 Вт. | Сделано в Китае |
| Металлическая крышка машины | Внешняя крышка изготовлена из холодной пластины толщиной 2,0-0,03 мм национального стандарта. | Сделано в Китае |
| Обработка ударного клапана | Установите 2 электромагнитных клапана Air TAC, чтобы подготовиться к продувке воздухом. Система контролирует продувку воздуха для реализации продувки обрабатывающего воздуха. | Тайвань |
| Охлаждение распределительной коробки | Используйте медные трубы (долговечные) для установки экологически чистых теплообменников с теплоносителем, чтобы охладить циркуляцию в электрической коробке и сохранить ее в чистоте. | Сделано в Китае |
| Электрические компоненты | Шнайдер Электрические компоненты | Сделано в Китае |
| Сепаратор масляного тумана | Отдельная часть газа и жидкости (или масла) в тумане | JFS |
| силовой кабель | Кабель длиной 5 метров, высокая термостойкость, износостойкость и коррозионная стойкость. | Сделано в Китае |
Стандартные аксессуары с машиной
| Товар | Название | Спецификация | Количество | Замечание |
| 1 | Гибкая крышка холодильника | 1 Шт. | ||
| 2 | Гибкая тяга патрона | 1PCS | ||
| 4 | Ножной переключатель | 1PCS | ||
| 5 | шестигранный ключ | 1 установленный |
Технические данные с машиной
| Товар | Имя | Спецификация | количество | замечание |
| 1 | товарная накладная | 1установленный | в коробке с аксессуарами | |
| 2 | Руководство по управлению и программированию станка на USB-диске | 1 Шт. | в коробке с аксессуарами | |
| 3 | Принципиальная электрическая схема | 1установленный | в коробке с аксессуарами | |
| 4 | Руководство пользователя сервопривода | 1установленный | в коробке с аксессуарами |
