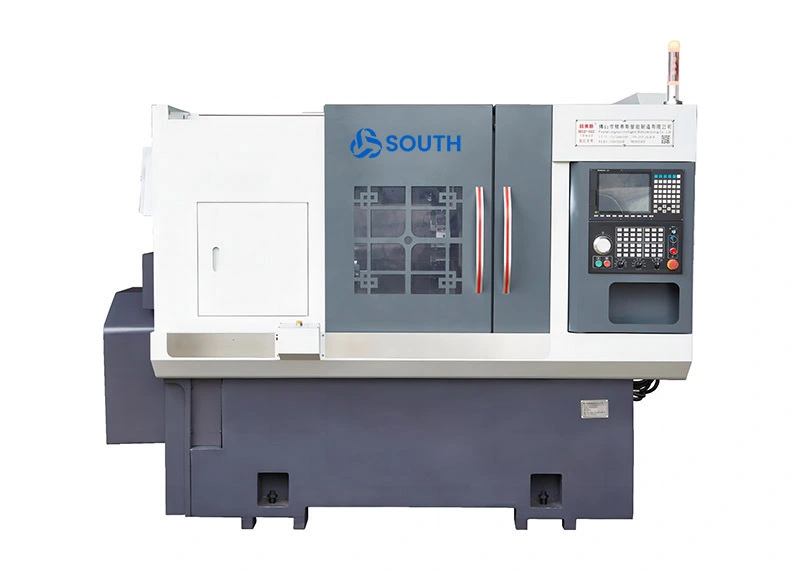

Centro de mecanizado vertical CNC, máquina de torno CNC de contrapunto CK52T-600 1

Centro de mecanizado vertical CNC, máquina de torno CNC de contrapunto CK52T-600 2

Centro de mecanizado vertical CNC, máquina de torno CNC de contrapunto CK52T-600 3

Centro de mecanizado vertical CNC, máquina de torno CNC de contrapunto CK52T-600 4

Centro de mecanizado vertical CNC, máquina de torno CNC de contrapunto CK52T-600

La cama y el somier están todos fabricados en arena resinosa y fundidos en una sola pieza, sin añadir cemento. El método de eliminación de tensiones internas del hierro fundido es completamente vibrado/completamente recocido/aislado/envejecido, y luego se coloca durante un período de tiempo después del acabado y luego se prueba para pasar la prueba.

Diámetro del orificio del husillo:

Ø66mm

Modelo de husillo:

A2-6

Diámetro máximo del material de la barra:

Ø51-55

máx. longitud de giro:

560milímetro

Diámetro de giro sobre el torno:

800milímetro

consulta

Escribe una reseña

Introducción

● Esta máquina herramienta está diseñada para procesar acero inoxidable, aleaciones de titanio y materiales de aleaciones de alta temperatura.

● La cama y el somier están todos fabricados en arena resinosa y fundidos en una sola pieza, sin añadir cemento. El método de eliminación de tensiones internas del hierro fundido es completamente vibrado/completamente recocido/aislado/envejecido, y luego se coloca durante un período de tiempo después del acabado y luego se prueba para pasar la prueba.

1 (4)

3 (4)

4 (2)

característica

Centro de mecanizado vertical CNC, máquina de torno CNC de contrapunto CK52T-600 8

Alimentador completamente automático (alimentación servo)

Centro de mecanizado vertical CNC, máquina de torno CNC de contrapunto CK52T-600 9

Mano automática de recepción de material + cinta transportadora

Transportador de virutas de placa de cadena.

Especificación principal

modelo de torno		CK52T-600
Capacidad de mecanizado	máx. diámetro de giro. sobre torno	Ø800mm
	Diámetro máximo de giro	Ø180--400mm
	máx. longitud de giro	560milímetro
	Diámetro máximo del material de la barra	Ø51-55
Huso	Modelo de husillo	A2-6
	Diámetro del orificio del husillo	Ø66mm
	máx. Eje de velocidad	máx.4200r/min
	Configuración de la velocidad del husillo	1-3500 rpm
Alimentación del eje X/Z	Recorrido máximo del eje X	230 milímetro
	Recorrido máximo del eje Z	600milímetro
	Especificaciones del tornillo del eje X/Z	40 milímetro
	Eje X/Z máx. velocidad de viaje rápida	24 m/min
	Ajuste del eje X/Z movimiento rápido	16/18
	Especificaciones del riel de rodillos del eje X/Z	35/45 milímetro
Herramientas de torreta Tttt	Altura del centro de la torreta servo	100milímetro
	Altura del centro de la torreta	100milímetro
	Dimensión de herramientas estáticas	25x25 milímetro
	herramientas aburridas	Ø25
MotoMotor	Potencia del motor principal	11kilovatios
	Par del motor del husillo	Clasificado 72 NM
	Potencia del motor del eje X/Z	SYNTEC2.4KW o YASKAWAI1.8KW
	Par del motor del eje X/Z	SYNTEC 11,5 N.M o YASKAWAI 11,5 N.M
	Torque/potencia del motor de cambio de herramienta de torreta	SYNTEC1.0KW/3.1 N.M
	Potencia del motor del sistema de refrigeración.	0.3KW
	Potencia del motor del sistema de refrigeración de alta presión.	3KW
Contrapunto	Recorrido del contrapunto	420 milímetro
	Recorrido máximo de la unidad hidráulica del contrapunto	100 milímetro
	Tipo de accionamiento del pasador eyector del contrapunto	Hidráulico, fuerte rigidez.
	Cono cónico del dedal del contrapunto	número de morse5
	Distancia entre dedal y mandril	690 milímetro
Otros elementos	Grado de cama inclinada	15 Grados
	Máquina L x ancho x alto	2500 x1600 x 1700 milímetro
	Peso neto de la máquina	4500 kg
	caballo total	20 KW
	consumo de energía promedio	3kW/h

Especificación de precisión de la máquina

Principales elementos de inspección	Método de detección	estándar de fábrica
Desviación radial del husillo	Detectar agotamiento del cono exterior	0.0025
Posición de repetición del eje X	Detecta posicionamiento repetido del eje X. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.0025
Posición de repetición del eje Z	Detecta posicionamiento repetido en el eje Z. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.0025
Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, deberá determinarse al momento de redactar el contrato. El cliente deberá probar este artículo al mismo tiempo de la aceptación inicial de South Factory.

Accesorios estándar de configuración

Nombre	Especificación	Marca
controlador NC	SYNTEC 22TA, panel de cristal de 10,4 pulgadas	Taiwán SYNTEC
Servocontrolador del eje X/Y	Configuración estándar SYNTEC2.4KW (opcional: YASKAWAI 1.8kw), motor del eje X con freno	Porcelana
Tornillo del eje X/Y/Z	Tornillo rectificador de futuros grado C3 con doble tuerca. Un extremo tiene rosca ciega.	PMI de Taiwán o Hiwin
Modo de gremio lineal del eje X/Y	Carril lineal de nivel P con rodillos	Taiwán HIWIN O PMI
Huso	Estándar, Taiwán POSA	Taiwán POSA
Motor de husillo	SYNTEC 11kw, torque72N.m	TCC de Pekín
Torreta tipo servo	Torreta de 12 estaciones, altura central 100 mm	Hecho en Taiwán
Cilindro rotativo	Cilindro giratorio de alta velocidad	Hecho en China
Base de fundición de una pieza	La cama y el somier están todos fabricados en arena resinosa y fundidos en una sola pieza, sin añadir cemento. El método de eliminación de tensiones internas del hierro fundido es completamente vibrado/completamente recocido/aislado/envejecido, y luego se coloca durante un período de tiempo después del acabado y luego se prueba para pasar la prueba.	Hecho en china
Lubricación	Bomba de aceite lubricante marca Japan Valley (empresa conjunta)	Hecho en China Foshán
Unidad hidraulica	Estación hidráulica Guangzhou ZhanPing	Hecho en China
Cubierta metálica de la máquina	La cubierta exterior está hecha de una placa fría de 2 mm de espesor estándar nacional.	Hecho en China
Válvula de soplado de procesamiento	Instale 2 válvulas solenoides Air TAC para prepararse para el soplado de aire. El sistema controla el soplado de aire para realizar la función de soplado de aire de procesamiento.	Taiwán
Refrigeración de la caja de distribución eléctrica.	Utilice tubos de cobre (duraderos) para instalar intercambios de calor con medios de transferencia de calor respetuosos con el medio ambiente para enfriar la circulación en la caja eléctrica y mantenerla limpia.	Hecho en China
Componentes eléctricos	Componentes eléctricos Schneider	Hecho en China
cable de energía	Cable de 5 metros, resistencia a altas temperaturas, resistencia al desgaste y resistencia a la corrosión.	Hecho en China
Bomba de enfriamiento	Bomba de agua potencia 370W bomba de agua de alta presión. Expulsión del panel de pared del eje	Hecho en China
Bombas de alta presión	Bomba de agua de alta presión de 3000W, Hmax130M,2900r/min, expulsión de torreta, programable	Hecho en China

Accesorios estándar con máquina

Tema	Nombre	Especificación	Cantidad	Observación
1	Pinza de resorte	Estándar	1 Piezas
2	Portaherramientas de esmalte	Ø32	2PCS
3	Bloque de presión combinado con mango de herramienta		8 Piezas
8	Plancha para colchones a máquina		4 Conjuntos
9	Interruptor de pie		1PCS
12	llave Allen		1 colocar

Datos técnicos de la máquina.

Artículo	Nombre	Especificación	cantidad	observación
1	Manual de mantenimiento y reparación de máquinas herramienta.	Incluye código M, código G, diagrama de circuito.	1colocar
2	Manual de usuario SYNTEC	Ｕdisco	1 Piezas	en caja de accesorios
3	manual de usuario de la torreta		1colocar	en caja de accesorios
4	manual de usuario del servocontrolador		1colocar	en caja de accesorios
