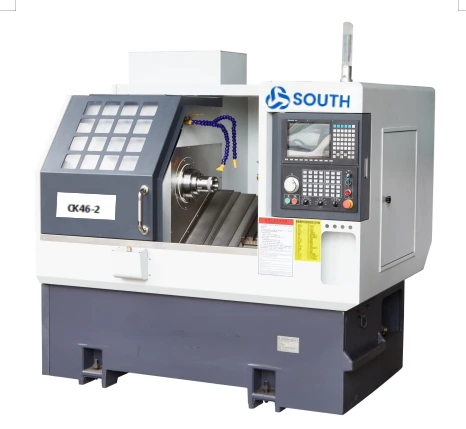

Torno automático compuesto de torneado y fresado CK46-2

1.Diámetro máximo de giro sobre el torno 500 mm

2.Máx. longitud de giro 250 mm

3.Diámetro máximo del material de la barra: 46 mm.

4.Velocidad máxima del husillo 6000r/min

5. Recorrido máximo del eje X 1000 mm

6. Recorrido máximo del eje Z 400 mm

consulta

Escribe una reseña

Introducción

● Para garantizar la estabilidad de la calidad de la máquina herramienta de torno automático, el cuerpo de la máquina de torno automático CNC y el conjunto de configuración adoptan accesorios unificados (cambio de soporte de cortador, cabezal de potencia o torreta de herramientas en la placa de la base de corte), la máquina herramienta tiene características simples y razonables. Estructura y se utiliza cómodamente.

● Propósito del diseño de la máquina herramienta de torno automático: el único propósito es la máquina herramienta de alta estabilidad, alta velocidad y alto estándar, y la superficie del producto giratorio tiene aspectos destacados específicos (iluminación especial de giro) y los granos del cortador se encuentran y se suavizan, alcanzando el estado de sin grano que sea invisible a simple vista, la estabilidad de la máquina herramienta permite que el cortador se vuelva obviamente duradero y el daño al filo se desacelere, la máquina herramienta está diseñada con el principio de la máquina herramienta importada.

Torno automático compuesto de torneado y fresado CK46-2 4

característica

Torno automático compuesto de torneado y fresado CK46-2 5

Alimentador completamente automático (alimentación servo)

Torno automático compuesto de torneado y fresado CK46-2 6

Mano automática de recepción de material + cinta transportadora

modelo de torno		CK46-2
Capacidad de mecanizado	máx. diámetro de giro. sobre torno	ø500milímetro
	Longitud máxima de giro	ø250milímetro
	máx. diámetro de rotación de la mesa de herramientas	ø160milímetro
	Diámetro máximo del material de la barra	ø45
Huso	Modelo de husillo	A2-5
	máx. Eje de velocidad	máx.6000r/min
	Configuración de la velocidad del husillo	1-4500 rpm
Alimentación del eje X/Z	Recorrido máximo del eje X	1000 milímetro
	Recorrido máximo del eje Z	400milímetro
	Eje X/Z máx. velocidad de viaje rápida	24 m/min
Herramientas de torreta	Número de herramientas	8
	Dimensión de herramientas estáticas	20 x 20 milímetro
	herramientas aburridas	ø20
Motor	Potencia del motor principal	SYNTEC 7.5kw
Motor	Par del motor del husillo	Clasificado 47 NM
Otros elementos	Grado de cama inclinada	35 Grados
	Máquina L x ancho x alto	1900 x1580 x 1700 milímetro
	Peso neto de la máquina	2600 kg
	caballo total	13 KW
	consumo de energía promedio	2kW/h

Especificación de precisión de la máquina

Principales elementos de inspección	Método de detección	estándar de fábrica
Desviación radial del husillo	Detectar agotamiento del cono exterior	0.0025
Posición de repetición del eje X	Detecta posicionamiento repetido del eje X. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.0025
Posición de repetición del eje Z	Detecta posicionamiento repetido en el eje Z. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.0025
Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, deberá determinarse al momento de redactar el contrato. El cliente deberá probar este artículo al mismo tiempo de la aceptación inicial de South Factory.

Accesorios estándar de configuración

Nombre	Especificación	Marca
controlador NC	SYNTEC 22TA, panel de cristal de 10,4 pulgadas	Taiwán SYNTEC
Servocontrolador del eje X/Y	Configuración estándar SYNTEC2.4KW (opcional: YASKAWAI 1.8kw), motor del eje X con freno	Porcelana
Huso	Estándar, Taiwán POSA	Taiwán POSA
Freno de husillo	Eje principal instalado Freno de disco hidráulico de 4 cilindros de Taiwán	Taiwán
Indexación de bucle cerrado	El husillo está equipado con el codificador de anillo magnético original de nueva generación de Taiwán.	Taiwán
Cilindro rotativo	Cilindro giratorio de alta velocidad	Taiwán
Motor de husillo	servomotor de 7,5 kw	Taiwán SYNTEC
Tornillo del eje X/Z	Tornillo rectificador de futuros grado C3 con doble tuerca. Un extremo tiene rosca ciega.	PMI de Taiwán o Hiwin
Modo de gremio lineal del eje X/Z	Carril lineal de nivel P con rodillos	Taiwán HIWIN O PMI
Base de fundición de una pieza	La cama y el somier están todos fabricados en arena resinosa y fundidos en una sola pieza, sin añadir cemento. El método de eliminación de tensiones internas del hierro fundido es completamente vibrado/completamente recocido/aislado/envejecido, y luego se coloca durante un período de tiempo después del acabado y luego se prueba para pasar la prueba.	Hecho en china
Lubricación	Bomba de aceite lubricante marca Japan Valley (empresa conjunta)	Hecho en China Foshán
Unidad hidraulica	Estación hidráulica Guangzhou ZhanPing. El usuario debe preparar su propio aceite hidráulico antidesgaste Great Wall original 46#/30 kg.	Hecho en China
Bomba de enfriamiento	Volumen: 1000 x 540 x 100, potencia de la bomba de agua 250W.	Hecho en China
Cubierta metálica de la máquina	La cubierta exterior está hecha de una placa fría estándar nacional de 2,0-3 mm de espesor.	Hecho en China
Válvula de soplado de procesamiento	Instale 2 válvulas solenoides Air TAC para prepararse para el soplado de aire. El sistema controla el soplado de aire para realizar la función de soplado de aire de procesamiento.	Taiwán
Refrigeración de la caja de distribución eléctrica.	Utilice tubos de cobre (duraderos) para instalar intercambios de calor con medios de transferencia de calor respetuosos con el medio ambiente para enfriar la circulación en la caja eléctrica y mantenerla limpia.	Hecho en China
Componentes eléctricos	Componentes eléctricos Schneider	Hecho en China
Separador de niebla de aceite	Separe parte del gas y el líquido (o aceite) en la niebla.	JFS
cable de energía	Cable de 5 metros, resistencia a altas temperaturas, resistencia al desgaste y resistencia a la corrosión.	Hecho en China

Accesorios estándar con máquina

Tema	Nombre	Especificación	Cantidad	Observación
1	Cubierta de pinza flexible		1 Piezas
2	Varilla de tracción de portabrocas flexible		1PCS
3	Interruptor de pie		1PCS
4	llave Allen		1 colocar

Datos técnicos de la máquina.

Artículo	Nombre	Especificación	cantidad	observación
1	Lista de embalaje	Incluye código M, código G, diagrama de circuito.	1colocar	En accesorios
2	Manual de disco USB de control y programación del torno.	Ｕdisco	1 Piezas	en caja de accesorios
3	Diagrama de circuito		1colocar	en caja de accesorios
4	manual de usuario del servocontrolador		1colocar	en caja de accesorios
