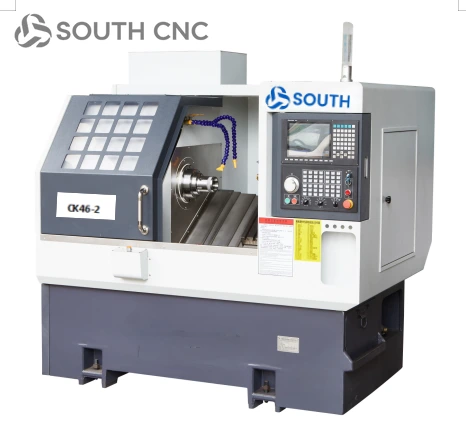

تحول وطحن مخرطة أوتوماتيكية مجمع CK46-2 1

تحول وطحن مخرطة أوتوماتيكية مجمع CK46-2 2

تحول وطحن مخرطة أوتوماتيكية مجمع CK46-2 3

تحول وطحن مخرطة أوتوماتيكية مجمع CK46-2

1. الحد الأقصى لقطر التأرجح فوق المخرطة 500 مم

2. ماكس. طول الدوران 250 ملم

3. الحد الأقصى لقطر المادة 46 مم

4.أقصى سرعة للمغزل 6000 دورة/دقيقة

5. المحور السيني بحد أقصى 1000 مم

6. المحور Z بحد أقصى 400 مم

استفسار

أكتب مراجعة

مقدمة

● لضمان استقرار جودة أداة آلة المخرطة الأوتوماتيكية، يعتمد جسم آلة المخرطة الأوتوماتيكية CNC ومجموعة التكوين على الملحقات الموحدة (تغيير حامل القاطع أو رأس الطاقة أو برج الأداة على لوحة قاعدة القاطع)، تتميز أداة الآلة بأنها بسيطة ومعقولة الهيكل، ويستخدم بشكل مريح.

● الغرض من تصميم أداة الآلة المخرطة الأوتوماتيكية: إن الأداة الآلية ذات الثبات العالي والسرعة العالية والمعايير العالية هي الغرض الوحيد، كما أن تحويل سطح المنتج له ميزات خاصة (تحويل الإضاءة الخاصة) والعثور على حبيبات القطع وسلسها، والوصول إلى حالة لا توجد حبوب غير مرئية بالعين المجردة، واستقرار أداة الآلة يمكّن القاطع من أن يصبح متينًا بشكل واضح، كما أن الضرر الذي يلحق بحافة القطع يبطئ، وقد تم تصميم أداة الآلة بمبدأ أداة الآلة المستوردة.

تحول وطحن مخرطة أوتوماتيكية مجمع CK46-2 4

صفة مميزة

تحول وطحن مخرطة أوتوماتيكية مجمع CK46-2 5

وحدة تغذية أوتوماتيكية بالكامل (تغذية مؤازرة)

تحول وطحن مخرطة أوتوماتيكية مجمع CK46-2 6

يد استلام المواد أوتوماتيكياً + الحزام الناقل

نموذج من المخرطة		CK46-2
القدرة على الآلات	(ماكس). قطر سوينغ. فوق مخرطة	øمم500
	الحد الأقصى لطول الدوران	øمم250
	(ماكس). قطر دوران طاولة الأدوات	øمم160
	الحد الأقصى لقطر مادة الشريط	ø45
مغزل	نموذج المغزل	A2-5
	(ماكس). سرعة المغزل	ماكس.6000r/دقيقة
	ضبط سرعة المغزل	1-4500 دورة في الدقيقة
تغذية محور X/Z	الحد الأقصى لحركة المحور X	مم1000
	الحد الأقصى لحركة المحور Z	مم400
	محور X/Z كحد أقصى. سرعة السفر السريعة	24 م/دقيقة
أدوات البرج	عدد الأدوات	8
	بُعد الأدوات الثابتة	مم20 x 20
	أدوات مملة	ø20
موتور	قوة المحرك الرئيسي	سينتيك 7.5 كيلو واط
موتور	عزم دوران محرك المغزل	تصنيف 47 ن.م
عناصر أخرى	درجة السرير المائل	درجات35
	الآلة Lx العرض × الارتفاع	مم1900 x1580 x 1700
	الوزن الصافي للآلة	كغ2600
	إجمالي الحصان	13 KW
	متوسط استهلاك الطاقة	2 كيلو واط/ساعة

مواصفات دقة الآلة

بنود التفتيش الرئيسية	طريقة الكشف	معيار المصنع
المغزل شعاعي نفاد	كشف نفاد المخروط الخارجي	0.0025
موقف تكرار المحور X	كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.0025
موقف تكرار المحور Z	كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.0025
إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذه السلعة في نفس وقت القبول المبدئي من مصنع الجنوب.

الملحقات القياسية التكوين

الاسم	المواصفات	العلامة التجارية
تحكم NC	سينتيك 22TA، لوحة كريستال 10.4 بوصة	تايوان SYNTEC
سائق سيرفو محور X/Y	الإعداد القياسي SYNTEC2.4KW (اختياري: YASKAWAI 1.8kw)، محرك المحور X مع الفرامل	الصين
مغزل	القياسية، تايوان بوسا	تايوان بوسا
الفرامل المغزلية	تم تثبيت العمود الرئيسي على فرامل قرصية هيدروليكية تايوانية ذات 4 أسطوانات	تايوان
فهرسة الحلقة المغلقة	تم تجهيز المغزل بالجيل الجديد من جهاز التشفير الحلقي المغناطيسي الأصلي في تايوان.	تايوان
اسطوانة دوارة	اسطوانة دوارة عالية السرعة	تايوان
محرك المغزل	محرك سيرفو 7.5 كيلو وات	تايوان سينتيك
برغي المحور X/Z	برغي طحن العقود الآجلة من الدرجة C3 مع صمولة مزدوجة. نهاية واحدة هي الخيوط العمياء.	تايوان PMI أو Hiwin
طريقة النقابة الخطية للمحور X/Z	الأسطوانة الخطية على مستوى P	تايوان هيوين أو مؤشر مديري المشتريات (PMI).
قاعدة صب من قطعة واحدة	السرير والقاعدة كلها مصنوعة من رمل الراتنج ومصبوبة في قطعة واحدة، دون إضافة الأسمنت. طريقة إزالة الضغط الداخلي للحديد الزهر يتم اهتزازها بالكامل/تصلبها بالكامل/عزلها/تقادمها، ثم يتم وضعها لفترة من الوقت بعد الانتهاء ثم يتم اختبارها لاجتياز الاختبار.	صنع في الصين
تشحيم	مضخة زيت تشحيم العلامة التجارية Japan Valley (مشروع مشترك)	صنع في الصين فوشان
وحدة هيدروليكية	محطة قوانغتشو ZhanPing الهيدروليكية. يجب على المستخدم إعداد الزيت الهيدروليكي الأصلي المضاد للتآكل رقم 46 # من Great Wall 46 # / 30 كجم.	صنع في الصين
مضخة التبريد	الحجم: 1000 × 540 × 100، قوة مضخة المياه 250 وات.	صنع في الصين
غطاء معدني للآلة	الغطاء الخارجي مصنوع من لوح بارد بسمك 2.0-3 مم بمعايير وطنية	صنع في الصين
معالجة صمام النفخ	قم بتركيب صمامين لولبيين من نوع Air TAC للتحضير لنفخ الهواء. يتحكم النظام في نفخ الهواء لتحقيق وظيفة نفخ الهواء المعالجة.	تايوان
تبريد صندوق التوزيع الكهربائي	استخدم الأنابيب النحاسية (المتينة) لتركيب مبادلات حرارية صديقة للبيئة لوسائط نقل الحرارة لتبريد الدورة الدموية في الصندوق الكهربائي والحفاظ على نظافته.	صنع في الصين
المكونات الكهربائية	مكونات شنايدر الكهربائية	صنع في الصين
فاصل ضباب الزيت	فصل جزء من الغاز والسائل (أو الزيت) في الضباب	JFS
سلك الطاقة	كابل بطول 5 أمتار، مقاوم لدرجات الحرارة العالية، مقاوم للتآكل ومقاوم للتآكل	صنع في الصين

الملحقات القياسية مع الجهاز

العنصر	الاسم	المواصفات	الكمية	ملاحظة
1	غطاء كوليت مرن		جهاز كمبيوتر شخصى1
2	قضيب سحب تشاك مرن		1PCS
3	مفتاح القدم		1PCS
4	مفتاح مسدس		يضع1

البيانات الفنية مع الجهاز

البند	اسم	مواصفات	كمية	ملاحظة
1	قائمة التعبئة	بما في ذلك رمز M، رمز G، مخطط الدائرة	يضع1	في الملحقات
2	دليل التحكم في المخرطة وبرنامج قرص USB	Ｕ القرص	جهاز كمبيوتر شخصى1	في صندوق الملحقات
3	مخطط الرسم البياني		يضع1	في صندوق الملحقات
4	دليل مستخدم برنامج التشغيل المؤازر		يضع1	في صندوق الملحقات
