Torno suizo de 6 ejes de alta precisión B0266A-III 1
Torno suizo de 6 ejes de alta precisión B0266A-III 1

Torno suizo de 6 ejes de alta precisión B0266A-III

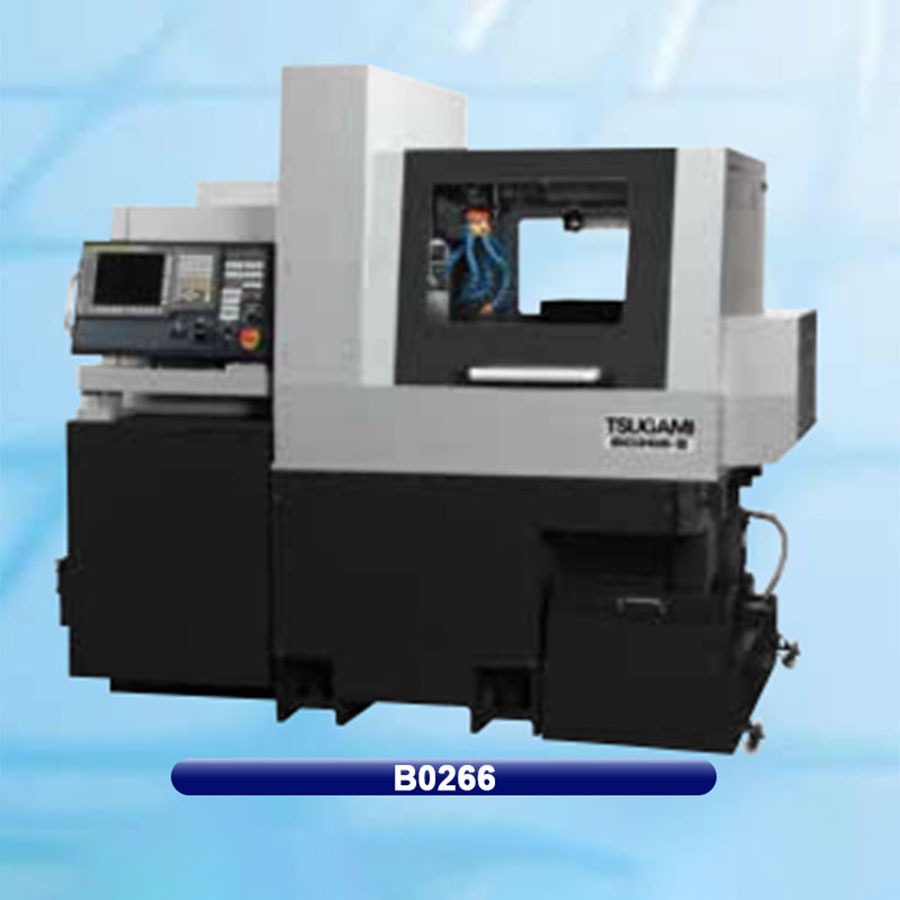

Máquina de torno cnc tipo suizo modelo TSUGAMI B0266

Amplia selección de tornos tipo suizo que mejor se adaptan a su aplicación

Línea completa de la serie BO y correspondiente de 7 mm a 38 mm

La variación mejorada y las opciones ricas cubren piezas de trabajo diversificadas

    UPS...!

    No hay datos de producto.

    ir a la página de inicio

    Guangzhou South Lathe Machine Tools Company Limited B0266-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Rendimiento principal

    1. Diámetro de la barra de trabajo ø8~ø26 milímetro
    2. Longitud de mecanizado: 320 mm (casquillo guía giratorio de accionamiento directo) 50 mm (sin casquillo guía)*4
    3. Diámetro de perforación del husillo principal ø12milímetro
    4. Diámetro de roscado del husillo principal M10mm
    5. La base de fundición de una sola pieza y la plataforma inclinada mantienen un buen rendimiento estable de la máquina

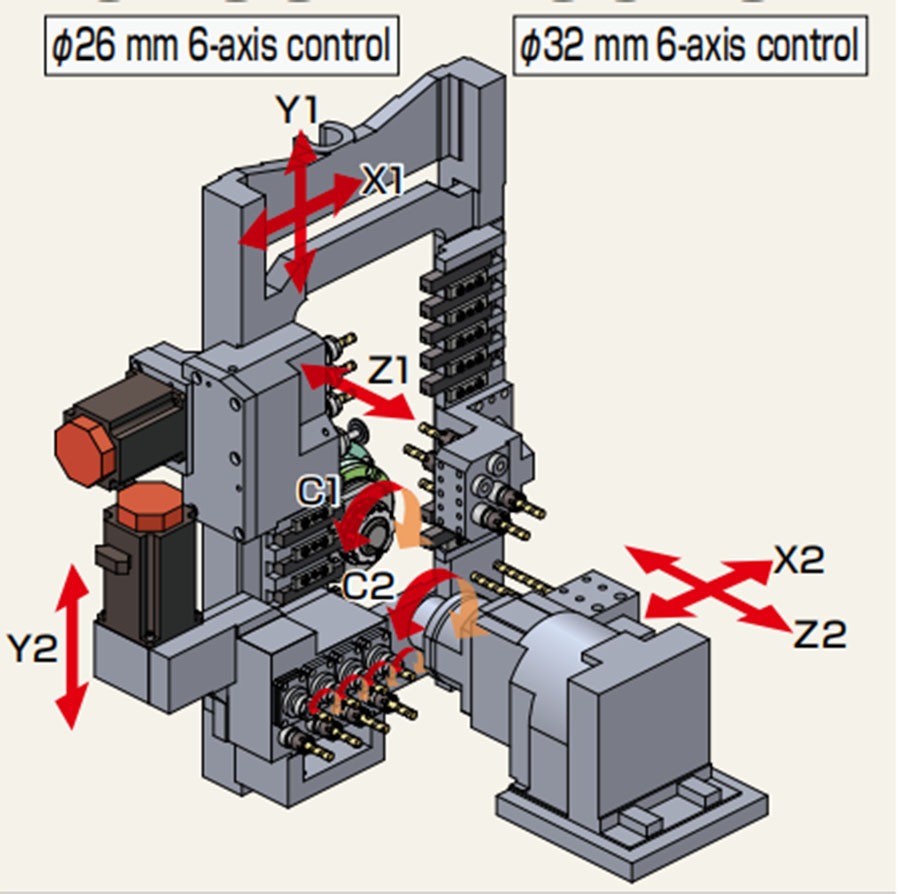

    Parte delantera & mecanizado simultáneo posterior Guangzhou South Lathe Machine Tools Company Limited B0266-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

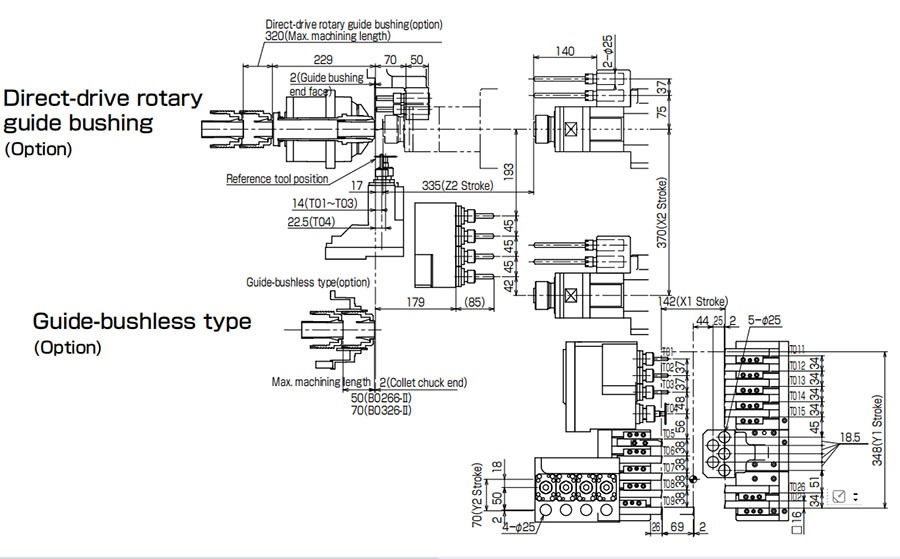

    Zona de herramientas Guangzhou South Lathe Machine Tools Company Limited B0266-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Apariciones Guangzhou South Lathe Machine Tools Company Limited B0266-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

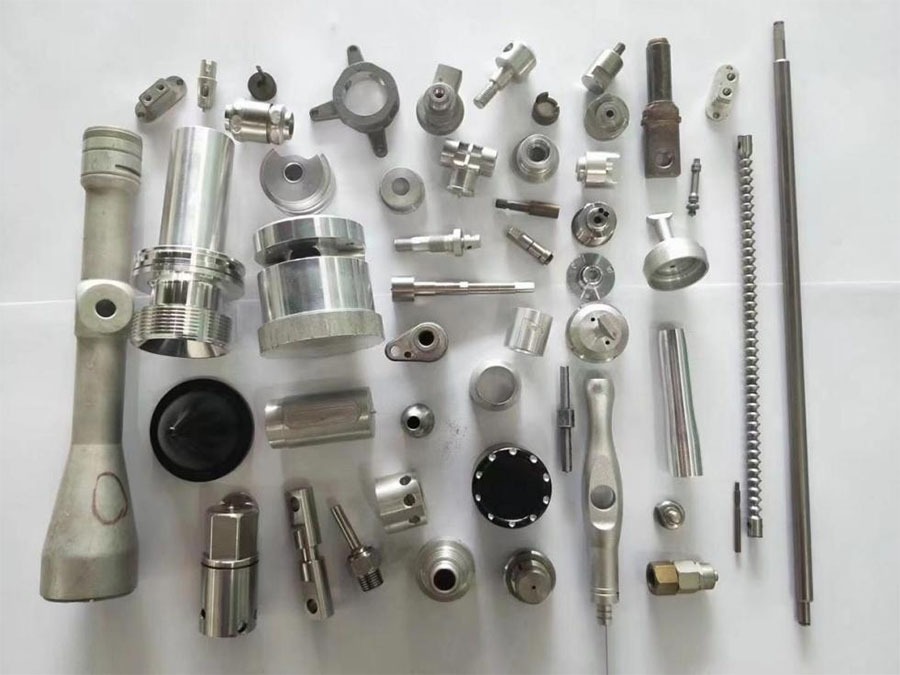

    Piezas de mecanizado CNC Guangzhou South Lathe Machine Tools Company Limited B0266-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center



    Especificación principal

    Modelo B0266A-III










    Capacidad de la máquina

    Diámetro de la barra de trabajo ø8~ø26 milímetro
    máx. longitud de mecanizado Casquillo de gremio de conducción directa eléctrica de 320 mm; casquillo guía giratorio de 90 mm;

    70mm-Guía sin casquillo

    Diámetro del orificio del husillo principal

    ø33.6milímetro

    Diámetro del orificio del eje posterior

    ø32.5milímetro

    máx. Diámetro de perforación del husillo principal ø14milímetro
    máx. Diámetro de roscado del husillo principal M14
    máx. Diámetro de perforación del husillo trasero ø13
    máx. Diámetro de roscado del husillo trasero M12
    máx. diámetro de perforación profunda del husillo ø10
    máx. Diámetro de perforación del husillo de herramienta

    ø8m- poste de herramientas frontal; ø10 mm: poste de herramientas trasero/poste de herramientas trasero

    máx. Husillo de herramienta  diámetro de roscado

    M6- poste de herramientas delantero; M8mm-Poste de herramientas trasero/poste de herramientas trasero

    máx. Diámetro del cortador ranurador del husillo de la herramienta. ø45milímetro
     Máquina Velocidad del husillo principal 200-10.000 rpm
    Velocidad del husillo trasero 200 a 10000 rpm
    Velocidad del casquillo guía giratorio 200 a 10000 rpm
    Velocidad del husillo de la herramienta 200 a 6000 r/min (opcional)*3 (velocidad nominal 4800 r/min)
    Capacidad total de almacenamiento de herramientas (Estándar / Máx. : Opción) 36
    Tamaño de herramienta 16mm x 16mm
    Velocidad de avance rápido 32 m/min ( X 1,Y1,Y2 :24 m/min )
    Eje controlado (ejes lineales) 6 ejes

    Velocidad del motor

    husillo principal 3.7/5.5 KW
    Husillo trasero 3.7/5.5kilovatios
    Eje X1,Y2;0.5KW Y1,Z1,X2,Z2;0.75kw
    taladro cruzado

    Puesto de herramientas frontal: 1,0 kW;                  Puesto de herramientas trasero: 1,4 kW;                    Puesto de herramientas trasero: 1,4 kW

    Bomba de refrigerante 0.4 KW
    Bomba de aceite lubricante 3 W




    Fuente de alimentación y otros.

    Peso neto 3700 kg
    Requisito de fuente de energía 16.8 kvá
    Requerimiento de aire comprimido 0,4 MPa o superior
    Tasa de descarga de aire 100NL/min
    Capacidad del tanque de refrigerante 180 L
    Ancho x profundidad x altura 2630 x 1695 x 1970



    Especificaciones NC

    Artículo B0266A-IIII
    unidad NC FANUC 32i-B
    Ejes controlados X1, Z1, Y1,X2,Z2,C1,C2
    Incremento mínimo de entrada 0,001 mm (eje X1/X2 de diámetro)
    Incremento mínimo de comando X1, eje X2 0,0005 mm, otros ejes: 0,001 mm
    Valor máximo programable ±8 dígitos
    Método de interpolación Lineal, circular
    Tasa de alimentación 1 a 6.000 mm/min
    Anulación de la velocidad de alimentación 0 a 150 % en incrementos del 10 %
    Habitar G04 0 a 99999.99
    Comando ABS/INC

    X,Y,Z,C: absoluto, U, V, W,H: incremental

    Pares de compensación de herramientas 99
    LCD / MDI LCD en color de 10,4 pulgadas
    Idioma de la pantalla Japonés / Inglés
    Tamaño de almacenamiento del programa de pieza 64 kbytes (equivalente a 80 m para cada sistema de ruta)
    Programas registrables 63 * suma de NC del husillo principal y posterior
    Función miscelánea M5 dígitos
    Función de husillo S5 dígitos
    Función de herramienta Dígitos T4



    Accesorios estándar

    Artículo B 0266A-III
    Sistema de programación automática
    Compensación de altura de herramienta
    Contador de vida de herramienta
    Pantalla de mantenimiento periódico
    Adaptador de husillo principal
    Adaptador de husillo trasero
    Adaptador de casquillo guía
    Bloqueo de puerta
    Detector de nivel de refrigerante
    Unidad de enfriamiento del husillo
    Herramientas estándar
    Abrazaderas de tránsito
    Soporte para taladro de 4 agujeros
    Boquilla de refrigerante retráctil
    Apagado automático de energía
    Puesto de herramientas frontal: taladro transversal de 4 husillos
    Portabrocas para agujeros profundos ( φ25milímetro×2)
    Función de corte automático/Función de revestimiento automático
    Purga de aire del husillo principal/husillo trasero
    Purga de aire de perforación cruzada
    Freno del husillo principal
    Control del eje C para husillos principal/trasero
    Portabrocas (cabeza única)
    Portabrocas de doble cabezal (portabrocas ajustable)
    luz de iluminación



    Accesorios estándar NC

    Tema B0266-II
    función de persecución
    Corte de hilo continuo
    Generador de impulsos manual
    Interfaz de entrada/salida de tarjeta de memoria
    Edición de fondo
    tiempo de ejecución & visualización del número de piezas
    Macro personalizada
    Control constante de la velocidad de la superficie
    Control sincrónico del husillo (rotación/fase/trazado)
    Conjunto de geometría/desgaste de herramienta
    Entrada de datos programable
    biselado & esquina derecha
    Compensación del radio de la punta de la herramienta
    HRV controlar
    Ciclo repetitivo múltiple
    Edición de programas ampliada
    Ciclo fijo de perforación
    Macho rígido (Husillo principal, husillo trasero)
    Detección de fluctuación de velocidad del husillo
    Detección de corte (tipo diferencial de velocidad)
    Función de retroceso manual del mango
    Comprobación de carrera almacenada 2,3
    Tamaño de almacenamiento del programa de pieza 64 kbytes (suma de NC del husillo principal y posterior)
    Programas registrables 63 (suma de NC del husillo principal y posterior)



    O pciones

    ¡No! Tema B0266-II
    Guía buje Casquillo guía estacionario
    Buje guía giratorio tipo portador
    Casquillo guía de accionamiento directo
    Kit sin casquillo guía






    Avanzado

    sistema de funciones



    Control del eje C del husillo principal Estándar
    Control del eje C del husillo trasero (el freno es opcional) Estándar
    Huso 1° índice
    Huso 15° índice
    Freno del husillo principal Estándar
    Husillo trasero 15° índice
    Husillo trasero 1° índice
    Freno de husillo trasero
    Herramienta activa al lado del eje trasero
    Taladro cruzado(Tipo modular:1)
    Taladro transversal de 2 husillos
    Taladro transversal de 3 husillos
    Taladro transversal de 4 husillos Estándar
    Sistema de alta precisión



    0.1 μresolución m
    Controlador de temperatura del aceite refrigerante
    Interruptor táctil de 2 ejes Estándar




    Herramientas en vivo

    (Puesto de herramientas trasero)



    Tracción trasera
    Husillo de herramienta
    Husillo de doble cara
    Cabezal de perforación angular
    Cabezal giratorio para hilo
    Cabezal de tallado Estándar
    Herramientas en vivo

    (Publicación de herramienta trasera)



    unidad de vuelta
    Husillo de herramienta
    Husillo de herramienta transversal trasera
    Adaptador de herramienta trasera
    Relacionado con el refrigerante



    Colector de niebla
    Unidad de bomba de alta presión
    Golpe de aceite código M
    Boquilla de refrigerante ONDULADA


    Pieza de trabajo

    sistema de descarga



    receptor de trabajo
    transportador de trabajo
    Descarga frontal
    Descarga trasera
    Eliminación de virutas Transportador de virutas
    mantenimiento de maquinas y

    funciones de monitoreo

    Detección de corte (tipo interruptor táctil)
    Indicador de señal








    Relacionado con herramientas



    Adaptador para barra no redonda (husillo principal)
    Adaptador para barra no redonda (husillo trasero)
    Portabrocas con revestimiento de carburo
    Calibre del juego de herramientas
    Revestimiento del husillo
    Portabrocas














    Funciones NC



    Tamaño de almacenamiento del programa de piezas 128 kbytes
    Tamaño de almacenamiento del programa de piezas 256 kbytes
    Tamaño de almacenamiento del programa de pieza 512 kbytes
    Tamaño de almacenamiento del programa de pieza 1 Mbyte
    Ampliación del número de programas registrables #1 Tamaño de almacenamiento 64 kbytes (Programas registrables: 120)
    Tamaño de almacenamiento 128 kbytes (Programas registrables: 250)
    Tamaño de almacenamiento 256 kbytes (Programas registrables: 500)
    Tamaño de almacenamiento 512 kbytes (Programas registrables: 1000)
    Programa de dimensiones de dibujo directo.
    Corte de hilo de paso variable
    Retracción del ciclo de corte de hilo
    Interpolación de coordenadas polares
    Interpolación cilíndrica
    Idioma de la pantalla




    Seguridad y otros



    Interruptor de flujo de refrigerante
    Extintor de incendios automático
    lámpara de iluminación
    Interfaz del alimentador de barras
    Función de retroceso manual del mango
    Roscado rígido con herramienta viva
    Interfaz de entrada/salida RS232C
    Conversión pulgadas/métrico
    Detección de carga anormal
    Correspondencia para refrigerante soluble en agua



    Fecha técnica:

    1. Manual de instrucciones de funcionamiento 1 colocar
    2. Especificación del apéndice del sistema 1 colocar
    3. Informe de prueba de calidad 1 colocar
    4. Lista de embalaje 1 colocar

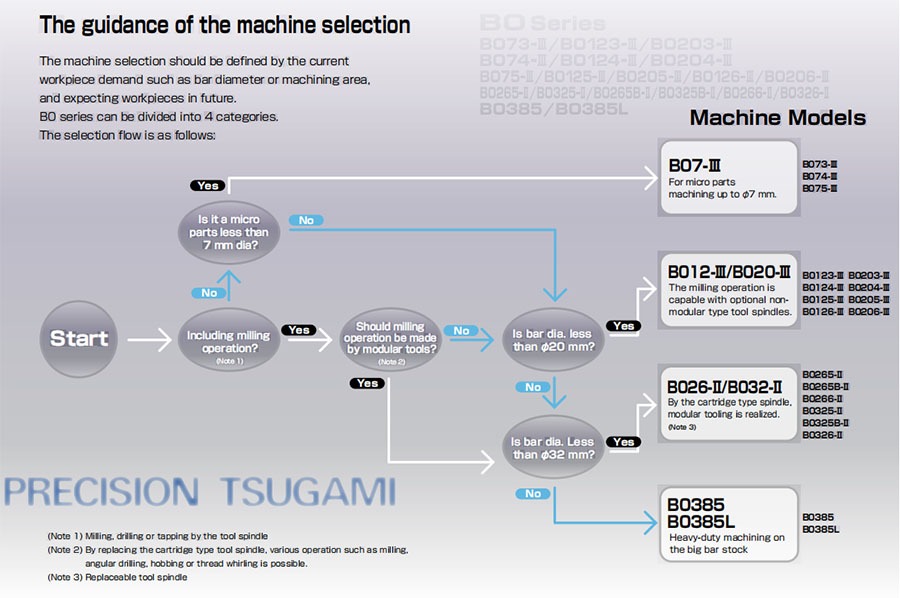

    Guía de selección de máquinas Guangzhou South Lathe Machine Tools Company Limited B0266-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center
