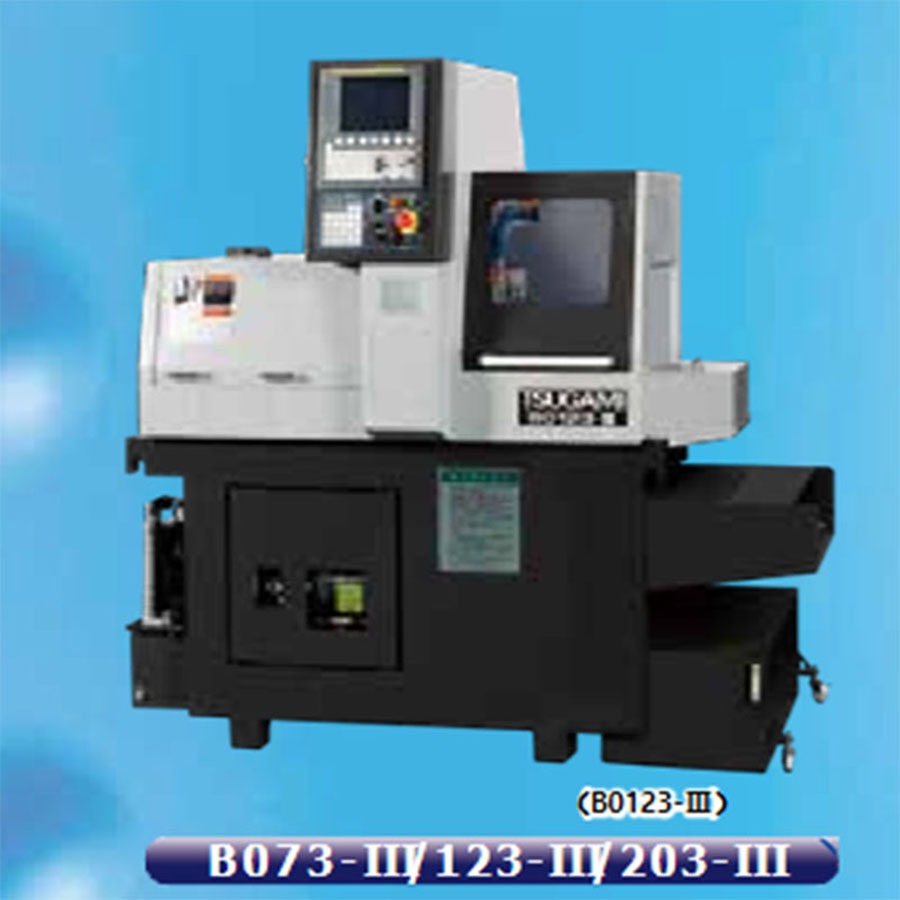

Torno suizo de 3 ejes que proporciona el máximo beneficio con la mínima inversión B0123-III
Rendimiento principal:
1 Diámetro de la barra de trabajo: ø 3 ~ø 12 milímetro
2 Diámetro del orificio del husillo principal: ø 16 milímetro
3 Velocidad del husillo principal : 200~1 2 , 000 r/ min
4 Torno CNC básico tipo suizo de 3 ejes
Introducción
1. Las máquinas suizas básicas proporcionan beneficios máximos con una inversión mínima.
2. El husillo adopta cojinetes cerámicos de precisión, lo que garantiza un corte estable a altas velocidades, prolonga la vida útil de la herramienta y mejora la precisión de la superficie.
3. El buje guía giratorio de accionamiento directo opcional proporciona un mecanizado preciso y de alta velocidad. El tipo de casquillo guía o el tipo sin casquillo guía se puede seleccionar según las piezas de trabajo.
4.Sistema de programación automática preparado como estándar. Una base más rígida y un poste de herramientas mejoran aún más la capacidad de corte. La velocidad máxima de la herramienta transversal opcional aumenta (máx. 12.000 r/min). Mejora de la capacidad de eliminación de virutas.
5.Esta máquina reduce el área y reduce los costos de producción. Aunque el precio de la máquina es relativamente alto, debido al acortamiento de la cadena del proceso de fabricación y la disminución del equipo requerido por el producto, así como a la disminución del número de lugares de trabajo, el área del taller y el costo de mantenimiento del equipo, puede reducir efectivamente los activos fijos generales.
Control de 3 ejes Ø12 m
| Parte delantera & mecanizado simultáneo posterior | — | |
| Husillo trasero | — | |
| herramienta rotativa cruzada | Opción | |
| Kit sin casquillo guía | Opción | |
| Casquillo guía de accionamiento directo | Opción | |
| eje C | Opción | |
| Grifo rígido cruzado | Opción | |
| Número de herramientas | ||
| Capacidad de almacenamiento de herramientas OD | 9 | |
| giratorio cruzado | Opción | |
| Parte delantera | Fijo | 4 |
| Giratorio | — | |
| Atrás | Fijo | — |
| Giratorio | — | |
| Capacidad total de almacenamiento de herramientas | 13 | |
Zona de herramientas
Apariciones

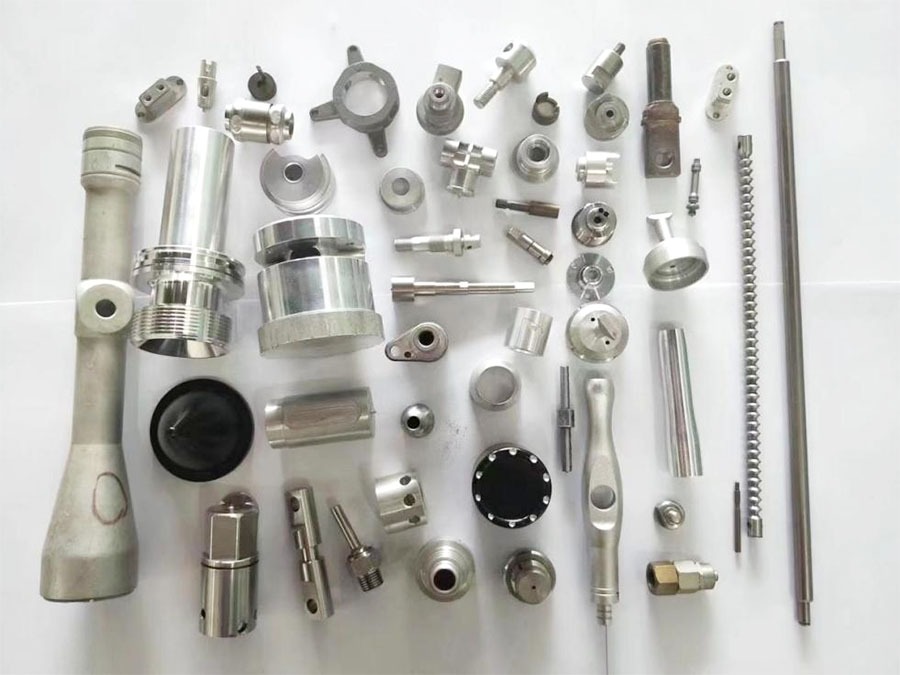

Piezas de mecanizado CNC
Reúna mandriles y casquillos guía para la especificación estándar de Tsugami.
| B0123-III | ||
| Portabrocas del husillo principal | 2601-1185 | |
| Portabrocas de husillo trasero | — | |
| Guía buje | Tipo de transportista | 2621-1185 |
| Tipo de transmisión directa | 2621-1185 | |

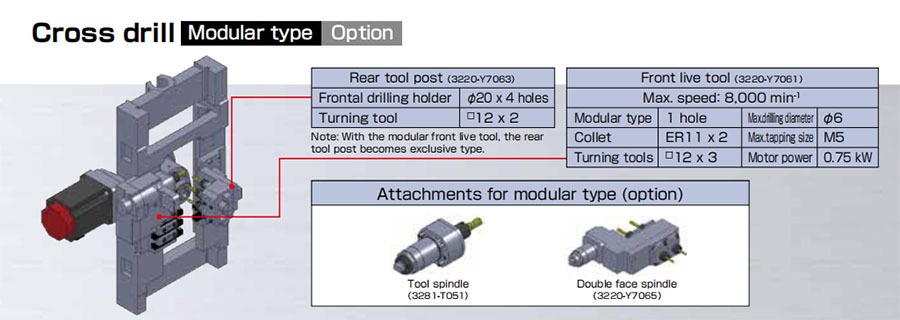

Selección de herramienta en vivo (opción)
| B0123-III | |||||
| taladro cruzado | 2 husillos paralelos (taladro transversal: 2, torneado (delantero): 3, torneado (trasero): 3, soporte de perforación frontal: Ø20 x 4) | 3220-Y5130 | |||
| 2 husillos desplazados (taladro transversal: 2, torneado (delantero): 3, torneado (trasero): 3, soporte de perforación frontal: Ø20 x 4) | 3220-Y5140 | ||||
| 3 husillos (taladro transversal: 3, torneado (delantero): 2, torneado (trasero): 3, soporte de perforación frontal: Ø20 x 4) | 3220-Y5150 | ||||
| 4 husillos (taladro transversal: 4, torneado (delantero): 2, torneado (trasero): 3, soporte de perforación frontal: Ø20 x 4) | 3220-Y5160 | ||||
| Cabezal giratorio para hilo | Cabezal giratorio para hilo |
(Girando (delantero): 2, Girando (trasero)
:4, soporte de perforación frontal :-) | 3220-Y6540 | ||
| Cruz: un husillo | |||||
| Herramienta frontal viva | Herramientas vivas frontales: 3 (Tipo modular: 1) | 3220-Y7060 | |||
| Husillo de herramienta | En conjunto con herramientas de retroceso (3220-Y7060) | 3281-T051 | |||
| Husillo de doble cara | 3220-Y7065 | ||||
| Herramientas de regreso en vivo | Herramienta activa en el poste de herramientas posterior (tipo modular: 2 orificios) | — | |||
| Husillo de doble cara | En conjunto con herramientas de retroceso (3220-Y7070) | — | |||
| Adaptador de herramienta trasera | — | ||||
| Husillo de herramienta transversal trasera | — | ||||
| Herramientas fijas | 2 herramientas | — | |||
| Puesto de herramientas del eje Y2 | Herramientas en vivo | Frente: 2/cruzado : 2 | — | ||
| Portabrocas fijos | 4 herramientas | — | |||
Especificación principal
| Modelo | B0123-III | |
| Capacidad de la máquina | Diámetro de la barra de trabajo | Ø3~Ø12mm |

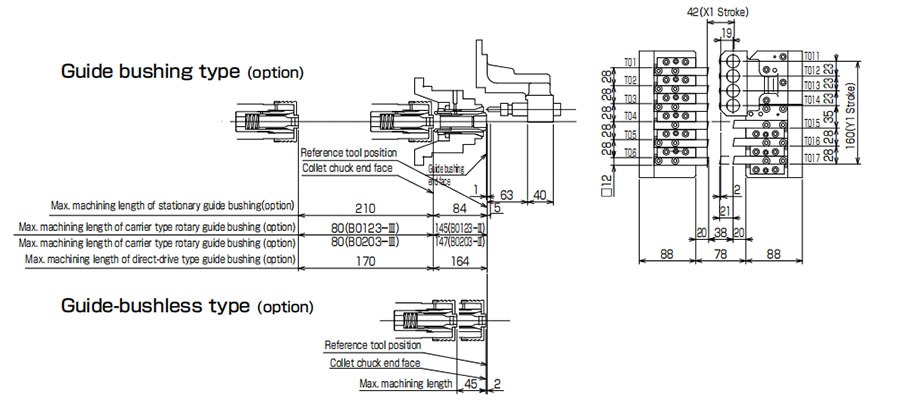

| máx. longitud de mecanizado | 210 mm (80/170 mm: casquillo guía giratorio) / 45 mm (sin casquillo guía) | |
| máx. Diámetro de perforación del husillo principal | Ø7mm | |
| máx. Diámetro de roscado del husillo principal | M6x1mm | |
| máx. Diámetro de sujeción del husillo trasero | — | |
| máx. Diámetro de perforación del husillo trasero | — | |
| máx. Diámetro de roscado del husillo trasero | — | |
| máx. Diámetro de perforación transversal | Ø6 (opción) | |
| máx. Diámetro de roscado cruzado | M5x0.8 (opción) | |
| máx. Diámetro del cortador ranurador del husillo de la herramienta. | Ø30 (opción) | |
| máx. Diámetro de perforación posterior | — | |
| máx. Diámetro de roscado posterior | — | |
| habilidad mecanica | Velocidad del husillo principal | 200-12.000 rpm |
| Velocidad del husillo trasero | —- | |
| Velocidad del casquillo guía giratorio | Buje guía giratorio tipo portador de 200 a 8000 r/min/buje guía giratorio de accionamiento directo de 200-12000 r/min | |
| Velocidad del husillo de la herramienta | 200 a 8000 r/min (opcional)*3 (velocidad nominal 7000 r/min) | |
| Capacidad total de almacenamiento de herramientas (Estándar / Máx. : Opción) | 13 | |
| Tamaño de herramienta | 12mm x 12mm x 85mm | |
| Velocidad de avance rápido | 32 m/min (X 1:24 m/min) | |
| Eje controlado (ejes lineales) | 3 ejes | |
Velocidad del motor | husillo principal | 2.2/3.7 KW |
| Husillo trasero | — | |
| Eje | 0.5 KW (X1, X2, Y1, Z1, Z2) | |
| taladro cruzado | 1,0 kilovatios (opción) | |
| bomba de colante | 0.18 KW | |
| Bomba de aceite lubricante | 3 W | |
| Fuente de alimentación y otros. | Peso neto | 1600 kg |
| Requisito de fuente de energía | 7 kvá | |
| Requerimiento de aire comprimido | 0,4 MPa o superior | |
| Tasa de descarga de aire | 50NL/min | |
| Capacidad del tanque de refrigerante | 115 L | |

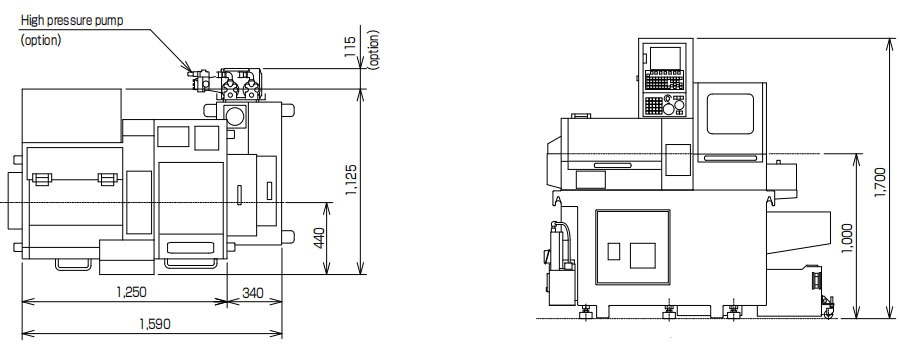

| Ancho x profundidad x altura | 1590 x 1135 x 1700milímetro | |
Especificaciones NC
| Artículo | BO123-III |
| unidad NC | FANUC 0i Mate-TD*1 |
| Ejes controlados | X1, Z1, Y1 |
| Incremento mínimo de entrada | 0,001 mm (X de diámetro) |
| Incremento mínimo de comando | X: 0,0005 mm, otros ejes: 0,001 mm |
| Valor máximo programable | ±8 dígitos |
| Método de interpolación | Lineal, circular |
| Tasa de alimentación | 1 a 6.000 mm/min |
| Anulación de la velocidad de alimentación | 0 a 150 % en incrementos del 10 % |
| Habitar | G04 0 a 99999.99 |
Comando ABS/INC | X,Y,Z: absoluto, U, V, W: incremental |
| Pares de compensación de herramientas | Principal: 64, atrás 64 (BO073-III, BO123-III, BO203-III solo principal) |
| LCD / MDI | LCD en color de 8,4 pulgadas |
| Idioma de la pantalla | Japonés / Inglés |
| Tamaño de almacenamiento del programa de pieza | 512 k bytes (equivalente a una longitud de cinta de 1280 m) |
| Programas registrables | 400 |
| Función miscelánea | M5 dígitos |
| Función de husillo | S5 dígitos |
| Función de herramienta | Dígitos T4 |
Accesorios estándar
| Tema | B0123-III |
| Sistema de programación automática | ○ |
| Compensación de altura de herramienta | ○ |
| Contador de vida de herramienta | ○ |
| Pantalla de mantenimiento periódico | ○ |
| Adaptador de husillo principal | ○ |
| Adaptador de husillo trasero | ー |
| Adaptador de casquillo guía | ー(estándar B073-III) |
| Bloqueo de puerta | ○ |
| Detector de nivel de refrigerante | ○ |
| Unidad de enfriamiento del husillo | ○ |
| Herramientas estándar | ○ |
| Abrazaderas de tránsito | ○ |
| Soporte para taladro de 4 agujeros | ○ |
| Boquilla de refrigerante retráctil | ○ |
| Apagado automático de energía | ○ |
| Puesto de herramientas frontal: taladro transversal de 4 husillos | ー |
| Portabrocas para agujeros profundos (φ25 mm×2) | ー |
| Función de corte automático/Función de revestimiento automático | ○ |
| Purga de aire del husillo principal/husillo trasero | ー |
| Purga de aire de perforación cruzada | ー |
| Freno del husillo principal | ー |
| Control del eje C para husillos principal/trasero | ー |
| Portabrocas (cabeza única) | ○（4） |
| Portabrocas de doble cabezal (portabrocas ajustable) | ー |
| luz de iluminación | ○ |
Accesorios estándar NC
| Tema | B0123-III |
| función de persecución | ○ |
| Corte de hilo continuo | ○ |
| Generador de impulsos manual | ○ |
| Interfaz de entrada/salida de tarjeta de memoria | ○ |
| Edición de fondo | ○ |
| tiempo de ejecución & visualización del número de piezas | ○ |
| Macro personalizada | ○ |
| Control constante de la velocidad de la superficie | ○ |
| Control sincrónico del husillo (rotación/fase/trazado) | ー |
| Conjunto de geometría/desgaste de herramienta | ○ |
| Entrada de datos programable | ○ |
| biselado & esquina derecha | ○ |
| Compensación del radio de la punta de la herramienta | ○ |
| ＨＲＶ controlar | ○ |
| Ciclo repetitivo múltiple | ○ |
| Edición de programas ampliada | ○ |
| Ciclo fijo de perforación | ○ |
| Macho rígido (Husillo principal, husillo trasero) | ○＊ |
| Detección de fluctuación de velocidad del husillo | ○ |
| Detección de corte (tipo diferencial de velocidad) | ー |
| Función de retroceso manual del mango | ー |
| Comprobación de carrera almacenada 2,3 | ー |
| Tamaño de almacenamiento del programa de pieza | 512kbytes |
| Programas registrables | 400 |
Opciones
| ¡No! | Tema | B0123-III | |
| Guía buje | Casquillo guía estacionario | ○ | |
| Buje guía giratorio tipo portador | ○ | ||
| Casquillo guía de accionamiento directo | ○＊6 | ||
| Kit sin casquillo guía | ○ | ||
| Avanzado sistema de funciones | Control del eje C del husillo principal | ○ | |
| Control del eje C del husillo trasero (el freno es opcional) | ○＊1 | ||
| Índice del husillo 1° | ○ | ||
| Husillo índice de 15° | ○ | ||
| Freno del husillo principal | ○ | ||
| Eje trasero Índice de 15° | ○＊1 | ||
| Husillo trasero índice 1° | ○＊1 | ||
| Freno de husillo trasero | ○＊1 | ||
| Herramienta activa al lado del eje trasero | ー | ||
| Taladro cruzado（Tipo modular:1） | ○ | ||
| Taladro transversal de 2 husillos | ○ | ||
| Taladro transversal de 3 husillos | ○ | ||
| Taladro transversal de 4 husillos | ○ | ||
|
Sistema de alta precisión
| Resolución de 0,1 µm | ○ | |
| Controlador de temperatura del aceite refrigerante | ○ | ||
| Interruptor táctil de 2 ejes | ○＊3 | ||
| Herramientas en vivo (Puesto de herramientas trasero) | Tracción trasera | ー | |
| Husillo de herramienta | ー | ||
| Husillo de doble cara | ー | ||
| Cabezal de perforación angular | ー | ||
| Cabezal giratorio para hilo | ー | ||
| Cabezal de tallado | ー | ||
|
Herramientas en vivo
(Publicación de herramienta trasera) | unidad de vuelta | ○＊3 | |
| Husillo de herramienta | ○＊3 | ||
| Husillo de herramienta transversal trasera | ○＊3 | ||
| Adaptador de herramienta trasera | ○＊3 | ||
|
Relacionado con el refrigerante
| Colector de niebla | ○ | |
| Unidad de bomba de alta presión | ○ | ||
| Golpe de aceite código M | ○ | ||
| Boquilla de refrigerante ONDULADA | ○ | ||
| Pieza de trabajo sistema de descarga | receptor de trabajo | ○＊2 | |
| transportador de trabajo | ○＊1 | ||
| Descarga frontal | ○＊1 | ||
| Descarga trasera | ○＊1 | ||
| Eliminación de virutas | Transportador de virutas | ○＊1 | |
|
mantenimiento de maquinas y
funciones de monitoreo | Detección de corte (tipo interruptor táctil) | ○ | |
| Indicador de señal | ○ | ||
| Relacionado con herramientas | Adaptador para barra no redonda (husillo principal) | ○ | |
| Adaptador para barra no redonda (husillo trasero) | ○＊1 | ||
| Portabrocas con revestimiento de carburo | ○ | ||
| Calibre del juego de herramientas | ○ | ||
| Revestimiento del husillo | ○ | ||
| Portabrocas | Estándar | ||
| Funciones NC | Tamaño de almacenamiento del programa de piezas 128 kbytes | ー | |
| Tamaño de almacenamiento del programa de piezas 256 kbytes | ー | ||
| Tamaño de almacenamiento del programa de pieza 512 kbytes | ー | ||
| Tamaño de almacenamiento del programa de pieza 1 Mbyte | ー | ||
| Ampliación del número de programas registrables #1 | Tamaño de almacenamiento 64 kbytes (Programas registrables: 120) | ー | |
| Tamaño de almacenamiento 128 kbytes (Programas registrables: 250) | ー | ||
| Tamaño de almacenamiento 256 kbytes (Programas registrables: 500) | ー | ||
| Tamaño de almacenamiento 512 kbytes (Programas registrables: 1000) | ー | ||
| Programa de dimensiones de dibujo directo. | Estándar | ||
| Corte de hilo de paso variable | Estándar | ||
| Retracción del ciclo de corte de hilo | Estándar | ||
| Interpolación de coordenadas polares | estándar*5 | ||
| Interpolación cilíndrica | estándar*5 | ||
| Idioma de la pantalla | ○ | ||
| Seguridad y otros | Interruptor de flujo de refrigerante | ○ | |
| Extintor de incendios automático | ○ | ||
| lámpara de iluminación | Estándar | ||
| Interfaz del alimentador de barras | ○ | ||
| Función de retroceso manual del mango | ○＊6 | ||
| Roscado rígido con herramienta viva | ○ | ||
| Interfaz de entrada/salida RS232C | ○ | ||
| Conversión pulgadas/métrico | ○ | ||
| Detección de carga anormal | ○ | ||
| Correspondencia para refrigerante soluble en agua | ○ | ||
Fecha técnica:
| 1. | Manual de instrucciones de funcionamiento | 1 colocar |
| 2. | Especificación del apéndice del sistema | 1 colocar |
| 3. | Informe de prueba de calidad | 1 colocar |
| 4. | Lista de embalaje | 1 colocar |
Guía de selección de máquinas
SOUTH lathe es un fabricante profesional de máquinas CNC de máquinas herramienta combinadas de torneado, fresado, taladrado, roscado y tallado.
Contáctenos
+86 13928187729
+86 13928187729
manager@jeasoncnc.com
/
js_john@vip.163.com
No.3 Huafu Road, Bianjiaojuweihui, ciudad de Ronggui, ciudad de Shunde Foshan, provincia de Guangdong, China.
