Máquina CNC de alta rigidez y alta resistencia CN-K50B-2,CN-K50B

1.Diámetro máximo de oscilación. Sobre torno 500mm.

2.Máx. Longitud de la pieza de trabajo: 1000 mm, 1500 mm, 2000 mm.

3.Tramo de guía: 420 mm.

4.Altura del centro 265 mm.

consulta

Escribe una reseña

Introducción

1.Este torno de alta resistencia con estructura monolítica unida, riel guía de gran envergadura. El riel guía en dirección Z abarca 420 mm, mientras que la dirección X abarca 230 mm. Alta rigidez, pequeña vibración, puede soportar un gran par de corte y adaptarse al corte fuerte y al acabado fino. .

2.Se utiliza una transmisión separada en el sistema de transmisión principal (estructura de husillo independiente, caja de cambios de cambio automático de tres velocidades, regulación continua de velocidad) para eliminar la influencia en las piezas de mecanizado de precisión causadas por la vibración y el calor del motor. Y el sistema de husillo tiene las ventajas De baja deformación térmica, buena precisión estable.

3. La transmisión principal adopta la forma en que el servomotor impulsa directamente el husillo, por lo que el sistema del husillo tiene las ventajas de poco ruido, alta velocidad de respuesta, menos deformación térmica y buena precisión estable.

4. El riel guía en dirección X y Z interfiere con la guía deslizante. La superficie deslizante del tablero de arrastre y la placa deslizante son plásticos pegados. El bajo coeficiente de fricción hace que la rigidez sea dinámica y estática. Amortiguación por fricción del sistema de alimentación en su mejor situación.

5.El contrapunto tiene un dispositivo de flotabilidad automático que reduce en gran medida el empuje cuando el contrapunto se mueve sobre la cama.

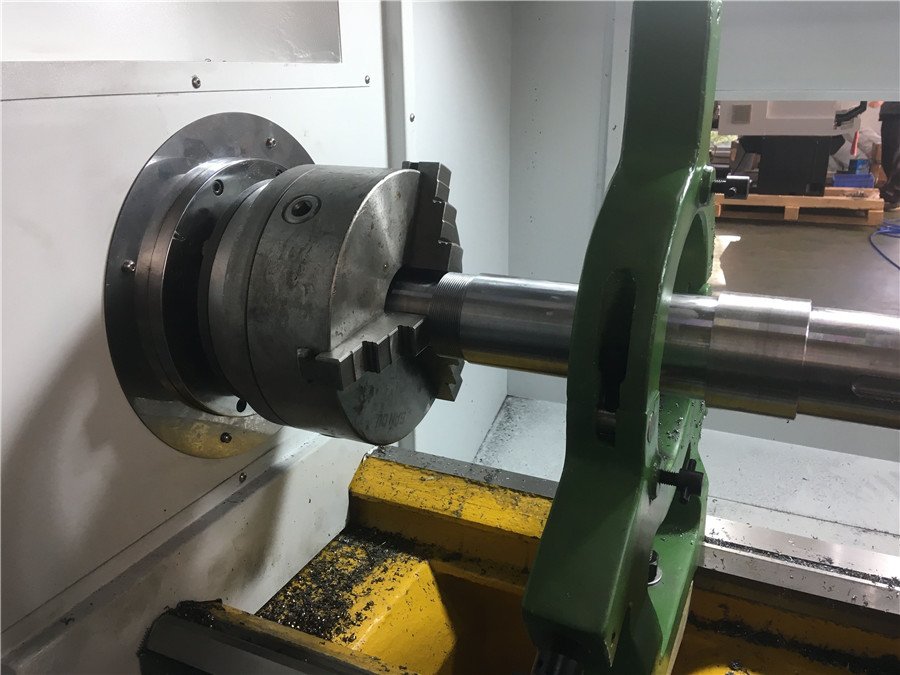

500mm swing over bed CNC lathe –1500mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

Modelo Especificación		CN-K50B,CN-K50B-2
Especificaciones principales	Balancear sobre la cama	500milímetro
Especificaciones principales	Longitud máxima de la pieza de trabajo a mecanizar	1000 mm, 1500 mm, 2000 mm
Capacidad	Diámetro máximo de mecanizado en bancada	500milímetro
	Diámetro máximo de mecanizado en deslizador	280milímetro
	Longitud máxima de la máquina (distancia entre el contrapunto y las mordazas del portabrocas)	930 mm, 1430 mm, 1930 mm
	Barra a través del diámetro del material.	ø80milímetro
	Altura del centro del husillo	265milímetro
distancia del centro		1050 mm, 1550 mm, 2050 mm
Huso	Diámetro del orificio del husillo	ø82milímetro
	Cono del orificio del husillo	1:20 / ø90
	Rango de velocidad del husillo	Caja de cambios automática de tres velocidades 34-2000r/min Alto: 215-2000r/min M: 76-700 rpm L: 34-320 rpm
Torreta	máx. recorrido de la torreta en el eje Z	1020, 1520 mm, 2020 mm
	máx. recorrido de la torreta en el eje X	310milímetro
	Velocidad de movimiento rápida en el eje Z	8000 mm/min, 6000 mm/min,
	Velocidad de movimiento rápida en el eje X	4000 mm/min
	Posiciones de la torreta	Torreta vertical tipo 4 posiciones.
	Tamaño de la torreta	25×25 milímetro
	Distancia entre el centro del husillo y la superficie de soporte.	25milímetro
Contrapunto	Cono de la manga del husillo	MT5
	recorrido máximo de la manga del contrapunto	150milímetro
	recorrido máximo del contrapunto en el eje X	±15milímetro
Motor	Potencia del motor principal	Servo de 7,5 kw, servo de 11 kw
	Par del motor del eje Z	1,5 kw(10Nm)
	Par del motor del eje X	1,2 kw(6Nm)
	Bomba de enfriamiento	AYB-20 0.115kw
	Modelo de portaherramientas	LD4
Dimensiones del contorno	1000milímetro	3100 mm x 1260 mm x 1600 mm
	1500milímetro	3600 mm x 1260 mm x 1600 mm
	2000milímetro	3800 mm x 1260 mm x 1600 mm
Peso	1000milímetro	2500kg
	1500 milímetro	3000 kg
	2000milímetro	3500kg

Precisión de inspección de máquinas

Articulo de INSPECCION	Porcelana Estándar	Estándar de fábrica
Precisión de mecanizado	IT7	IT7
Mecanizado de la redondez de la pieza de trabajo	0,005 mm/φ50milímetro	0,004 mm/φ50milímetro
Cilindricidad de la pieza de trabajo de mecanizado	0,03 mm/300 mm	0,02 mm/200 mm
Mecanizado de planitud de la pieza	0,025 mm/φ300milímetro	0,015 mm/φ200milímetro
Mecanizado de la superficie de la pieza de trabajo	Ra2.5μmetro	Ra2.0μmetro
Precisión de posición	Eje X 0,03 mm	Eje X 0,024 mm
Precisión de posición	Eje Z 0,04 mm	Eje Z 0,032 mm
Reposicionar	Eje X 0,012 mm	Eje X 0,01 mm
Reposicionar	Eje Z 0,016 mm	Eje Z 0,012 mm

500mm swing over bed CNC lathe –1500mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

Configuración de la máquina

Accesorios Nombre	Especificaciones Modelo	Fabricante	Observación
CNC	GSK980	GSK
El motor principal	Servomotor de husillo de 11KW	China Pekín TCC
motor del eje x	110ST-M06030	GSK
motor del eje Z	130ST-M10025	GSK
Cojinete de husillo	P4	Rodamiento HRB famoso de China
Cojinete de husillo	P5	Rodamiento HRB famoso de China
Huso	Husillo de 82 mm	Máquina del Sur
Torreta	Torreta vertical de 6 posiciones	HTC LD4
Husillo de bolas del eje X	C3	Bot / Río Han
Husillo de bolas del eje Z	C3	Bot / Río Han
Cojinetes de husillo para husillos de bolas del eje X	P4	Investigación del eje HRB/Luo
Cojinetes de husillo para husillos de bolas del eje Z	P4	Investigación del eje HRB/Luo
luz de tres colores	Intermitente de tres colores	ONN
Los componentes eléctricos clave	Relé/contactor	Japón’s Izumi/Suiza ABB/Schneider
contrapunto	Marca del sur de China	CNC Sur

Los accesorios estándar para máquinas herramienta.:

¡No!	nombre del accesorio	Especificaciones del modelo	Cantidad	Observación
1	Ajustar la bocina y los tornillos.	CN-K50B	1	Nuestro
2	herramientas panorámicas		1	tres gaviotas
3	Herramientas para tornillos		1	marca china
4	Arrojar	Diámetro del portabrocas manual φ250	1	marca china

Datos técnicos:

¡No!	Datos técnicos Nombre	Copias	Observación
1	Máquina herramienta manual (máquina)—mecanico y electrico	1
2	Certificado	1
3	Inspección de precisión	1
4	Lista de embalaje	1
5	Operación manual del usuario para el controlador	1
6	manual de operación del sistema controlador	1
7	Diagrama eléctrico	1
